東京発条製作所

樹脂ガイド RG

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 644円～1,917円

税込単価: 708円～2,109円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

東京発条製作所

通常出荷日：在庫品1日目

樹脂ガイドを使用することで、ばね本来の耐久性を発揮させる圧縮ばね用ワッシャ。【...

種類
関連部品
材質
樹脂

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ばね内径部分に有害な傷を発生させない、樹脂ガイド RGシリーズ

樹脂ガイド RGシリーズ
ばねに傷を発生させない事により、ショットピーニング効果を保持することができ、ばね本来の耐久性を維持。
環境負荷物質（ELV、REACH（SVHC認可対象））、輸出貿易管理令、紛争鉱物に関し対応済み。

材質と使用温度

名称	材質	使用温度
樹脂リテーナー	下記「※表.1」をご覧下さい。	110℃以下
取け付けボルト	下記「※表.1」をご覧下さい。	110℃以下

※ 表1

No.	部品名称	材質
①	樹脂リテーナー	POM(ボリアセタール)
②	固定パイプ	SS400
③	取り付けボルト	SCM435

熱的性質

融点	軟化温度	引火温度	着火温度
165℃	162℃	350℃	450℃

樹脂ガイドの性能

試験条件（斜荷重試験）

規格	TL70×250
試験速度	70spm
斜度	2度

ガイド方法	シングル
ガイド寸法	L=100mm
ストローク	100mm

試験結果

試験結果表

耐候性

樹脂ガイドは長期間紫外線に当たりますと成形品表面にクラックが発生し、チョーキングを起こします（引張強度保持率10％減/12ヶ月）。長期間直射日光の当たる場所での保管・使用は避けて下さい。

耐薬品性

POMの特徴の一つとして、各種薬品に対して優れた抵抗性があり、樹脂を溶解する薬品は殆どありませんが、常温では、ヘキサフロロアセント水和物等や、高温時にはγ-ブチロラクトンなどには溶解します。

耐家庭用薬品性

POMは、家庭用薬品に対し抵抗性が強く殆ど実害はありません。POM内の添加材と合成洗剤との化学変化により若干の変色・発色する場合もありますが、強度的には影響はありません。

耐グリース性

POMは、グリース中の添加剤によって影響を受ける場合がありますので、注意を要します。

耐自動車関連薬品

POMは、各種自動車関連薬品に対して全般的に良い耐性を示しますが、バッテリー液やガソリン・潤滑剤の添加剤によっては影響を受ける場合があります。又、高温で長期間使用した場合、空気酸化によって薬品中に酸が生じ、腐食が起こる事もありますので、注意を要します。

廃棄について

樹脂ガイドの樹脂部分（POM）は通常の産業廃棄物にて処理できます。又、ボルト及び固定パイプは通常の金属廃棄物として処理できます。

各種部品の外形図

開発秘話

ばねは振幅を繰り返しているうちに、一定の時間で寿命（疲労破壊）がきます。
ばねの寿命に大きく影響するのが、ばね内径部に発生している引張の残留応力です。
東発はばねの寿命を少しでも長くする為、自社の製造工程においてばね内径部に圧縮の残留応力を付与しています。
しかし、お客様の使用においてはバネの内径部に有害な傷を発生させ、早期折損してしまうケースが過去より多数ありました。
お客様の「バネを内径ガイドで固定したい」「早期折損を回避したい」との要望に応える為、樹脂ガイドは開発されました。

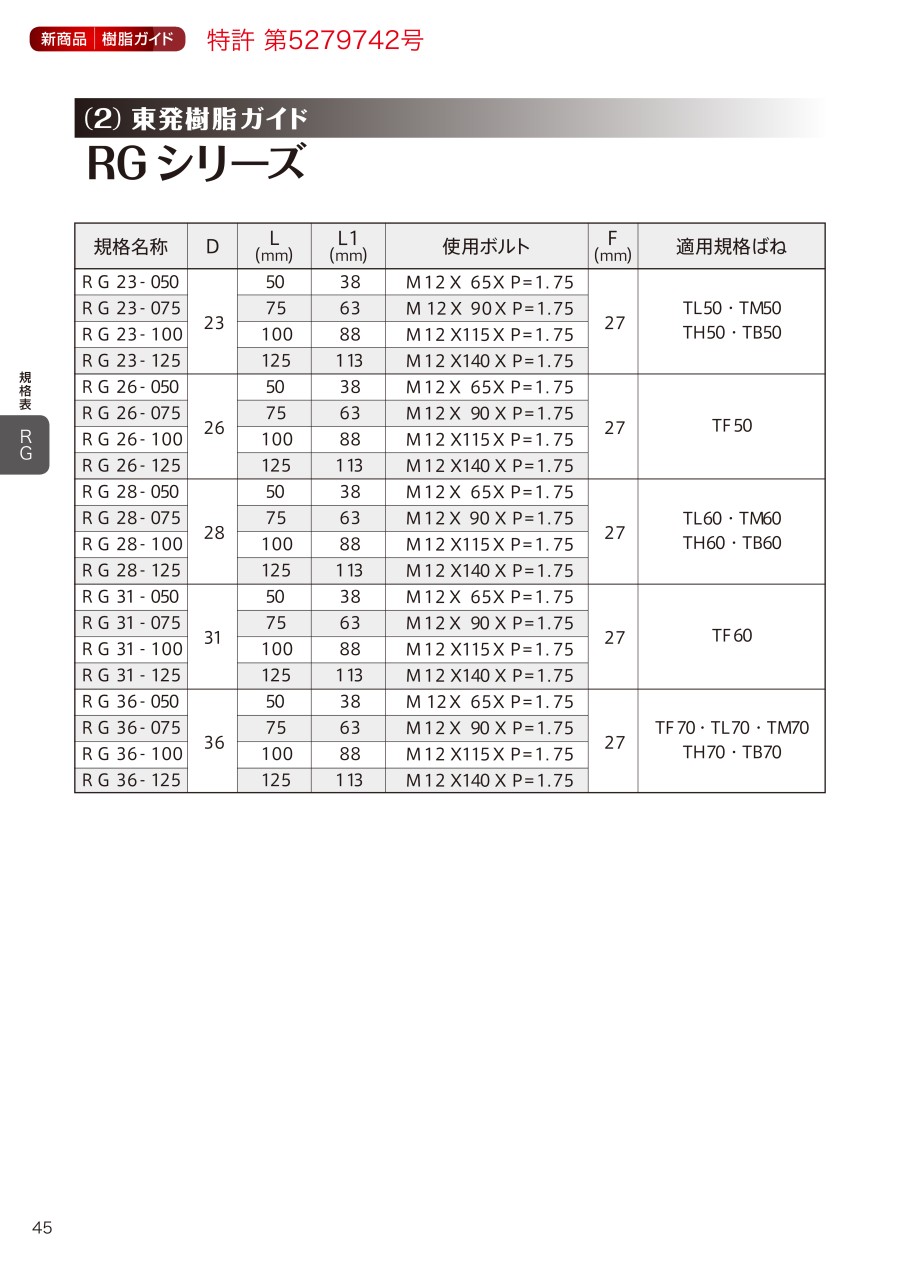

型番リスト

表示件数

型番

寸法 L

(mm)

適合規格

寸法 L1

(mm)

寸法 D

(mm)

使用ボルト

RoHS?

最小発注数量

50	(ばね)TL50、TM50、TH50、TB50	38	23	M12×65×P1.75	10	1個
75	(ばね)TL50、TM50、TH50、TB50	63	23	M12×90×P1.75	10	1個
100	(ばね)TL50、TM50、TH50、TB50	88	23	M12×115×P1.75	10	1個
125	(ばね)TL50、TM50、TH50、TB50	113	23	M12×140×P1.75	10	1個
50	(ばね)TF50	38	26	M12×65×P1.75	10	1個
75	(ばね)TF50	63	26	M12×90×P1.75	10	1個
100	(ばね)TF50	88	26	M12×115×P1.75	10	1個
125	(ばね)TF50	113	26	M12×140×P1.75	10	1個
50	(ばね)TL60、TM60、TH60、TB60	38	28	M12×65×P1.75	10	1個
75	(ばね)TL60、TM60、TH60、TB60	63	28	M12×90×P1.75	10	1個
100	(ばね)TL60、TM60、TH60、TB60	88	28	M12×115×P1.75	10	1個
125	(ばね)TL60、TM60、TH60、TB60	113	28	M12×140×P1.75	10	1個
50	(ばね)TF60	38	31	M12×65×P1.75	10	1個
75	(ばね)TF60	63	31	M12×90×P1.75	10	1個
100	(ばね)TF60	88	31	M12×115×P1.75	10	1個
125	(ばね)TF60	113	31	M12×140×P1.75	10	1個
50	(ばね)TF70、TL70、TM70、TB70	38	36	M12×65×P1.75	10	1個
75	(ばね)TF70、TL70、TM70、TB70	63	36	M12×90×P1.75	10	1個
100	(ばね)TF70、TL70、TM70、TB70	88	36	M12×115×P1.75	10	1個
125	(ばね)TF70、TL70、TM70、TB70	113	36	M12×140×P1.75	10	1個

通常単価(税別) (税込単価)	通常出荷日

714円 ( 785円 )	3日目
863円 ( 949円 )	3日目
863円 ( 949円 )	3日目
1,236円 ( 1,360円 )	3日目
644円 ( 708円 )	3日目
863円 ( 949円 )	3日目
1,236円 ( 1,360円 )	3日目
1,350円 ( 1,485円 )	3日目
758円 ( 834円 )	3日目
908円 ( 999円 )	3日目
908円 ( 999円 )	3日目
1,464円 ( 1,610円 )	3日目
758円 ( 834円 )	3日目
908円 ( 999円 )	3日目
1,690円 ( 1,859円 )	3日目
1,804円 ( 1,984円 )	3日目
863円 ( 949円 )	3日目
1,212円 ( 1,333円 )	3日目
1,804円 ( 1,984円 )	3日目
1,917円 ( 2,109円 )	3日目

詳細情報

基本情報

基本情報

樹脂ガイドを使用することで、ばね本来の耐久性を発揮させる圧縮ばね用ワッシャ。
【特長】
・「強力ばね」の外径50mm・60mm・70mmに対応した専用の樹脂製内径ガイド。
・材質:POM。使用温度:110℃以下。耐候性:引張強度保持率 10％減/12ヵ月。
・ばねは圧縮する際自転する。樹脂ガイドとM12のボルトの間に金属パイプを挿入し回転可能。
・ばねの自転に合わせ樹脂ガイドも回転し摩擦係数を軽減。ばね本来の耐久性を発揮。
・樹脂製なので、ばねとの干渉傷を極限まで抑えばねの耐久性を維持。
・ばね鋼より軟化し、潤滑性があり、ばね内径部分に折損の起因となる有害な傷を発生させない。
【用途】
・ばね用のワッシャ・ガイドとして最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

東京発条製作所
強力ばね TF（軽小荷重用）
同時に使用可能な、異形断面材料を用いたばねです。丸線コイルばねに比べ、小スペースで高荷重が得られます。
東京発条製作所
強力ばね TM（中荷重用）
同時に使用可能な、異形断面材料を用いたばねです。丸線コイルばねに比べ、小スペースで高荷重が得られます。
東京発条製作所
強力ばね TH（重荷重用）
同時に使用可能な、異形断面材料を用いたばねです。丸線コイルばねに比べ、小スペースで高荷重が得られます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

樹脂ガイド RGのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q樹脂ガイドに悪影響を及ぼす薬品はありますか？

バッテリー液・ガソリン・潤滑剤・グリーズなどに影響を受け樹脂部が劣化しますので、ご注意ください。

Q廃棄方法について教えてください。

樹脂部は一般の産業廃棄物にて処理できます。
又、Ｍ12ボルトと固定パイプは通常の金属廃棄物として処理できます。
