内ネジ付ダウエルピン B型 （ラセン溝付）
未確定：候補が74型番あります。
商品情報
内ネジ付ダウエルピン B型の仕様
内ネジ付ダウエルピン B型の外観

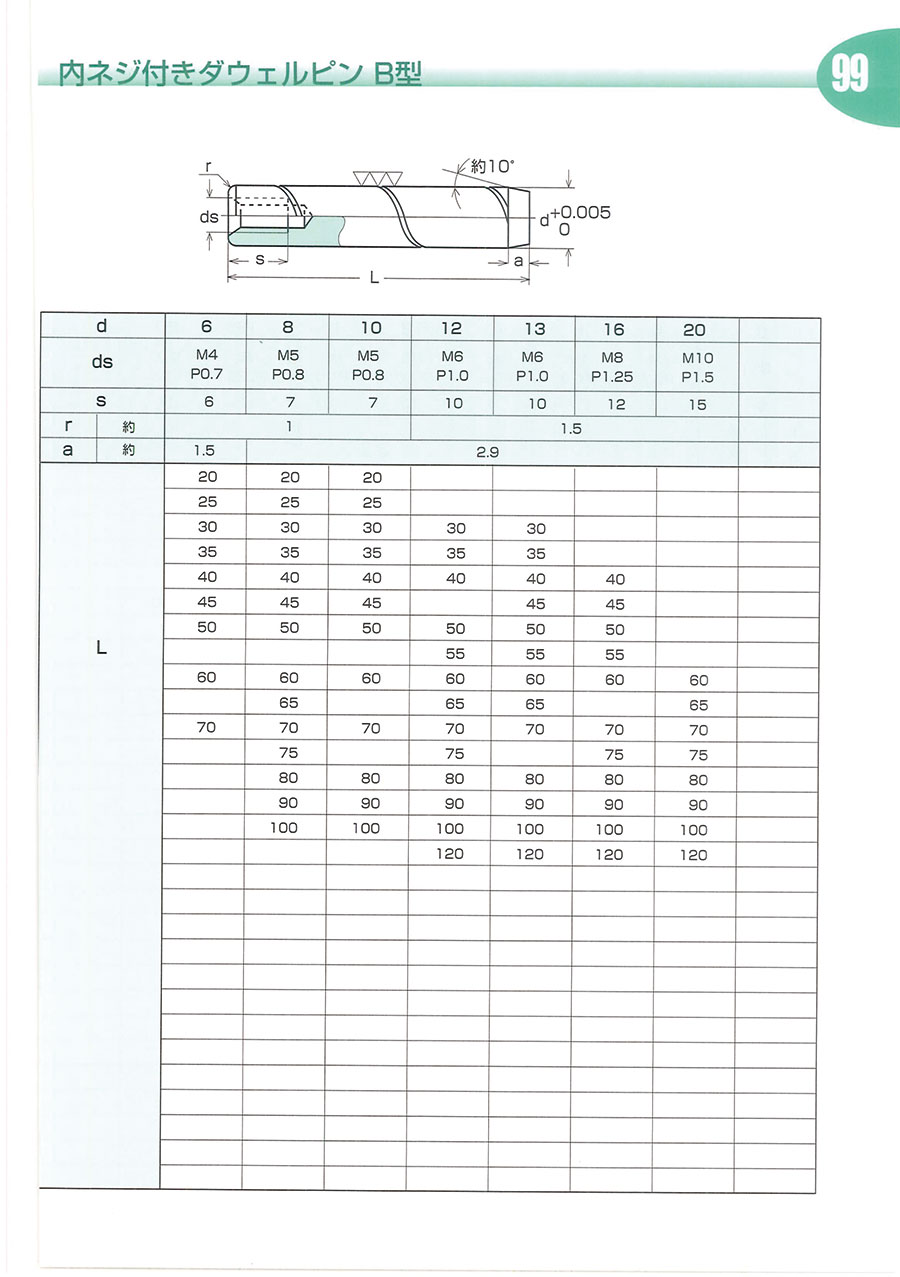

内ネジ付ダウエルピン B型の寸法図
| d | 6 | 8 | 10 | 12 | 13 | 16 | 20 |
|---|---|---|---|---|---|---|---|
| ds | M4 P0.7 | M5 P0.8 | M5 P0.8 | M6 P1.0 | M6 P1.0 | M8 P1.25 | M10 P1.5 |
| s | 6 | 7 | 7 | 10 | 10 | 12 | 15 |
開発秘話
螺旋状のエア抜き溝は、日本では当社だけの技術です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 2日目 |
154円 ( 169円 ) | 在庫品1日目当日出荷可能 |
154円 ( 169円 ) | 2日目 |
163円 ( 179円 ) | 2日目 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
175円 ( 193円 ) | 2日目 |
186円 ( 205円 ) | 2日目 |
279円 ( 307円 ) | 2日目 |
150円 ( 165円 ) | 2日目 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
91円 ( 100円 ) | 在庫品1日目当日出荷可能 |
103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 3日目 |
177円 ( 195円 ) | 2日目 |
214円 ( 235円 ) | 在庫品1日目当日出荷可能 |
230円 ( 253円 ) | 2日目 |
256円 ( 282円 ) | 2日目 |
464円 ( 510円 ) | 3日目 |
588円 ( 647円 ) | 2日目 |
178円 ( 196円 ) | 2日目 |
178円 ( 196円 ) | 2日目 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
185円 ( 204円 ) | 在庫品1日目当日出荷可能 |
206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
279円 ( 307円 ) | 2日目 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
214円 ( 235円 ) | 在庫品1日目当日出荷可能 |
255円 ( 281円 ) | 2日目 |
320円 ( 352円 ) | 2日目 |
320円 ( 352円 ) | 2日目 |
272円 ( 299円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
297円 ( 327円 ) | 2日目 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 34日目 |
326円 ( 359円 ) | 3日目 |
322円 ( 354円 ) | 2日目 |
382円 ( 420円 ) | 2日目 |
378円 ( 416円 ) | 2日目 |
415円 ( 457円 ) | 2日目 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
290円 ( 319円 ) | 2日目 |
291円 ( 320円 ) | 2日目 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
291円 ( 320円 ) | 2日目 |
180円 ( 198円 ) | 2日目 |
243円 ( 267円 ) | 2日目 |
180円 ( 198円 ) | 3日目 |
322円 ( 354円 ) | 2日目 |
354円 ( 389円 ) | 在庫品1日目当日出荷可能 |
274円 ( 301円 ) | 在庫品1日目当日出荷可能 |
295円 ( 325円 ) | 2日目 |
459円 ( 505円 ) | 2日目 |
631円 ( 694円 ) | 2日目 |
274円 ( 301円 ) | 2日目 |
374円 ( 411円 ) | 2日目 |
詳細情報
基本情報
スパイラルの空気抜き溝がついた内ねじ付のダウエルピン。
【特長】
・内ねじとエア抜き溝により、袋穴にも使用可能。
・エア抜き溝が螺旋状なので、稼動時のせん断力のかかる方向を気にせず使用可能。
・標準的なA形に比べ、硬度の高い母材にも使いやすい。
【用途】
・機械装置や冶具等の位置決め。
・特にプレス金型などせん断荷重のかかる装置に最適。
・メンテナンス等で抜き取りが必要となる用途。
カタログ
商品担当おすすめ
内ネジ付ダウエルピン B型 （ラセン溝付）のレビュー
金型パーツ製作時の芯出しや位置決めに使っています
5
5.02019/12/10
当社で製作する金型パーツ毎にそれぞれ必要であるため、硬度やタップ穴径、公差、形状等種々の要素により多種多様に使い分けをし...もっと読む
0人が参考にしています。
プレス金型の組み付けの際の位置決め
5
5.02018/09/03
プレス金型の組み付けの際の位置決めに普段はMSTPを使用しているが、ワイヤーでの加工が若干小さく、大喜多の内ネジ付ダウエ...もっと読む
0人が参考にしています。
プレートのガイドピンとして使用しました。
5
5.02018/05/10
今までは、欠円エアーベントがついた内ねじ付のダウエルピンを使っていましたが、欠円角に集中摩擦による焼け付きがよく発生しま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q材料のSCM445相当材とは何ですか？
A
鉛を0.1～0.3％添加し、被削性を向上させた材料です。強度は遜色ありません。RoHS指令にも適合（適用除外項目に該当）しています。
Q抜き取り方法は？
A
抜き取り用工具の「ノックアウター」をご用意していますのでご利用ください。
