内ネジ付ダウエルピン A型 （ラセン溝付）
- 通常単価(税別)
- 127円～805円
- 税込単価
- 140円～886円
金型等のメンテナンス時に取り外しができるよう、内ネジの付いたダウェルピンで。ス...
詳細情報を確認する
未確定：候補が87型番あります。
商品情報
外形図
製品仕様
材質 SCM445相当
硬度 HRC58～62
径公差 +0.005～+0.010
標準タイプです。

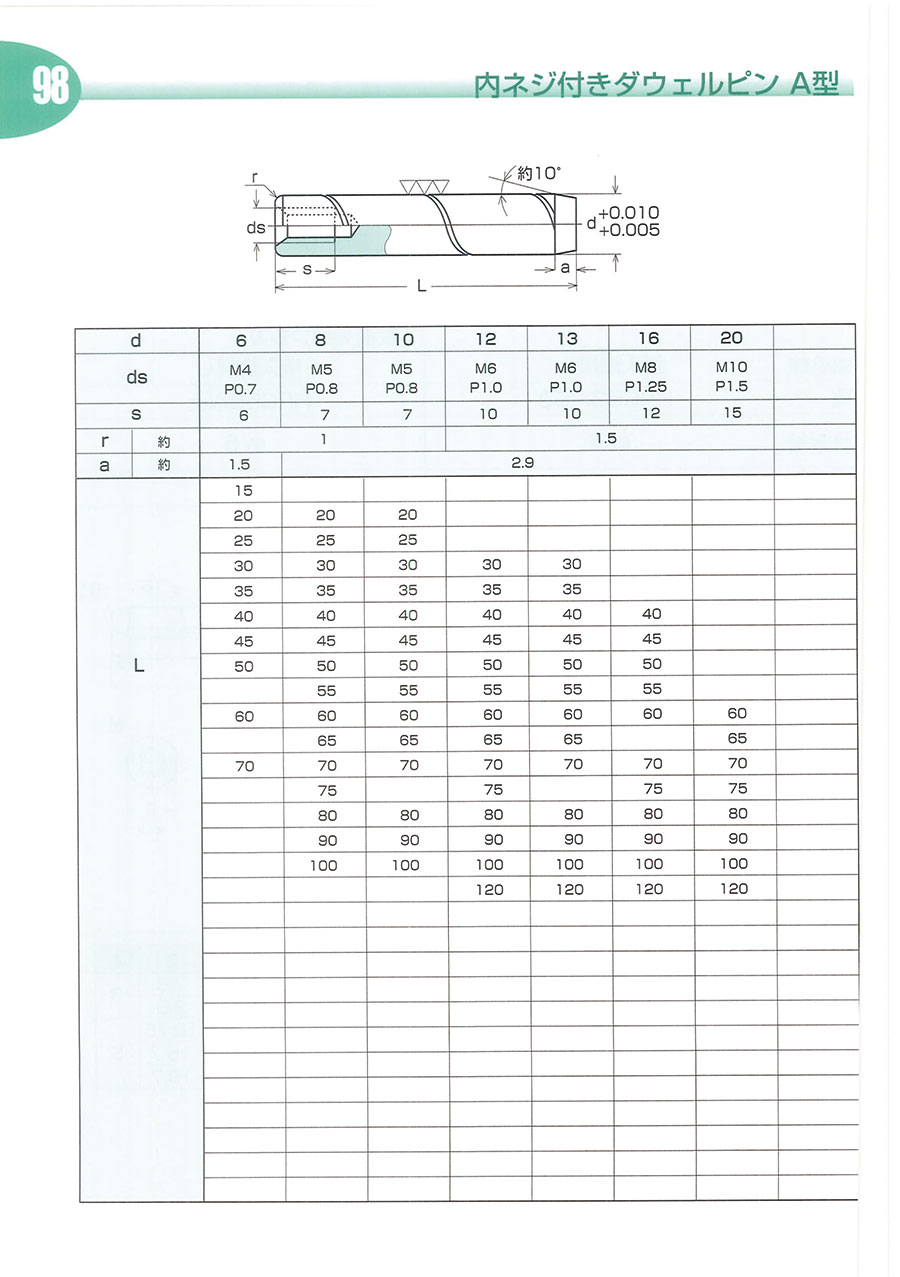

規格表
| d | 6 | 8 | 10 | 12 | 13 | 16 | 20 |
|---|---|---|---|---|---|---|---|
| ds | M4 P0.7 | M5 P0.8 | M5 P0.8 | M6 P1.0 | M6 P1.0 | M8 P1.25 | M10 P1.5 |
| s | 6 | 7 | 7 | 10 | 10 | 12 | 15 |
| r 約 | 1.0 | 1.5 | |||||
| a 約 | 1.5 | 2.9 | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
162円 ( 178円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
146円 ( 161円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
129円 ( 142円 ) | 在庫品1日目当日出荷可能 |
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 2日目 |
158円 ( 174円 ) | 2日目 |
265円 ( 292円 ) | 2日目 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
141円 ( 155円 ) | 2日目 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
189円 ( 208円 ) | 2日目 |
195円 ( 215円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 2日目 |
211円 ( 232円 ) | 在庫品1日目当日出荷可能 |
211円 ( 232円 ) | 2日目 |
221円 ( 243円 ) | 在庫品1日目当日出荷可能 |
356円 ( 392円 ) | 在庫品1日目当日出荷可能 |
516円 ( 568円 ) | 2日目 |
151円 ( 166円 ) | 2日目 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
176円 ( 194円 ) | 在庫品1日目当日出荷可能 |
249円 ( 274円 ) | 2日目 |
177円 ( 195円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 2日目 |
265円 ( 292円 ) | 2日目 |
237円 ( 261円 ) | 在庫品1日目当日出荷可能 |
301円 ( 331円 ) | 2日目 |
297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 2日目 |
265円 ( 292円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 2日目 |
277円 ( 305円 ) | 在庫品1日目当日出荷可能 |
265円 ( 292円 ) | 2日目 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
302円 ( 332円 ) | 2日目 |
249円 ( 274円 ) | 在庫品1日目当日出荷可能 |
261円 ( 287円 ) | 2日目 |
273円 ( 300円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 2日目 |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
260円 ( 286円 ) | 2日目 |
390円 ( 429円 ) | 2日目 |
715円 ( 787円 ) | 在庫品1日目当日出荷可能 |
312円 ( 343円 ) | 2日目 |
332円 ( 365円 ) | 2日目 |
273円 ( 300円 ) | 2日目 |
302円 ( 332円 ) | 2日目 |
294円 ( 323円 ) | 2日目 |
421円 ( 463円 ) | 2日目 |
詳細情報
基本情報
金型等のメンテナンス時に取り外しができるよう、内ネジの付いたダウェルピンで。スパイラルの空気抜き溝がついた。
【特長】
・材質に、せん断強さの高いクロムモリブデン鋼を使用。スラスト荷重に対して安心です
・スムースな表面仕上げ
・表面硬さが高く、カジリの心配がほとんどありません
・公差幅5μm、使用感のばらつきがありません
・空気抜き溝にスパイラル形状を採用（一部を除く）。使用時に方向性を気にする必要がありません
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
内ネジ付ダウエルピン A型 （ラセン溝付）のレビュー
位置決め用途など幅広く利用
5
5.02019/11/26
自社内プレス金型にて芯出しや位置決め用途で幅広く利用しています。螺旋の空気抜き溝にオイルが良く馴染み使い勝手が良く、また...もっと読む
1人が参考にしています。
位置決めおよびせん断荷重受けとして
5
5.02021/10/05
精度良し，値段よし，硬度よし，ガス抜きの心配なし。いつも利用させて頂いております。
0人が参考にしています。
プレス型
4
4.02021/05/25
表面硬度が高いくて、内ねじが付いているものを探していて、あったので助かりました。
