SK式回転アダプター SKL-34
- 通常単価(税別)
- 2,462円～7,458円
- 税込単価
- 2,708円～8,204円
ホースのよじれを取り除き、よじれを原因としたホースの損傷を防ぐSK式回転アダプ...
詳細情報を確認する- 種類
- 90°エルボ
- 接続 形態
- おねじ×おねじ
- 接続 種類
- RｘPF30°FCS
- 材質
- SS
- 表面処理
- 三価クロメートメッキ
商品情報
SK式回転アダプター SKL-34の仕様
SKL-34シリーズの外観
常用圧力
- 6・9・12：210kgf/cm2
- 19・25：140kgf/cm2
SKL-34シリーズの寸法図
| 呼び径 | ネジT1 | ネジT2 | Lmm | Amm | Bmm | Cmm | Dφmm | E□mm | HEXmm |
|---|---|---|---|---|---|---|---|---|---|
| 6 | R1/4 | G1/4 | 52 | 13 | 13 | 21 | 5 | 14 | 19 |
| 9 | R3/8 | G3/8 | 57 | 15 | 15 | 25 | 7 | 19 | 22 |
| 12 | R1/2 | G1/2 | 66 | 18 | 17 | 29 | 10 | 22 | 27 |
| 19 | R3/4 | G3/4 | 74 | 20 | 20 | 35 | 16 | 30 | 36 |
| 25 | R1 | G1 | 82 | 22 | 22 | 40 | 21 | 36 | 41 |
内部構造
SK式回転アダプター スイベルジョイントの内部構造図
回転軸イメージ
90°エルボタイプの回転軸イメージ図
- ※ 予告なしに、品質・性能・改善のため寸法を変更する事があります。
- ※ 画像は代表型番です。実際の商品とは異なる場合があります。
開発秘話
他社スイベルジョイントよりコンパクトなものをというユーザーよりの要望で開発をしました。
詳細情報
基本情報
ホースのよじれを取り除き、よじれを原因としたホースの損傷を防ぐSK式回転アダプター。
【特長】
・加圧状態でもスムースな回転が可能。
・接続位置が任意の方向にとれ、作業性が良い。
・加圧状態においても、少ないトルクで360°回転可能。
・材質：SS（三価クロメートメッキ）。
・標準Oリング材質：NBR。
【用途】
・建設機械、工作機械等の油圧シリンダーが固定ではなく動きのある場所での油圧ホースとの接続部に。
・長いホースを使用時、途中での捩れ防止に。

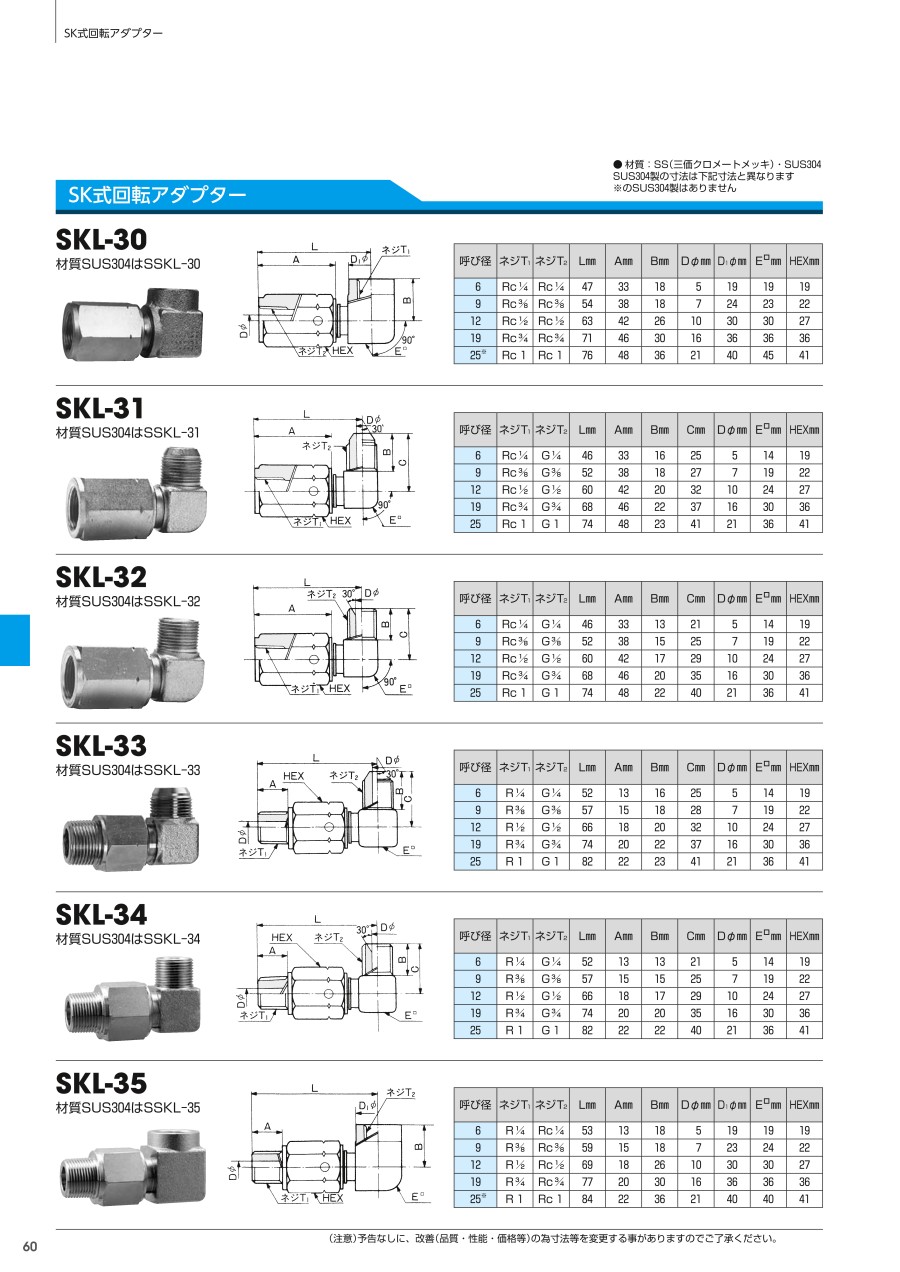

カタログ
