微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 14,650円～52,664円特別価格

税込単価: 16,115円～57,930円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・平均粒子径が30ミクロン以下の"微霧"を発生する2流体扇形ノズル。・...

噴射形状
標準扇形
流体
2流体混合
材質
SUS303
種類
2流体
特徴
微霧発生
使用流体
空気・圧搾空気 / 油 / 薬液 / 水 / 尿素水 / 潤滑剤
噴角区分(標準圧力時噴霧角度) (deg)
80

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

N形

T形

NDB形

UNDB形

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）　外形図（SNB形）

SNB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）　外形図（USNB形）

USNB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）　外形図（SPB形）

SPB形
※1 エアー抜き用の穴。

微霧発生2流体ノズル小噴量扇形 BIMVシリーズ（サクションタイプ）　外形図（USPB形）

USPB形
※1 エアー抜き用の穴。

製品仕様

・ノズルチップ+コア+キャップ+アダプターの4部品
・材質：S303

規格表

空気消費量の区分	寸法（mm）
空気消費量の区分	L₁	L₂	L₃	L₄	L₅	L₆	a	H₁	H₂	φD
02	25.3	16.3	40.8	24.8	87.3	66.8	32	17	21	23.5
04^*1	26.8	17.8	42.3	26.3	88.8	68.3	32	17	21	23.5
BIMJ2004	27.0	18.0	42.5	26.5	89.0	68.5	32	17	21	23.5
075	28.1	19.1	43.6	27.6	90.1	69.6	32	17	21	23.5
15	39.1	26.6	60.1	38.1	97.6	77.1	43	23	29	32.5
22	41.3	28.8	62.3	40.3	99.8	79.3	43	23	29	32.5

*1 BIMJ2004以外のノズル。

噴角の区分 ^※2	空気消費量の区分	空気圧（MPa）	空気消費量（NL/min）	噴量（L/hr）					噴霧幅（mm） ^※3	平均粒子径（μm）	異物通過径（mm）
				重力高さ（mm）		吸上高さ（mm）				レーザードップラー法	チップ噴口	アダプター
				+300	+100	-100	-300	-500		レーザードップラー法	チップ噴口	液	空気
80	02	0.2	15	1.4	1.3	1.2	1.2	1.1	160	20～30	0.3	0.9	0.7
		0.3	20	1.1	1.0	1.0	0.9	0.9	165
		0.4	25	0.7	0.7	0.6	0.6	0.5	170
	04	0.2	27	2.8	2.5	2.3	2.2	2.0	165	20～30	0.5	0.9	0.9
		0.3	36	2.4	2.1	2.0	1.9	1.8	170
		0.4	46	1.9	1.7	1.6	1.5	1.4	175
	075	0.2	56	5.5	5.1	4.7	4.3	3.9	170	20～30	0.7	1.2	1.4
		0.3	74	4.7	4.3	4.0	3.7	3.3	180
		0.4	92	3.5	3.2	2.9	2.7	2.5	190

*2 噴霧角度は圧搾空気圧力0.3MPa、吸上高さ100mmのときのもの。
*3 噴霧幅は吸上高さ100mm、噴霧距離100mmのときのもの。

商品特長詳細

スプレーパターン

流量分布

性能・試験情報

流量線図

型番リスト

表示件数

型番

空気消費量区分

アダプター種類

異物通過径(チップ噴口)

(mm)

RoHS?

最小発注数量

02	NDB形	0.3	-	1個
02	N形	0.3	10	1個
02	SNB形	0.3	-	1個
02	SPB形	0.3	-	1個
02	T形	0.3	10	1個
02	UNDB形	0.3	-	1個
02	SNB形	0.3	-	1個
02	USPB形	0.3	-	1個
04	NDB形	0.5	-	1個
04	N形	0.5	10	1個
04	SNB形	0.5	-	1個
04	SPB形	0.5	-	1個
04	T形	0.5	10	1個
04	UNDB形	0.5	-	1個
04	SNB形	0.5	-	1個
04	USPB形	0.5	-	1個
075	NDB形	0.7	-	1個
075	N形	0.7	10	1個
075	SNB形	0.7	-	1個
075	SPB形	0.7	-	1個
075	T形	0.7	10	1個
075	UNDB形	0.7	-	1個
075	SNB形	0.7	-	1個
075	USPB形	0.7	-	1個

通常単価(税別) (税込単価)	通常出荷日

34,213円 ( 37,634円 )	14日目
22,577円 ( 24,835円 )	13日目
35,537円 ( 39,091円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
14,650円 ( 16,115円 )	在庫品1日目当日出荷可能
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円19,229円 ( 21,152円 )	13日目
43,836円 ( 48,220円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
14,650円 ( 16,115円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
42,214円37,992円 ( 41,791円 )	14日目
20,902円 ( 22,992円 )	13日目
43,836円39,452円 ( 43,397円 )	14日目
43,836円39,452円 ( 43,397円 )	14日目
14,650円 ( 16,115円 )	6日目
49,807円44,826円 ( 49,309円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目
52,664円47,397円 ( 52,137円 )	14日目

詳細情報

基本情報

基本情報

【特長】
・平均粒子径が30ミクロン以下の"微霧"を発生する2流体扇形ノズル。
・液供給は加圧装置が不要のサクションタイプ。
・噴霧角度は80°。
・扇形の全域にわたり均等な流量分布。
【用途】
・散布：離型剤、消臭剤、油、表面処理剤、防錆剤、潤滑剤、ハチミツ、防虫剤、尿素水、その他。
・冷却：金型、ガス、鋼板、鋼片、鋳物、車体、塗装物、板硝子、プラスチックス、その他。
・調湿：紙、廃ガス、セラミック、コンクリート、その他。
・洗浄：精密基板、ガラス管、その他。

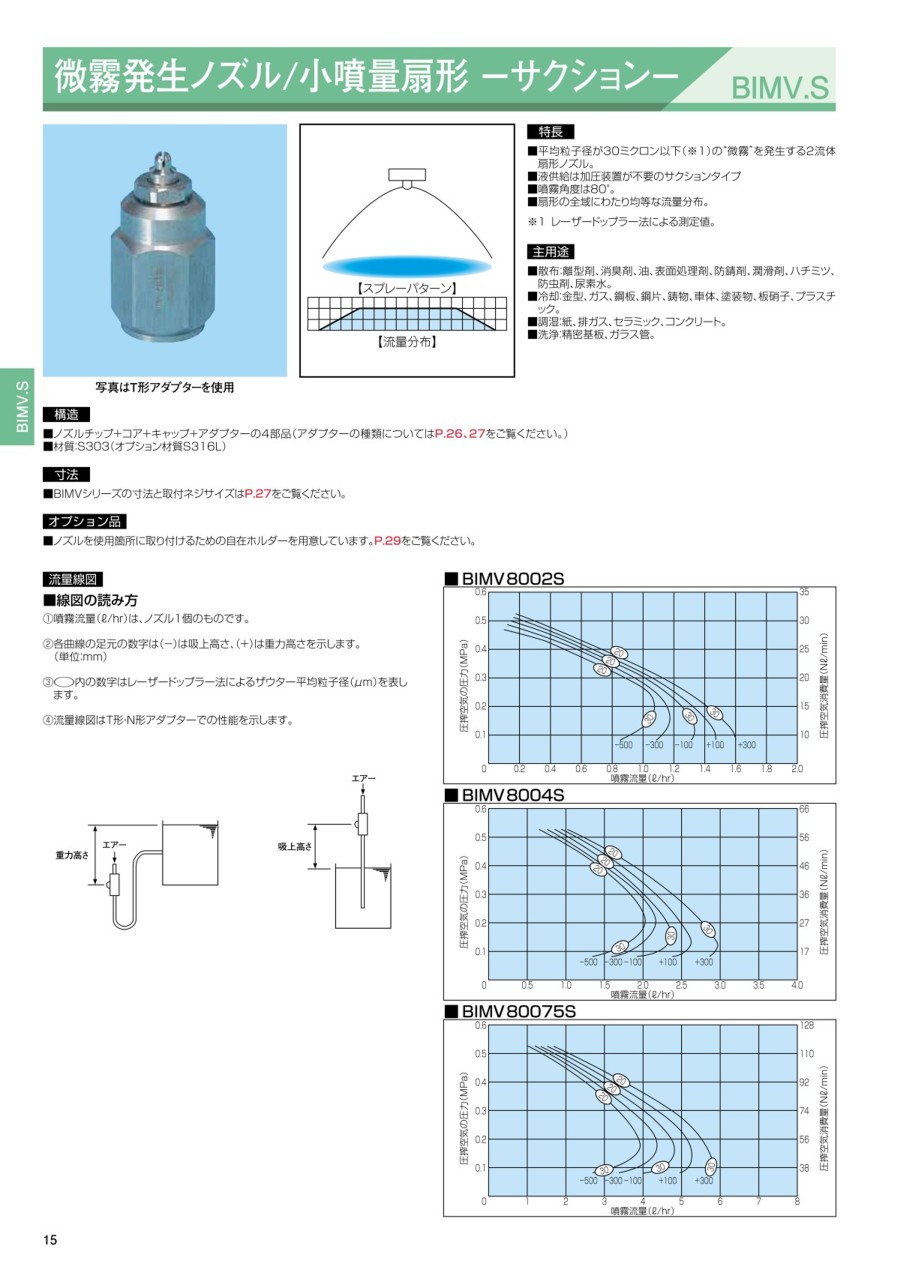

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
スプレーノズル　扇状型　NZRVFU□
◆特徴：扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>
ミスミ
スプレーノズル　形状可変タイプ
◆特徴：工具を使うことなくスプレー角度を0～60°の間で自在に調整できる &emsp;&emsp;&emsp;&emsp;噴射形状可変の一流体ノズルです。現場でのスプレー角度の調整が &emsp;&emsp;&emsp;&emsp;可能となるので、ワークの形状変更に対応しやすくなりました。 ◆材質：SUS304&emsp;◆流体：水
ミスミ
スプレーノズル　円形全面型
◆特徴：円型全面型にスプレー可能なスプレーノズルです。 ◆流体：水 ◆材質：SUS304 ◆無償サンプル貸し出しは<a title="こちらから" href="https://f.msgs.jp/webapp/form/14453_xjv_202/index.do" target="_blank">こちらから</a>

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
