ニッタ

クイックシールシリーズ DKチューブ専用タイプユニオンティー

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 695円～1,067円

税込単価: 765円～1,174円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

クイックシールシリーズインサートタイプ（黄銅仕様）コネクタ（ミリサイズ）

4.8

通常価格(税別)： 259円 (税込価格：285円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニッタ

クイックシールシリーズ DKチューブ専用タイプコネクタ

4.7

通常価格(税別)： 276円 (税込価格：304円)

通常出荷日：在庫品1日目

【特長】・ねじ込み式です。・継手本体、ナット、スリーブの3点式です。DKチュー...

詳細情報を確認する

種類
ティー
接続種類
管⇔管同径
材質
黄銅

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

断面構造図

使用流体・使用温度範囲

使用流体：空気
使用温度範囲：-40℃～+60℃

圧力条件

最高使用圧力：1.0MPa
負圧性能：-101.294kPa

規格表

型番	適用 DKチューブサイズ（mm）	L₁ （mm）	L₅ （mm）	L₆ （mm）	L₈ （mm）	F チューブ挿入長さ（mm）	H₁ 二面幅（mm）	H₂ 二面幅（mm）	S （mm）	d₂ （mm）	有効断面積（mm²）	質量（g）
UDT6	6	20.5	40.9	20.5	27.4	15	10.0	12.0	4.6	2.8	4.0	35.0
UDT10	10	27.1	54.2	27.1	36.9	17	14.0	17.0	4.2	5.7	18.5	81.5

商品特長詳細

適用チューブ

形状保持DKチューブ

注意・禁止事項

使用上の注意事項

DKチューブ専用の継手です。他のチューブとの接続には使用できません。
使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。
増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。

型番リスト

表示件数

型番

UDT6

UDT10

適用管外径 1

(mm)

有効断面積

最小発注数量

6	4.0	1個
10	18.5	1個

通常単価(税別) (税込単価)	通常出荷日

695円 ( 765円 )	在庫品1日目当日出荷可能
1,067円 ( 1,174円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ねじ込み式です。
・継手本体、ナット、スリーブの3点式です。DKチューブ専用の継手です。
・コネクタのみシール加工をしています。
・シールテープを巻く必要がありません。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

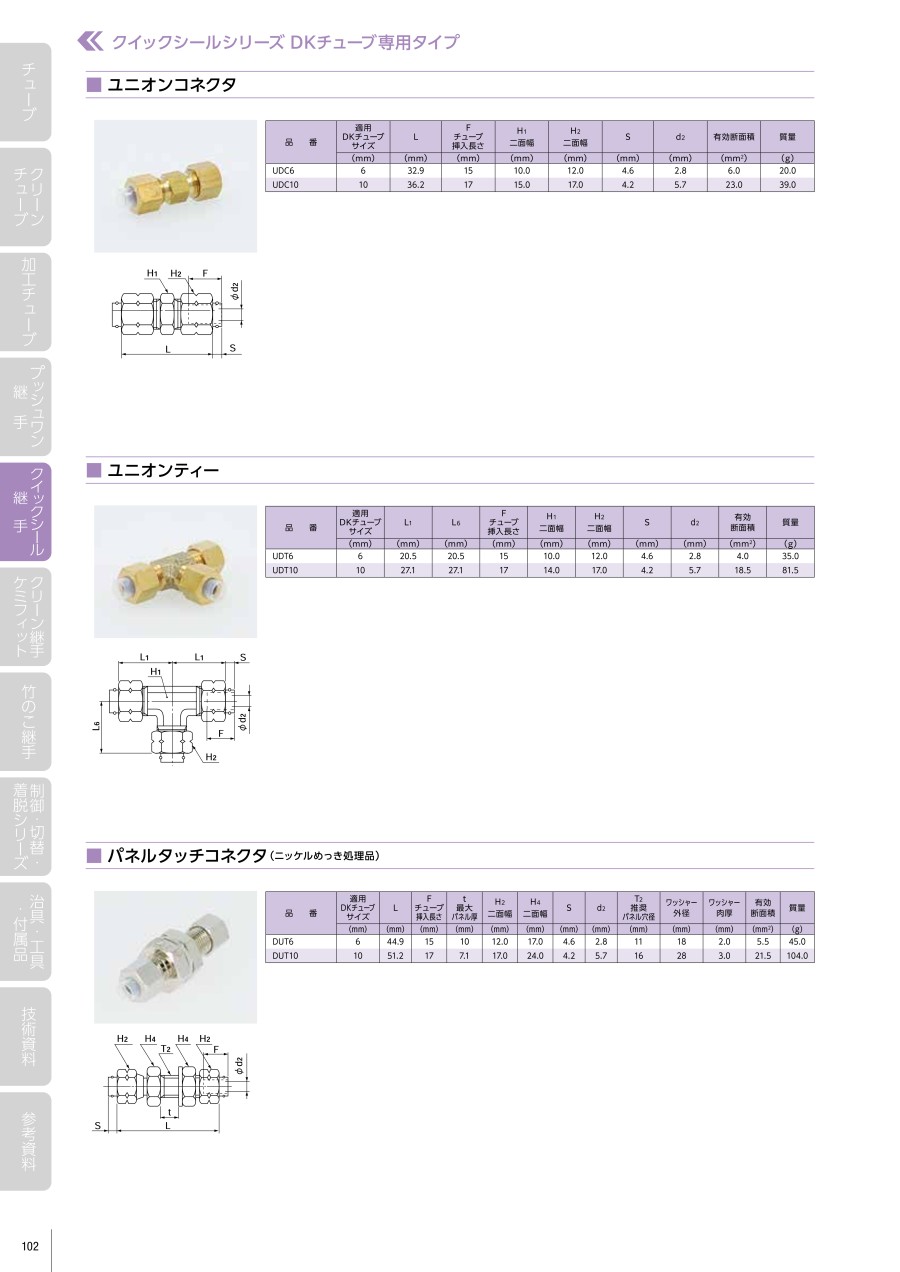

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイックシールシリーズ DKチューブ専用タイプユニオンティーのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

機能設備装置に使用しています

満足度：5.02023/06/30

機能設備装置のエアー式開閉バルブの給排気用のラインの分岐用として使用しています。配管のしやすさからエアーチューブに形状保...もっと読む

0人が参考にしています。

微量ガス成分の分析用

満足度：4.02018/06/20

微量なガス成分を分析する際に重宝します。接続方法に難はありません。もう少し継手のバラエティが増えると良いと思います。

0人が参考にしています。
