クイックシールシリーズ インサートレスタイプ 90°ユニオンエルボ

外形図

製品仕様

圧力条件

• 最高使用圧力：1.0MPa
• 負圧性能：-99.975kPa

使用流体・使用温度範囲

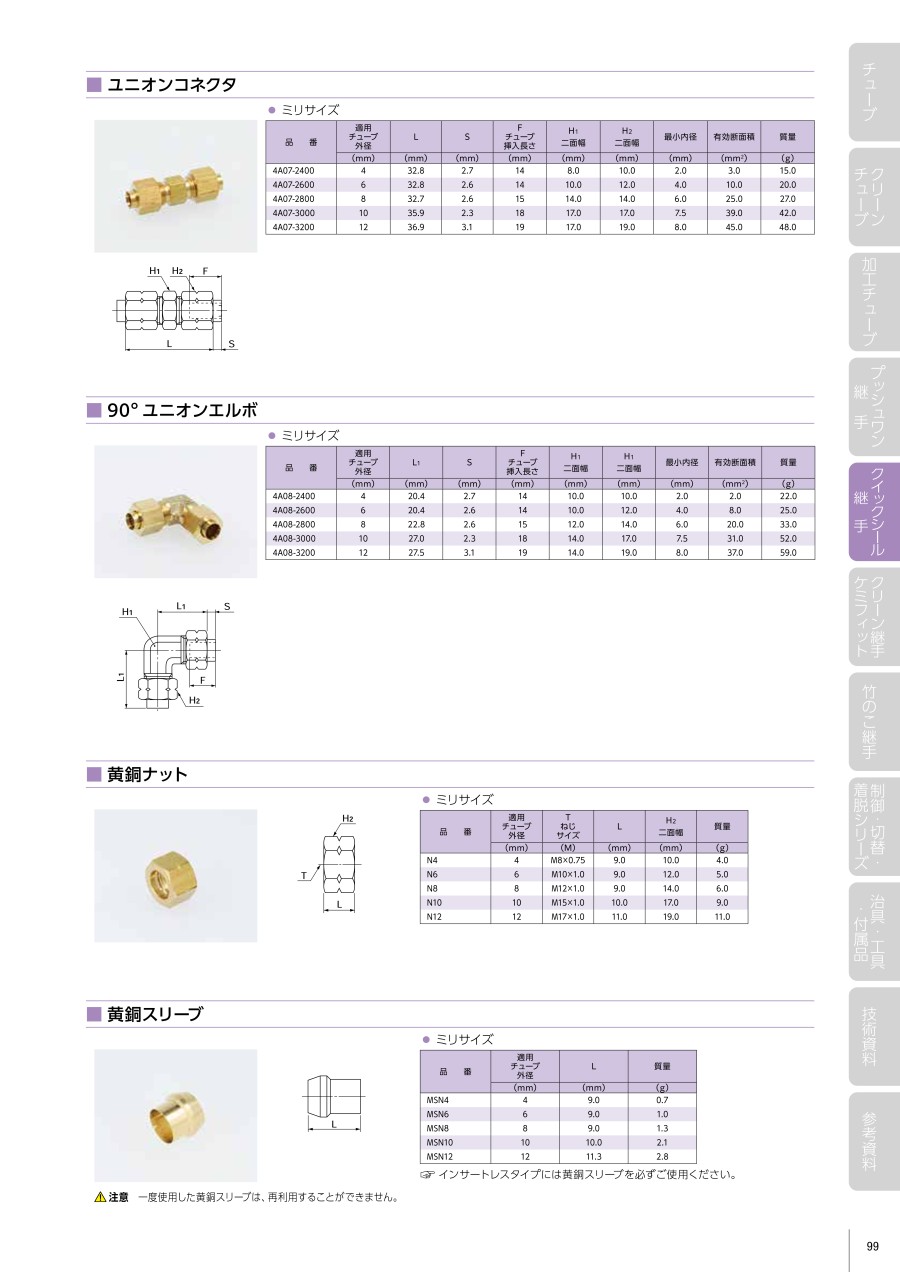

規格表

ミリサイズ

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
