クイックシールシリーズ インサートレスタイプ 90°エルボ
- 通常単価(税別)
- 334円～776円
- 税込単価
- 367円～854円
90°エルボの継手本体、ナット、スリーブの3点式です。インサートが無いので有効...
詳細情報を確認する未確定：候補が8型番あります。
商品情報

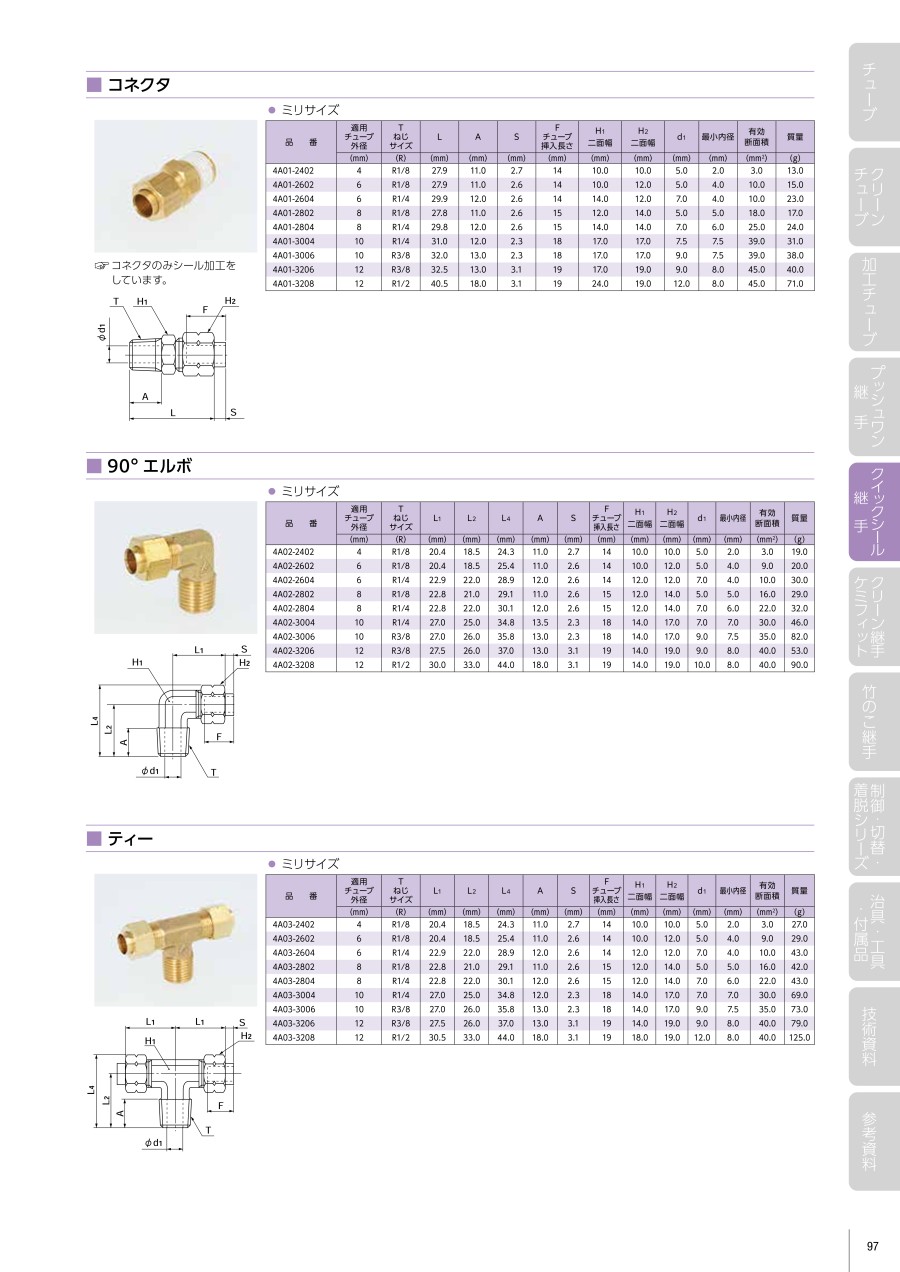

外形図
製品仕様
圧力条件
- 最高使用圧力：1.0MPa
- 負圧性能：-99.975kPa
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -40～+100℃ |
規格表
ミリサイズ
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
- 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
詳細情報
基本情報
90°エルボの継手本体、ナット、スリーブの3点式です。インサートが無いので有効断面積が広くなります。
【特長】
・ねじ込み式です。
・継手本体、ナット、スリープの3点式です。
・大流量を確保できます。
・コネクタのみシール加工をしています。
・シールテープを巻く必要がありません。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
