クイックシールシリーズ インサートタイプ（ステンレス仕様） ユニオンコネクタ （ミリサイズ）
- 通常単価(税別)
- 6,970円
- 税込単価
- 7,667円
継手本体、ナット、スリーブの3点式のステンレス仕様のユニオンコネクタ（ミリサイ...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
UC4N12X9-Sの仕様・寸法情報
種類
[ストレート] ストレート
接続 種類
管⇔管 同径
適用管外径 1(mm)
12
材質
[ステンレス] SU304
最小内径 d2
7.6
有効断面積
40.0
適用チューブ内径(mm)
9
-
-
商品情報
外形図
製品仕様
断面構造図
シール機構
ミリ・インチ識別
インチサイズのスリーブの色が黒になります。
ミリサイズは六角ナット部に切り込みがあります。
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 | |
|---|---|---|
| 空気 | ナイロンスリーブ | -40℃～+80℃ |
| 水 | ナイロンスリーブ | 0℃～+70℃ |
| 一般作動油 | ナイロンスリーブ | -40℃～+80℃ |
圧力条件
- 最高使用圧力：5.0MPa
- 負圧性能：-101.294kPa

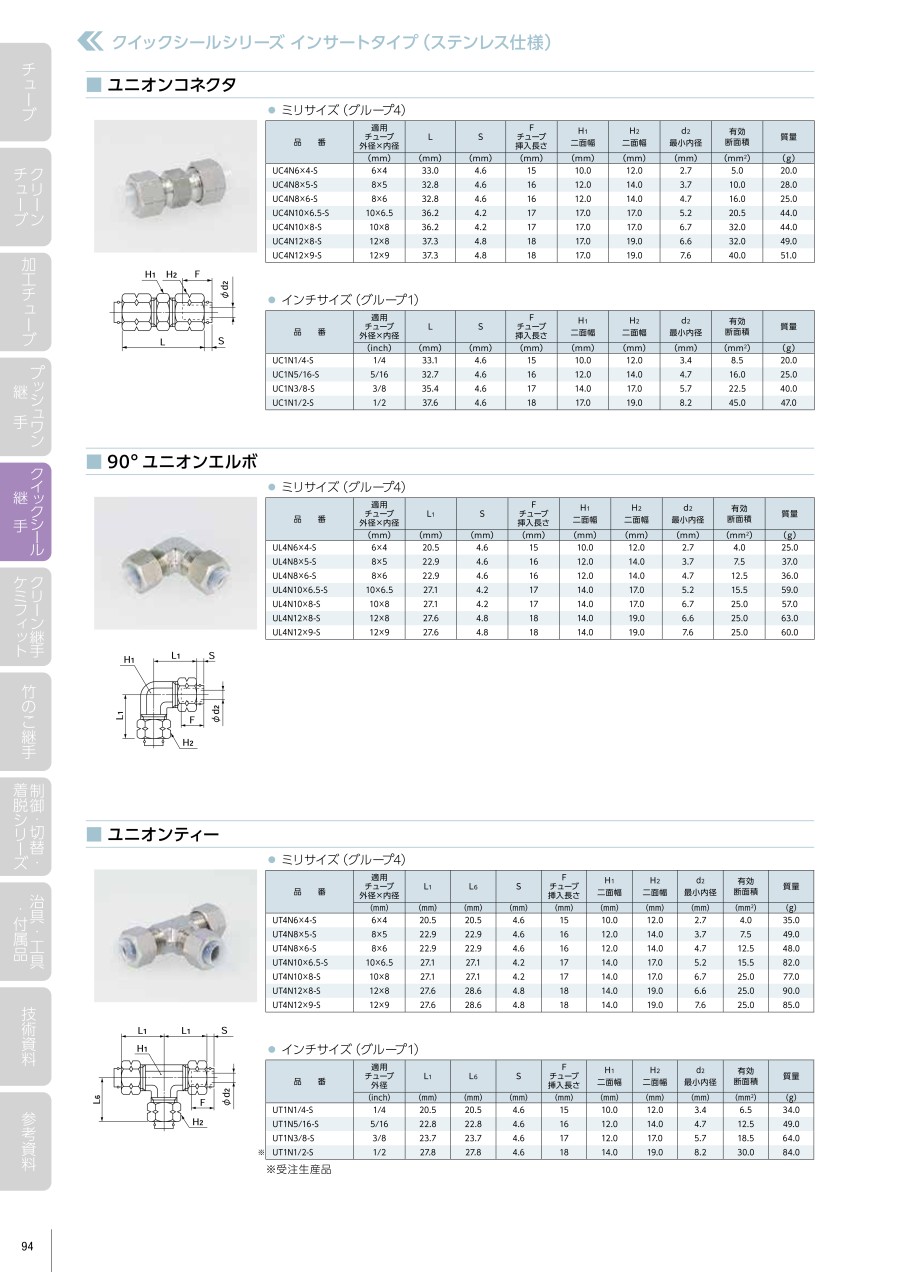

規格表
ミリサイズ（グループ4）
| 型番 | 適用 チューブ 外径×内径 （mm） | L （mm） | S （mm） | F チューブ 挿入長さ （mm） | H1 二面幅 （mm） | H2 二面幅 （mm） | d2 最小内径 （mm） | 有効 断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| UC4N6×4-S | 6×4 | 33.0 | 4.6 | 15 | 10.0 | 12.0 | 2.7 | 5.0 | 20.0 |
| UC4N8×5-S | 8×5 | 32.8 | 4.6 | 16 | 12.0 | 14.0 | 3.7 | 10.0 | 28.0 |
| UC4N8×6-S | 8×6 | 32.8 | 4.6 | 16 | 12.0 | 14.0 | 4.7 | 16.0 | 25.0 |
| UC4N10×6.5-S | 10×6.5 | 36.2 | 4.2 | 17 | 17.0 | 17.0 | 5.2 | 20.5 | 44.0 |
| UC4N10×8-S | 10×8 | 36.2 | 4.2 | 17 | 17.0 | 17.0 | 6.7 | 32.0 | 44.0 |
| UC4N12×8-S | 12×8 | 37.3 | 4.8 | 18 | 17.0 | 19.0 | 6.6 | 32.0 | 49.0 |
| UC4N12×9-S | 12×9 | 37.3 | 4.8 | 18 | 17.0 | 19.0 | 7.6 | 40.0 | 51.0 |
商品特長詳細
適用チューブ
（※1）PL、PN、TA、TP、ESチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。
増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。 - 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
- 適用チューブの外内径とサイズの合ったものを選定してください。
類似品類似品をすべて見る
クイックシールシリーズ インサートタイプ（ステンレス仕様） ユニオンコネクタ （ミリサイズ）の型番UC4N12X9-Sのページです。
型番UC4N12X9-Sに関する仕様情報を記載しております。
