クイックシールシリーズ インサートタイプ（ステンレス仕様）ティー（ミリサイズ）

外形図

製品仕様

断面構造図

シール機構

ミリ・インチ識別

インチサイズのスリーブの色が黒になります。
ミリサイズは六角ナット部に切り込みがあります。

使用流体・使用温度範囲

使用流体		使用温度範囲
空気	ナイロンスリーブ	-40℃～+80℃
水	ナイロンスリーブ	0℃～+70℃
一般作動油	ナイロンスリーブ	-40℃～+80℃

圧力条件

• 最高使用圧力：5.0MPa
• 負圧性能：-101.294kPa

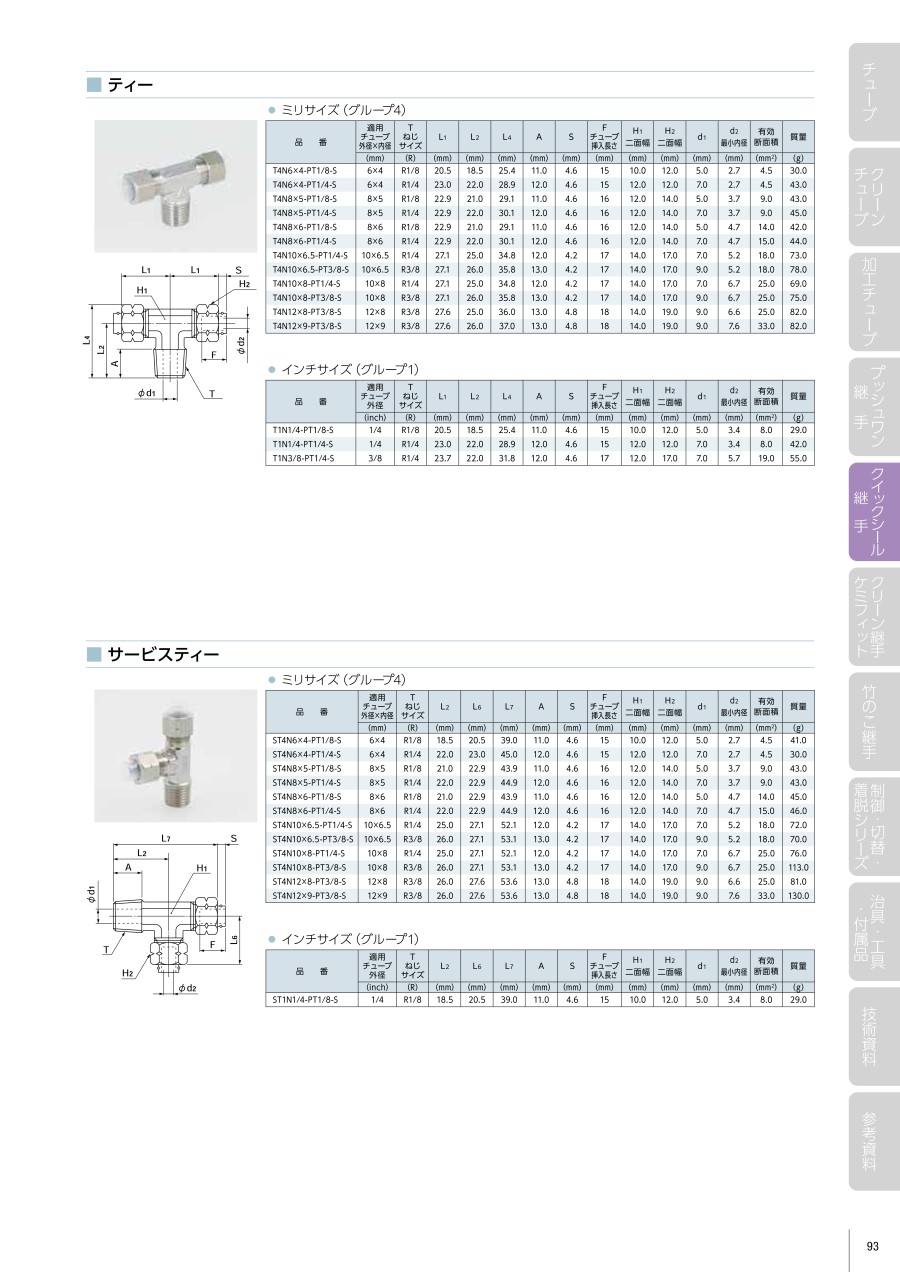

規格表

ミリサイズ（グループ4）

商品特長詳細

適用チューブ

（※1）PL、PN、TA、TP、ESチューブとの組合せで使用の場合、クリーンタイプと一般タイプの組合せになります。クリーンな環境下で使用する場合は、クリーンレベルの低下に注意してください。

注意・禁止事項

使用上の注意事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 使用温度範囲内高温度域で使用する場合、ナット部分を定期的に増し締めしてください。
  増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
• 適用チューブの外内径とサイズの合ったものを選定してください。
