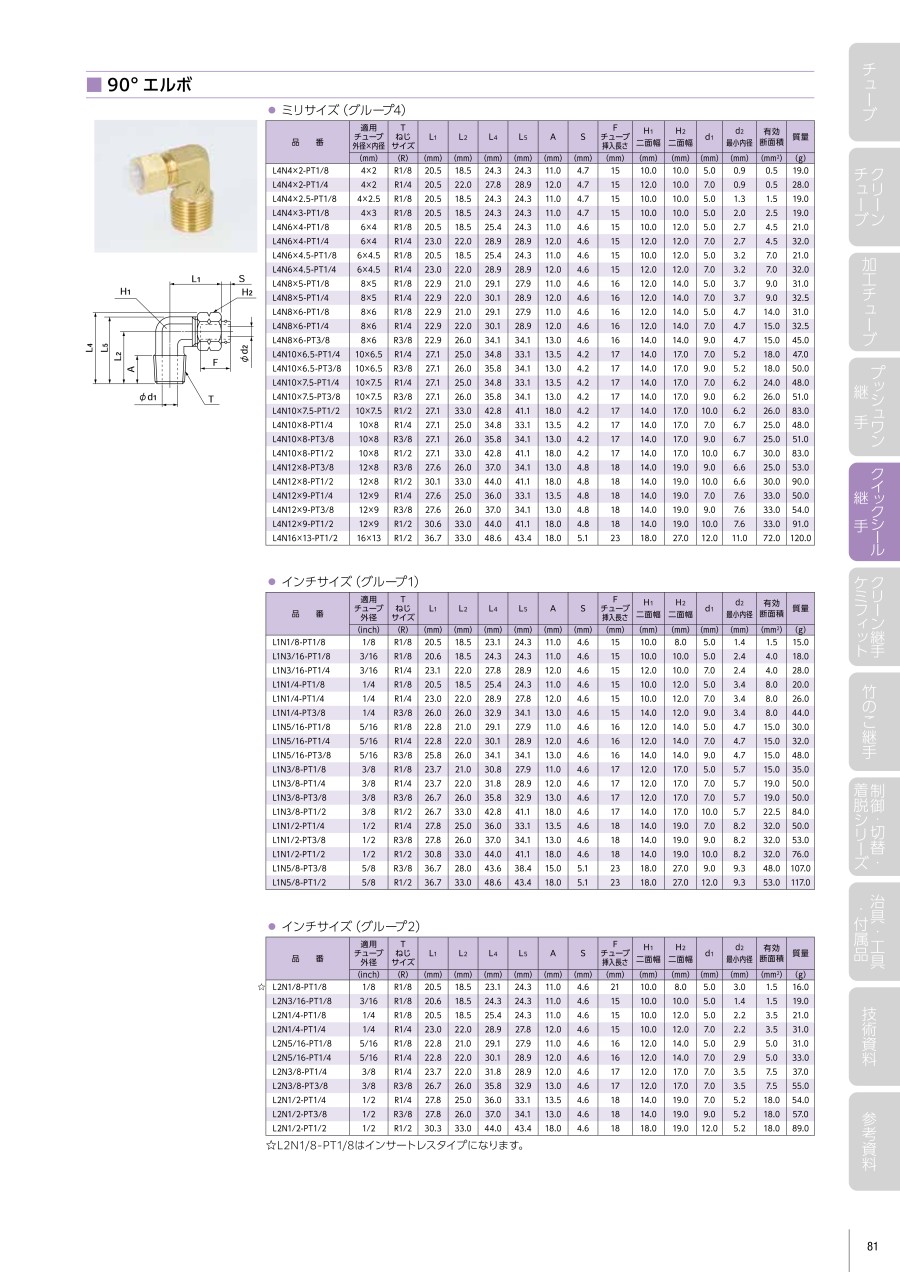

クイックシールシリーズ インサートタイプ（黄銅仕様） 90°エルボ （ミリサイズ）

外形図

製品仕様

使用流体・使用温度範囲

規格表

ミリサイズ（グループ4）

選定サポート情報

性能・試験情報

圧力条件

• 最高使用圧力： 5.0MPa
• 負圧性能：-101.294kPa

注意・禁止事項

• チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
• 使用温度範囲内嵩温度域で使用する場合、ナット部分を定期的に増し締めしてください。増し締めが出来なくなった場合は、チューブ先端を切断し、再度、新しいスリーブを装着してから取り付けてください。
• 水で使用する場合は、凍結しないようにご注意ください。
• 継手のチューブ挿入口（スリーブ端面）での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
• ふっ素樹脂TPチューブを使用する場合、黄銅スリーブは使用できません。ナイロンスリーブを選定してください。
• 適用チューブの外内径とサイズの合ったものを選定してください。
