ロッドエンドベアリング 右おねじ ふっ素樹脂タイプ 3ピース HRT-E
- 通常単価(税別)
- 3,702円～3,992円
- 税込単価
- 4,072円～4,391円
ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
材料
ボディ：クロムモリブデン鋼、亜鉛めっき
レース：410 ステンレス鋼
ボール：440C ステンレス鋼
ライナー：TFE
規格表
| 型番 | φB H7 | φD ±0.50 | W -0.13～0 | H ±0.13 | F ±0.5 | TH JIS 2級 | L ±0.7 | α 度 |
|---|---|---|---|---|---|---|---|---|
| HRT6E | 6 | 20.5 | 11.0 | 8.75 | 39.5 | M6×1.0 | 22.0 | 15 |
| HRT8E | 8 | 23.0 | 11.0 | 8.25 | 46.0 | M8×1.25 | 29.0 | 14 |
| 型番 | φO （参考） | SφDB （参考） | 無負荷回転トルク N・m | 静定格荷重kN（3） | 静破断荷重（3） kN | 疲労荷重（3） kN | 質量 g | |
|---|---|---|---|---|---|---|---|---|
| 標準タイプ | ラジアル | アキシアル（2） | ||||||
| HRT6E | 7.8 | 13.49 | 0.06～0.68 ｛0.6～6.9kgf・cm｝ | 14.51 | 5.09 | 18.14 | 2.99 | 35 |
| HRT8E | 10.9 | 15.48 | 0.12 ～ 1.13 ｛1.2～11.5kgf・cm｝ | 26.77 | 5.29 | 33.44 | 5.54 | 40 |
（注記）
- 1.ふっ素樹脂ライナーはレース内径面に接着されています。
- （2）スフェリカルベアリングの静定格荷重または、アキシアルプルーフロードのいずれか小さいほうの値となっています。
- （3）ボディ材質を630（CRタイプ）にすることにより、荷重性能を上げることが可能です。
- 4.無負荷回転トルク
低トルクタイプ 全サイズ：0.02N・mMAX
（ラジアルすきま0.05mmMAX）
| 内径サイズ | ～3 | ～6 | ～10 | ～18 | ～30 |
|---|---|---|---|---|---|
| H7公差 （μm） | 0～+10 | 0～+12 | 0～+15 | 0～+18 | 0～+21 |
詳細情報
基本情報
ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm2以上といった強度を有しています。スフェリカルのレース材料は用途に応じて適したものを選定できるため3ピースロッドエンドは性能要求のきびしい箇所に広く利用されます。

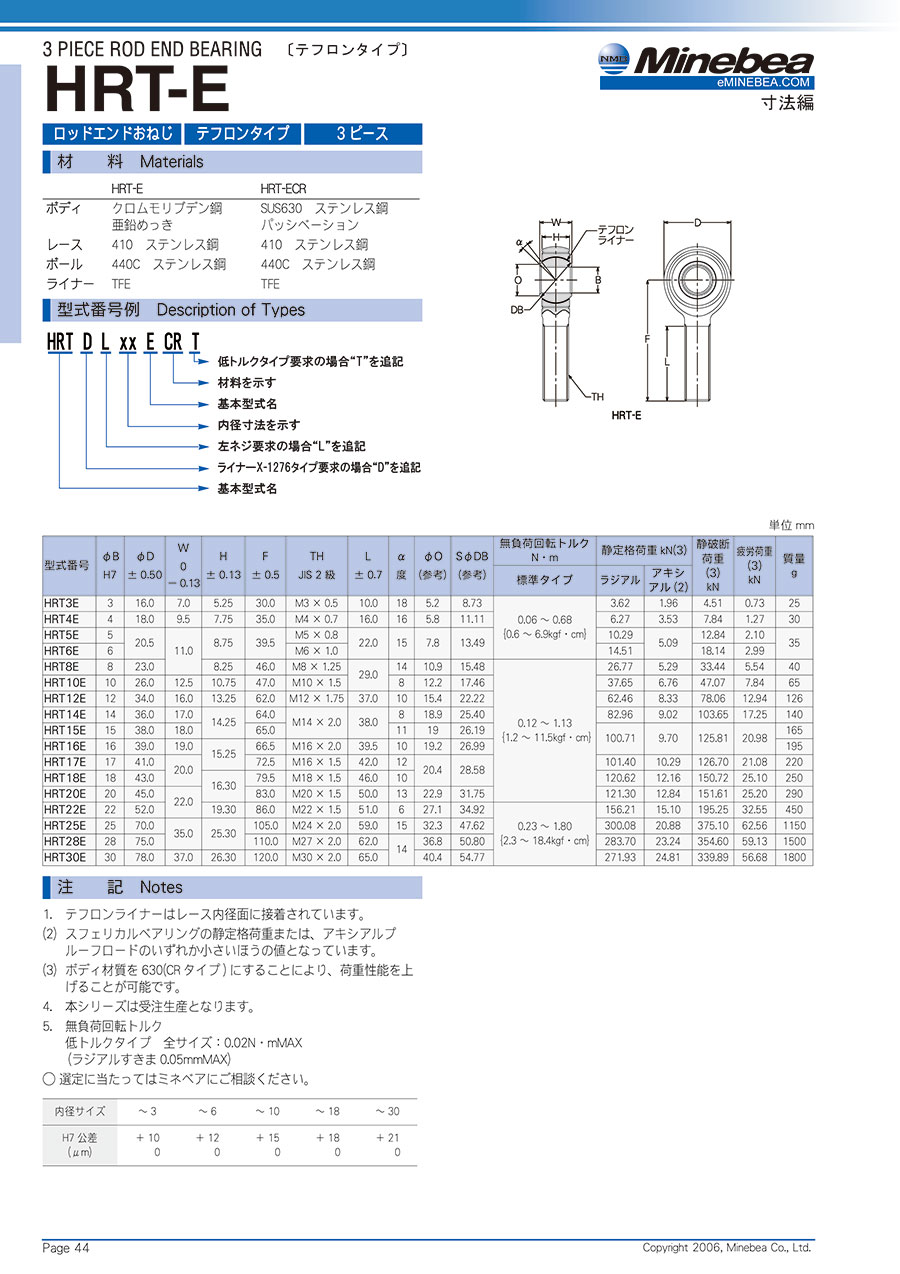

カタログ
