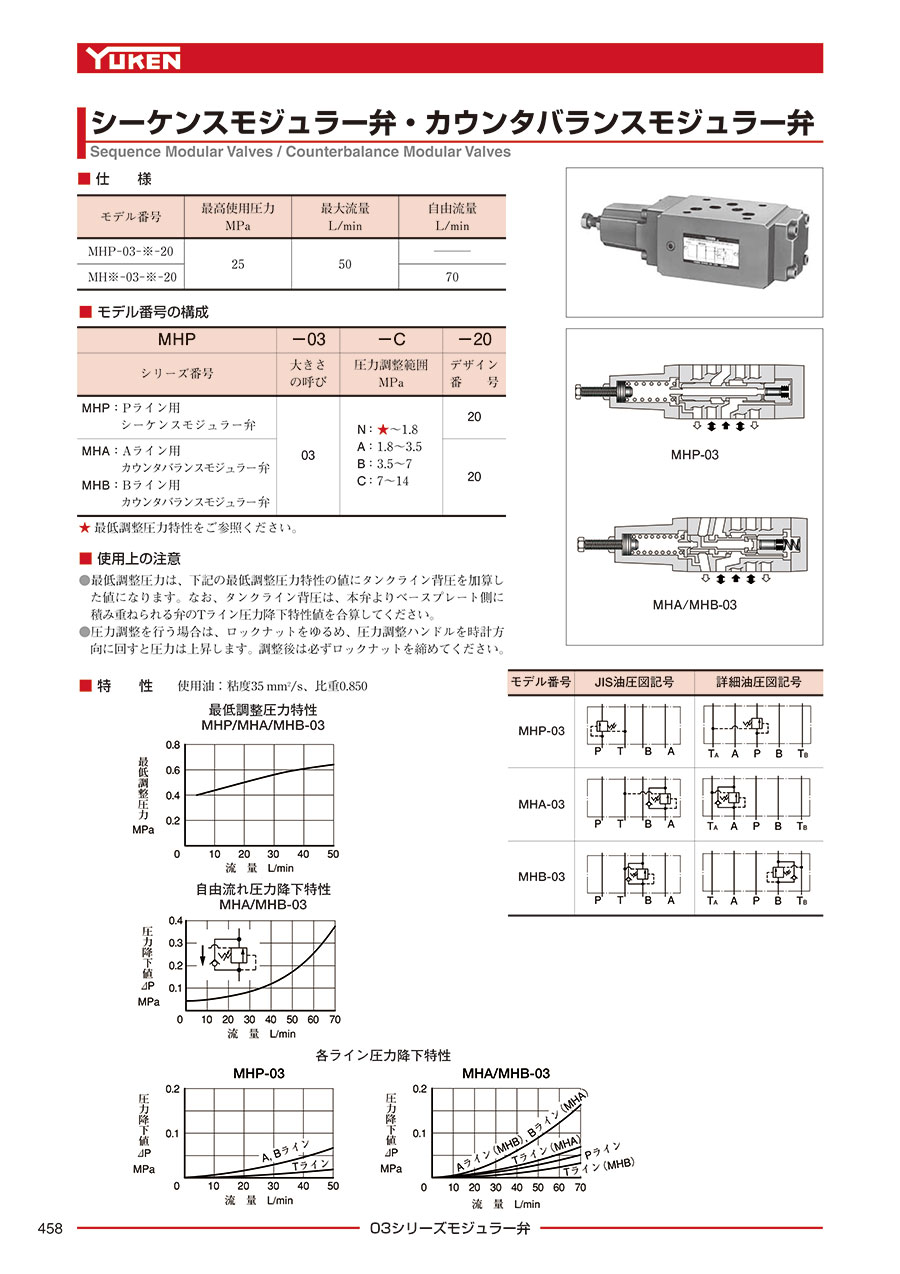

03シリーズ シーケンスモジュラー弁・カウンタバランスモジュラー弁

製品仕様

内部構造図

性能・試験情報

特性

使用油：粘度35 mm²/s、比重0.850

最低調整圧力特性

自由流れ圧力降下特性

各ライン圧力降下特性

注意・禁止事項

使用上の注意

• 最低調整圧力は、下記の最低調整圧力特性の値にタンクライン背圧を加算した値になります。なお、タンクライン背圧は、本弁よりベースプレート側に積み重ねられる弁のTライン圧力降下特性値を合算してください。
• 圧力調整を行う場合は、ロックナットをゆるめ、圧力調整ハンドルを時計方向に回すと圧力は上昇します。調整後は必ずロックナットを締めてください。
