ロボット周辺機器 旋回メカ ZRAシリーズ
- 数量スライド割引
- 通常単価(税別)
- 62,411円～78,557円
- 税込単価
- 68,652円～86,413円
【特長】・薄型・高トルク・高剛性の実力派。・薄形・高トルクのダブルピストン方式...
詳細情報を確認する- 種類
- 関連部品
未確定：候補が3型番あります。
商品情報

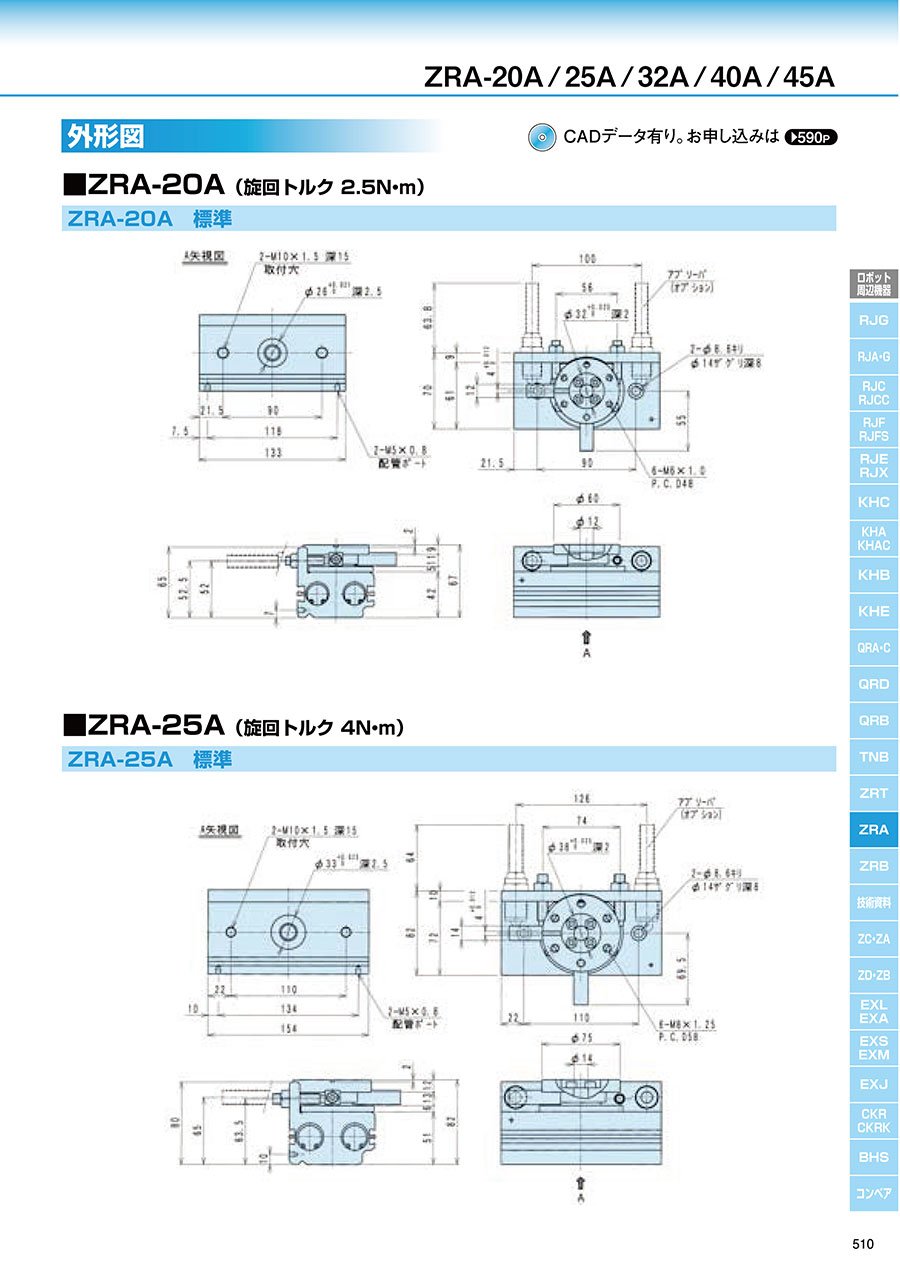

外形図
ZRA-20A（旋回トルク2.5N・m）
ZRA-25A（旋回トルク4N・m）
ZRA-32A（旋回トルク11N・m）
ZRA-40A（旋回トルク20N・m）
ZRA-45A（旋回トルク30N・m）
製品仕様
| 型式 | ZRA-20A | ZRA-25A | ZRA-32A | ZRA-40A | ZRA-45A | |
|---|---|---|---|---|---|---|
| 駆動源 | エアー（P=0.2～0.8MPa） | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度（℃） | 5～60 | |||||
| 旋回角度 | 90°・180°（片側で±5°、両側で±10°の調整可能） | 90°・180°（調整範囲±10°） | ||||
| 旋回時間 | 0.1～1.5s/90° | 0.2～3s/90° | ||||
| シリンダ径（mm） | φ20 | φ25 | φ32 | φ40 | φ40 | |
| 中空径（mm） | φ12 | φ14 | φ20 | φ18 | φ25 | |
| 出力トルク（N・m） | 5P | 8P | 22.5P | 38P | 64P | |
| 許容荷重 | ラジアル Fr（N） | 263 | 367 | 622 | 1370 | 1740 |
| スラスト Fsa（N） | 215 | 310 | 495 | 1111 | 1788 | |
| スラスト Fsb（N） | 317 | 458 | 757 | 1111 | 1788 | |
| モーメント M（N・m） | 6.97 | 12.1 | 26.7 | 37.5 | 53 | |
| 許容運動エネルギー | 標準（J） | 0.017 | 0.02 | 0.1 | 0.6 | 0.8 |
| アブソーバ付（J） | 2.9 | 3.9 | 9.8 | 3 | 4 | |
| 本体質量（Kg） | 1.4 | 2.5 | 5.9 | 7 | 8.5 | |
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 9 | 単列深溝玉軸受 | - | 17 | ピストンA | アルミ |
| 2 | ラック | 炭素鋼 | 10 | 磁石 | - | 18 | ピストンB | アルミ |
| 3 | ピニオンギヤ | 炭素鋼 | 11 | ピストンシール | - | 19 | ストッパプレート | アルミ |
| 4 | テーブル | アルミ | 12 | シリンダシール | - | 20 | キー | - |
| 5 | ベアリング押さえ | アルミ | 13 | ウェアリング | - | 21 | 針状コロ | ステンレス |
| 6 | ストッパ | 炭素鋼 | 14 | ストッパボルト | - | 22 | 旋回軸 | アルミ |
| 7 | シリンダカバー | 樹脂 | 15 | ナット | - | 23 | ギヤ | 炭素鋼 |
| 8 | 単列深溝玉軸受 | - | 16 | C形止め輪 | - | - | - | - |
パッキンリスト
| No. | ZRA-20A | ZRA-25A | ZRA-32A | ZRA-40A | ZRA-45A |
|---|---|---|---|---|---|
| 11 | MYA-16 | MYA-21 | PGY-32 | MYA-34 | MYA-34 |
| 12 | φ18×φ1 | φ22.33×φ1.02 | S-29 | S-36 | S-36 |
| 13 | SWB-20 | SWB-25 | SWB-32 | SWB-40 | SWB-40 |
選定サポート情報
型式表示方法
選定サポート情報
性能・試験情報
トルク目安表
許容荷重
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
62,411円 ( 68,652円 ) | 19日目 |
78,557円 ( 86,413円 ) | 19日目 |
77,204円 ( 84,924円 ) | 19日目 |
詳細情報
基本情報
【特長】
・薄型・高トルク・高剛性の実力派。
・薄形・高トルクのダブルピストン方式を採用。
・大型軸受けの使用により、高剛性を実現。
・中空タイプのため、配管・配線がスッキリ収納。
・取付に便利な旋回テーブル仕様。
・衝撃に強い外部ストッパーを採用。
・アブソーバ・反転確認センサをオプション設定
