ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ

カタログ |

通常単価(税別): 46,090円～147,840円

税込単価: 50,699円～162,624円

通常出荷日：14日目～19日目

【特長】・小型重視のポジショナー用ロータリージョイント。・回転抵抗が少なく低摺動抵抗。・ベアリング内蔵...

よく一緒に見られています

近藤製作所

通常出荷日：在庫品1日目

よく一緒に見られています

近藤製作所

通常出荷日：14 日目～

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

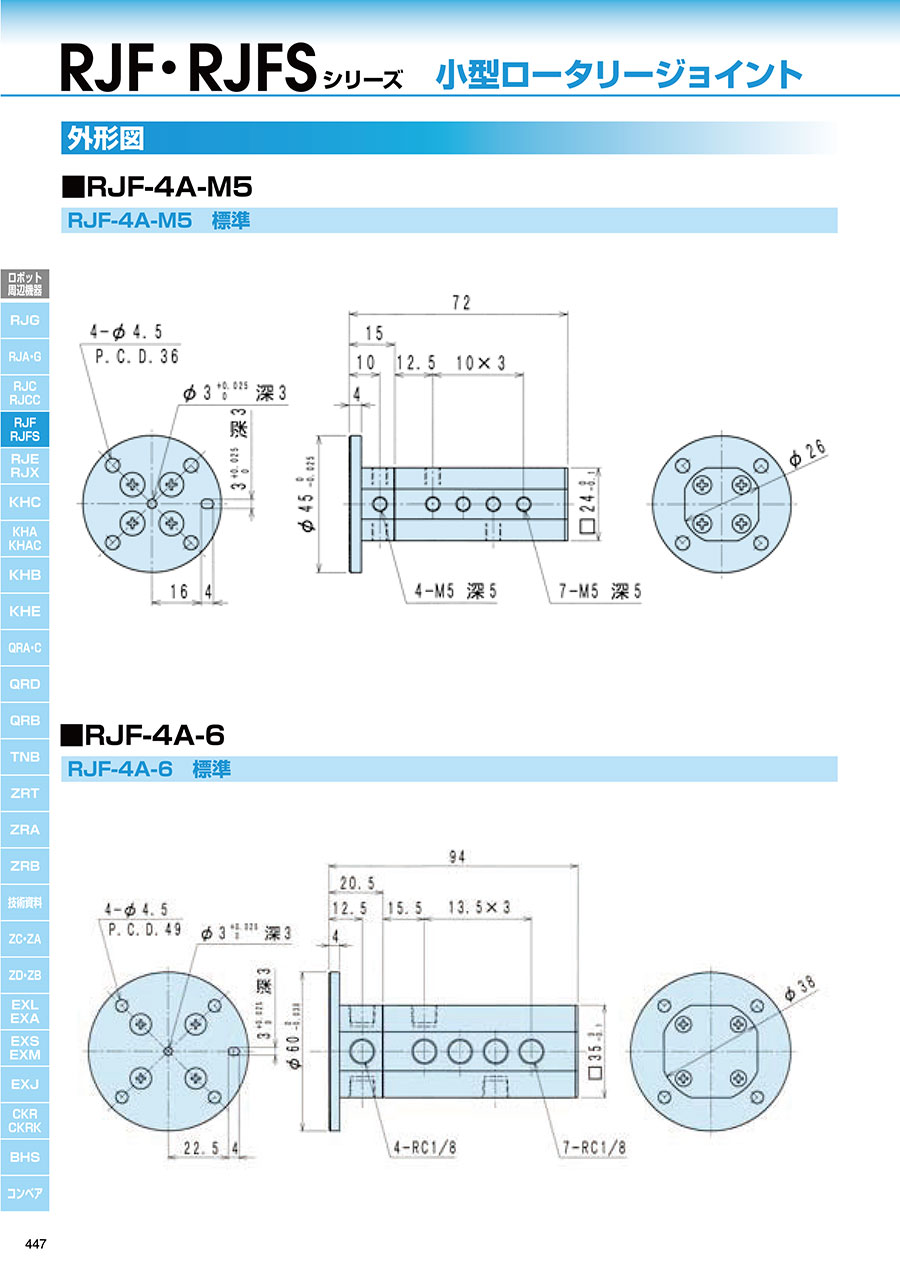

外形図

RJF-4A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-4A-M5

RJF-4A-6 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-4A-6

RJF-6A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-6A-M5

RJF-6A-6 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-6A-6

RJF-8A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-8A-M5

RJF-8A-6 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-8A-6

RJF-12A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-12A-M5

RJF-12A-M5 内部接続番号

RJF-16A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJF-16A-M5

RJF-16A-M5 内部接続番号

RJFS-12A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJFS-12A-M5

RJFS-16A-M5 標準

ロボット周辺機器小型ロータリージョイント RJF・RJFSシリーズ RJFS-16A-M5

RJFS-12A-M5・RJFS-16A-M5 内部接続図

※最初と最後にモミツケを設けております。中間ポートは順番になっております。

製品仕様

型式		RJF-4A-M5	RJF-4A-6	RJF-6A-M5	RJF-6A-6	RJF-8A-M5	RJF-8A-6	RJF-12A-M5	RJF-16A-M5	RJFS-12A-M5	RJFS-16A-M5
周囲温度（℃）		5～60
回転角度		エンドレス
許容回転数（min^-1）		350	240	240	170	200	140	175	155	100	90
回転抵抗（N・m）		0.05	0.07	0.12	0.17	0.2	0.4	0.85	1.5	0.85	1.3
エアポート	回路数	4	4	6	6	8	8	12	16	12	16
	使用圧力範囲	-100KPa～0.7MPa※
	ポートサイズ	M5	Rc1／8	M5	Rc1／8	M5	Rc1／8	M5	M5	M5	M5
	最小断面積（mm²）	4.9	12.5	4.9	12.5	4.9	12.5	4.9	4.9	4.9	4.9
本体質量（kg）		0.11	0.28	0.16	0.5	0.38	0.9	0.7	1.3	0.93	1.23

※真空保持はできません。

内部構造図

パーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	取り付けフランジ	アルミニウム合金	8	十字穴付皿小ネジ	ステンレス鋼	15	C形止め輪	ステンレス鋼
2	固定側ボディフタ	ステンレス鋼	9	トラス小ネジ	ステンレス鋼	16	回転側ボディ1	アルミニウム合金
3	ベアリング押さえ	ステンレス鋼	10	単列深溝玉軸受	軸受鋼	17	回転側ボディ2	アルミニウム合金
4	ガスケット	ゴム NBR黒	11	単列深溝玉軸受	軸受鋼	18	パッキン	ニトリルゴム
5	回転側ボディ	アルミニウム合金	12	平行ピン	軸受鋼	19	ガスケット	ニトリルゴム
6	固定側ボディ	アルミニウム合金	13	プラグ	黄銅、ステンレス鋼	20	平行ピン	軸受鋼
7	パッキン	ニトリルゴム	14	六角穴付ボルト	ステンレス鋼	-	-	-

使用例

固定方法

RJFと回転止めの連結は必ずフローティングさせてください。回転側の軸に過大な負荷がかかり破損やエアー漏れの原因になります。

※固定止めはお客様手配となります。
上図は一例です。
お客様の装置に合わせた回転止めの設計をお願いします。

選定サポート情報

型式表示方法

※1 RJF-12A、16AのポートサイズはM5のみです。
※2 RJFSはポートサイズM5のみです。RJFSは回路数12、16のみです。

型番リスト

表示件数

型番

許容回転数

(min-1)

回転抵抗

(N・m)

RoHS?

最小発注数量

240	0.07	10	1個
350	0.05	10	1個
170	0.17	10	1個
240	0.12	10	1個
140	0.4	10	1個
200	0.2	10	1個
155	1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

49,390円 ( 54,329円 )	14日目
46,090円 ( 50,699円 )	14日目
52,690円 ( 57,959円 )	14日目
51,590円 ( 56,749円 )	14日目
59,290円 ( 65,219円 )	14日目
54,890円 ( 60,379円 )	14日目
147,840円 ( 162,624円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・小型重視のポジショナー用ロータリージョイント。
・回転抵抗が少なく低摺動抵抗。
・ベアリング内蔵により高剛性・低摺動。
・流量の違う2機種を標準化。
・6・12・16ポートが新規ラインナップ（RJF）。
・12・16ポートの高さを抑えたタイプが新規ラインナップ（RJFS）。

カタログ

カタログ (見開き版)

商品担当おすすめ

近藤製作所
【近藤製作所】ツールチェンジャー【オートハンドチェンジャー KHCシリーズ】
近藤製作所
チャックパワフルチャック CKLシリーズ
近藤製作所
ハンド薄型ロングストローク平行ハンド HLCシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
