ロボット周辺機器 回転チャック CKRシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 73,533円～105,776円特別価格
- 税込単価
- 80,886円～116,354円特別価格
【特長】・回転機能を持ったパワフルチャック。・パワフルチャックに回転機能をコン...
詳細情報を確認する未確定：候補が14型番あります。
商品情報

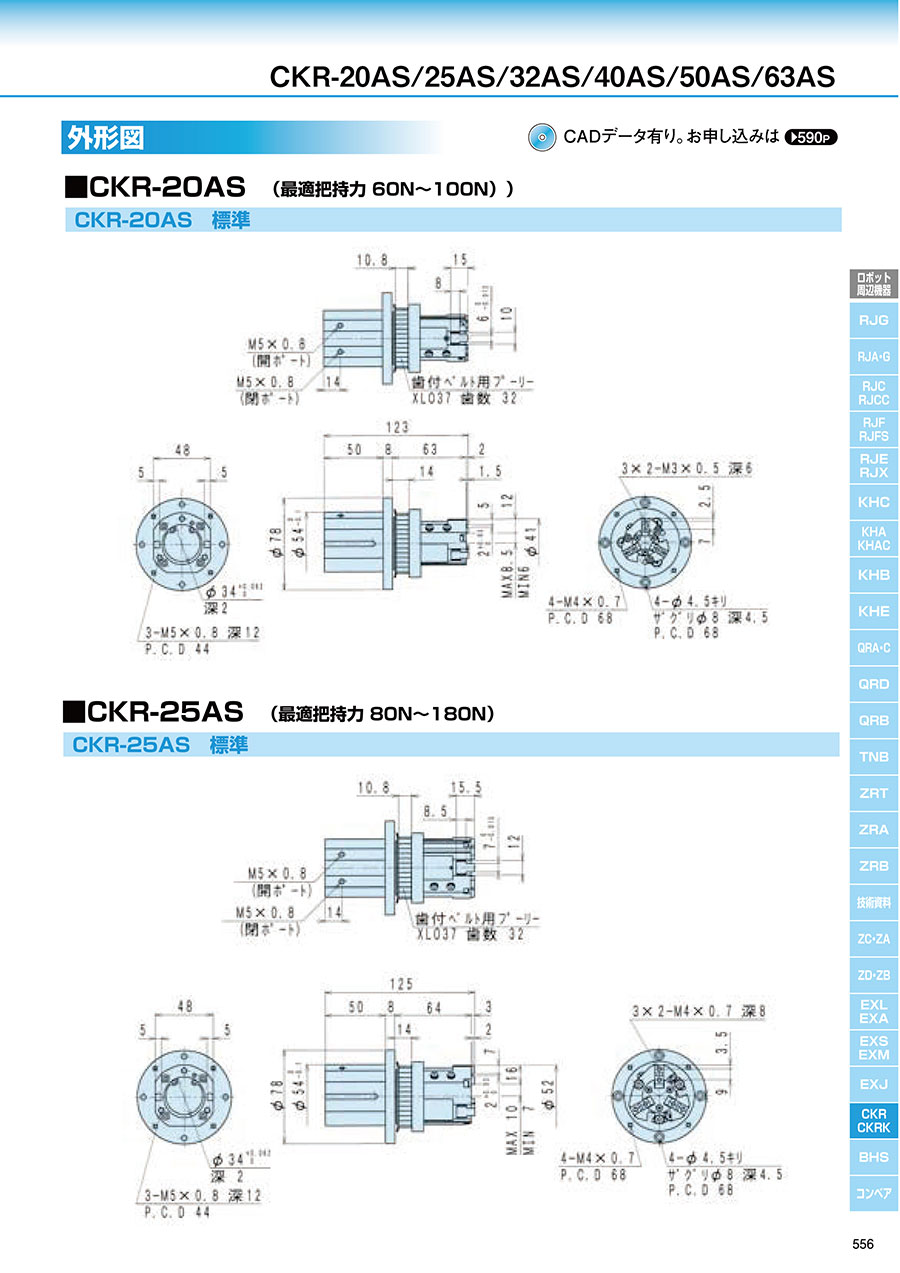

外形図
CKR-20AS 標準（最適把持力 60N～100N）
CKR-25AS 標準（最適把持力 80N～180N）
CKR-32AS 標準 （最適把持力 150N～300N）
CKR-40AS 標準（最適把持力 200N～450N）
CKR-50AS 標準（最適把持力 450N～650N）
CKR-63AS 標準（最適把持力 600N～1000N）
製品仕様
| 型式 | CKR-20AS | CKR-25AS | CKR-32AS | CKR-40AS | CKR-50AS | CKR-63AS |
|---|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度（℃） | 5～60 | |||||
| 許容回転数（rpm） | max.100 | |||||
| 回転角度 | エンドレス | |||||
| 動作ストローク（mm） | 5 | 6 | 8 | 10 | 12 | 16 |
| シリンダ径（mm） | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 | φ14 | φ16 |
| 内部容積［往復］（cm3/回） | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 | 60.3 |
| 繰り返し精度（mm） | ±0.01 | |||||
| 本体質量（kg） | 0.75 | 0.82 | 0.87 | 1.47 | 1.65 | 2.08 |
注意事項
・加工用としては使用しないでください。
・タイミングベルトの張力は40.51N～54.15を推奨しております。
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | 固定ベース | アルミ | 11 | チャックシリンダカバー | アルミ | 21 | クロスローラベアリング | |
| 2 | 固定フランジ | アルミ | 12 | ボディ | アルミ | 22 | ロッドシール | |
| 3 | 回転ベースA | アルミ | 13 | マスタージョウ | 炭素鋼 | 23 | Xリング | |
| 4 | ピストンプッシャ | アルミ | 14 | ピストンA | ※ | 24 | Oリング | |
| 5 | 磁石固定版A | アルミ | 15 | ピストンC | アルミ | 25 | Oリング | |
| 6 | 磁石固定版B | アルミ | 16 | センターカバー | ステンレス | 26 | Oリング | |
| 7 | ピストンジョイント | ステンレス | 17 | ピストンシール | 27 | Oリング | ||
| 8 | プーリ | 炭素鋼 | 18 | シリンダシール | 28 | C形止め輪 | ステンレス | |
| 9 | シリンダカバー | 樹脂 | 19 | ロッドシール | 29 | トラス小ねじ | ステンレス | |
| 10 | チャック取付板 | アルミ | 20 | 磁石 | 30 | ピストンC | アルミ |
※20AS～32ASはステンレス 40AS～63ASは炭素綱
パッキンリスト
| No. | CKR-20AS | CKR-25AS | CKR-32AS | CKR-40AS | CKR-50AS | CKR-63AS |
|---|---|---|---|---|---|---|
| 17 | PSD-20 | PSD-25 | PSD-32 | PSD-40 | PSD-50 | PSD-63 |
| 18 | φ18×φ1 | φ22.33×φ1.02 | S-29 | S-36 | S-48 | S-60 |
| 19 | MYA-6 | MYA-8 | MYA-10 | MYA-12 | MYA-14 | MYA-16 |
| 22 | MYA-8 | MYA-8 | MYA-8 | MYA-10 | MYA-10 | MYA-10 |
| 23 | KX-24 | KX-24 | KX-24 | KX-32 | KX-32 | KX-32 |
| 24 | P-24 | P-24 | P-24 | P-32 | P-32 | P-32 |
| 25 | S-3 | S-3 | S-3 | S-3 | S-3 | S-3 |
| 26 | P-3 | P-3 | P-3 | P-3 | P-3 | P-3 |
| 27 | S-29 | S-29 | S-29 | S-36 | S-36 | S-36 |
選定サポート情報
型式表示方法
性能・試験情報
把持力
供給圧力別（MPa）時においてチャックの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
負荷トルク目安表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
73,533円66,179円 ( 72,797円 ) | 19日目 |
76,296円68,666円 ( 75,533円 ) | 19日目 |
79,060円 ( 86,966円 ) | 19日目 |
79,060円 ( 86,966円 ) | 19日目 |
77,218円69,496円 ( 76,446円 ) | 19日目 |
82,745円74,470円 ( 81,917円 ) | 19日目 |
82,745円 ( 91,020円 ) | 19日目 |
79,060円 ( 86,966円 ) | 19日目 |
84,588円76,129円 ( 83,742円 ) | 19日目 |
84,588円 ( 93,047円 ) | 19日目 |
91,958円82,762円 ( 91,038円 ) | 19日目 |
97,485円87,736円 ( 96,510円 ) | 19日目 |
103,013円92,711円 ( 101,982円 ) | 19日目 |
105,776円95,198円 ( 104,718円 ) | 19日目 |
詳細情報
基本情報
【特長】
・回転機能を持ったパワフルチャック。
・パワフルチャックに回転機能をコンパクトに一体設計。
・動きに影響されない固定式の配管、配線。
・位置決めに最適なタイミングプーリ付き。
商品担当おすすめ
ロボット周辺機器 回転チャック CKRシリーズのレビュー
この商品のレビューはありません
