一支点ハンド HBシリーズ
- 通常単価(税別)
- 14,190円～49,422円
- 税込単価
- 15,609円～54,364円
低コストの軽量コンパクトな実力派。【特長】・低コストを実現。・しかも、軽量、コンパクトで把持力は強力で...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

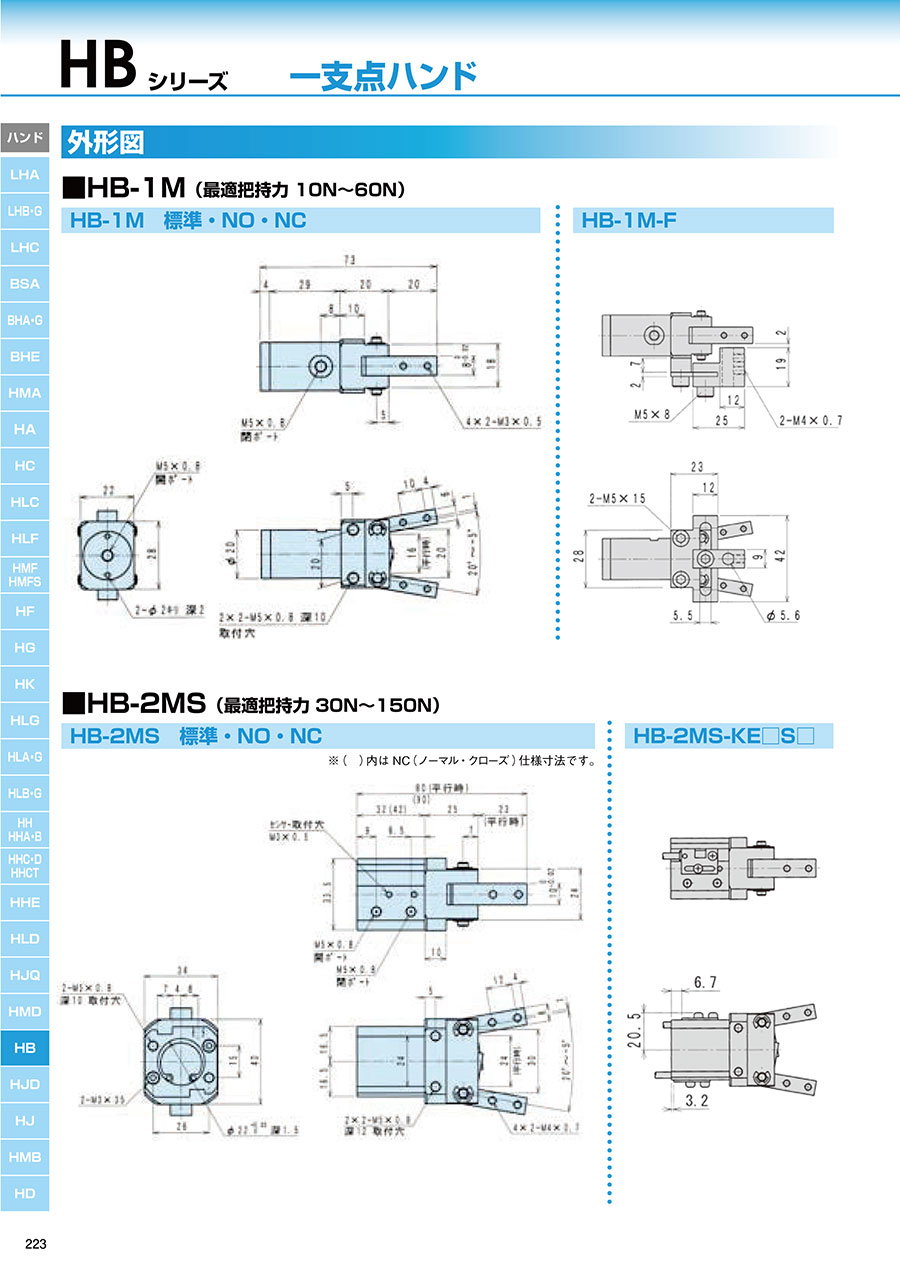

外形図
■HB-1M （最適把持力 10N～60N）
■HB-2MS （最適把持力 30N～150N）
※（ ）内はNC（ノーマル・クローズ）仕様寸法です。
■HB-3MS（最適把持力 50N～200N）
※（ ）内はNC（ノーマル・クローズ）仕様寸法です。
■HB-4MS（最適把持力 100N～600N）
※（ ）内はNC（ノーマル・クローズ）仕様寸法です。
製品仕様
内部構造図
■パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 8 | 作動軸 | 炭素鋼 | 15 | NCスプリング | ステンレス線 |
| 2 | シリンダ | アルミ | 9 | ピストンシール | - | 16 | 磁石 | - |
| 3 | シリンダカバー | 樹脂 | 10 | シリンダシール | - | - | - | - |
| 4 | ピストンA | ステンレス | 11 | ロッドシール | - | - | - | - |
| 5 | ピストン B | 樹脂 | 12 | NOスプリング | ステンレス線 | - | - | - |
| 6 | マスタージョウ | 炭素鋼 | 13 | NCシリンダ | アルミ | - | - | - |
| 7 | 支点軸 | 炭素鋼 | 14 | NCピストン | ステンレス | - | - | - |
■パッキンリスト
| No. | HB-1M | HB-2MS | HB-3MS | HB-4MS |
|---|---|---|---|---|
| 9 | PSD-15 | PSD-20 | PSD-25 | PSD-40 |
| 10 | S-15 | S-18 | P-21 | S-36、S-40 |
| 11 | MYA-5 | MYA-10 | MYA-12 | MYA-14 |
製品仕様
| 型番 | HB-1M | HB-2MS | HB-3MS | HB-4MS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 開き角度 | -5°～+20° | |||
| シリンダ径 （mm） | φ15 | φ20 | φ25 | φ40 |
| ロッド径 （mm） | φ8 | φ10 | φ12 | φ14 |
| 内部容積［往復］ （cm3／回） | 0.5 | 2.2 | 4.3 | 14.16 |
| 繰り返し精度 （mm） | ±0.03 | |||
| 本体質量 （kg） | 0.09 | 0.22 | 0.39 | 0.82 |
製品仕様
※耐屈曲センサ
商品特長詳細
把持力
供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,190円 ( 15,609円 ) | 14日目 |
15,716円 ( 17,288円 ) | 19日目 |
23,199円 ( 25,519円 ) | 19日目 |
18,522円 ( 20,374円 ) | 19日目 |
18,522円 ( 20,374円 ) | 19日目 |
26,005円 ( 28,606円 ) | 19日目 |
21,329円 ( 23,462円 ) | 19日目 |
15,716円 ( 17,288円 ) | 19日目 |
23,199円 ( 25,519円 ) | 19日目 |
18,522円 ( 20,374円 ) | 19日目 |
18,522円 ( 20,374円 ) | 19日目 |
26,005円 ( 28,606円 ) | 19日目 |
21,329円 ( 23,462円 ) | 19日目 |
20,790円 ( 22,869円 ) | 14日目 |
17,290円 ( 19,019円 ) | 14日目 |
16,260円 ( 17,886円 ) | 14日目 |
19,365円 ( 21,302円 ) | 19日目 |
27,597円 ( 30,357円 ) | 19日目 |
22,452円 ( 24,697円 ) | 19日目 |
22,452円 ( 24,697円 ) | 19日目 |
30,684円 ( 33,752円 ) | 19日目 |
25,538円 ( 28,092円 ) | 19日目 |
19,365円 ( 21,302円 ) | 19日目 |
27,597円 ( 30,357円 ) | 19日目 |
22,452円 ( 24,697円 ) | 19日目 |
22,452円 ( 24,697円 ) | 19日目 |
30,684円 ( 33,752円 ) | 19日目 |
25,538円 ( 28,092円 ) | 19日目 |
22,990円 ( 25,289円 ) | 14日目 |
18,590円 ( 20,449円 ) | 14日目 |
31,790円 ( 34,969円 ) | 14日目 |
35,891円 ( 39,480円 ) | 19日目 |
43,905円 ( 48,296円 ) | 19日目 |
38,897円 ( 42,787円 ) | 19日目 |
38,897円 ( 42,787円 ) | 19日目 |
45,533円 ( 50,086円 ) | 19日目 |
41,902円 ( 46,092円 ) | 19日目 |
35,891円 ( 39,480円 ) | 19日目 |
43,905円 ( 48,296円 ) | 19日目 |
38,897円 ( 42,787円 ) | 19日目 |
38,897円 ( 42,787円 ) | 19日目 |
45,533円 ( 50,086円 ) | 19日目 |
41,902円 ( 46,092円 ) | 19日目 |
39,490円 ( 43,439円 ) | 14日目 |
35,090円 ( 38,599円 ) | 14日目 |
36,190円 ( 39,809円 ) | 14日目 |
39,898円 ( 43,888円 ) | 19日目 |
46,505円 ( 51,156円 ) | 19日目 |
42,904円 ( 47,194円 ) | 19日目 |
42,904円 ( 47,194円 ) | 19日目 |
49,422円 ( 54,364円 ) | 19日目 |
44,559円 ( 49,015円 ) | 19日目 |
39,898円 ( 43,888円 ) | 19日目 |
46,505円 ( 51,156円 ) | 19日目 |
42,904円 ( 47,194円 ) | 19日目 |
42,904円 ( 47,194円 ) | 19日目 |
49,422円 ( 54,364円 ) | 19日目 |
44,559円 ( 49,015円 ) | 19日目 |
41,690円 ( 45,859円 ) | 14日目 |
38,390円 ( 42,229円 ) | 14日目 |
詳細情報
基本情報
低コストの軽量コンパクトな実力派。
【特長】
・低コストを実現。
・しかも、軽量、コンパクトで把持力は強力です。
・取付け面が3方向ありますので、あらゆる方向からの取付けが可能です。
・2ヶ所の無接点スイッチの取付けが可能です（HB-1Mを除く）
