ハンド 小型クロスローラ平行ハンド BHGシリーズ
- 通常単価(税別)
- 25,190円～57,185円
- 税込単価
- 27,709円～62,904円
ゴムカバー付きのクロスローラ平行ハンド。【特長】・ミストやダストの侵入をゴムカバー装着により防ぎ耐環境...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図

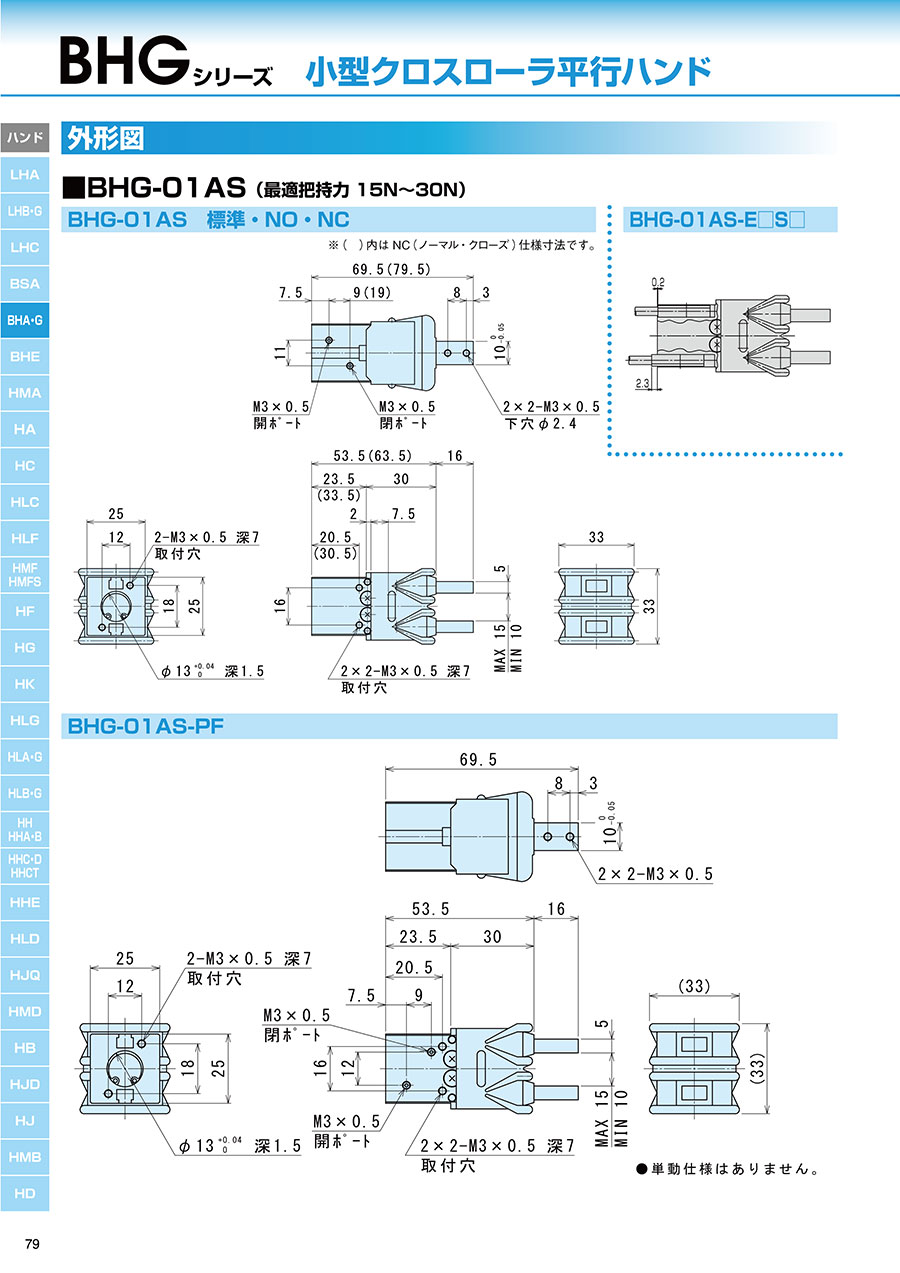

BHG-01AS（最適把持力15N～30N）
● 単動仕様はありません。
BHG-03AS（最適把持力30N～50N）
● 単動仕様はありません。
BHG-04AS（最適把持力40N～80N）
● 単動仕様はありません。
BHG-05AS（最適把持力80N～150N）
● 単動仕様はありません。
BHG-06AS（最適把持力100N～250N）
● 単動仕様はありません。
製品仕様
| 型式 | BHG-01AS | BHG-03AS | BHG-04AS | BHG-05AS | BHG-06AS |
|---|---|---|---|---|---|
| 駆動源 | エアー 0.1～0.7MPa（NO、NC仕様は 0.3～0.7MPa） | ||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 動作ストローク（mm） | 5 | 9 | 11 | 15 | 20 |
| シリンダ径（mm） | φ12 | φ16 | φ20 | φ25 | φ32 |
| ロッド径（mm） | φ6 | φ8 | φ10 | φ12 | φ16 |
| 内部容積［往復］（cm3/回） | 0.32 | 1.58 | 2.89 | 6.32 | 14.07 |
| 繰り返し精度（mm） | ±0.01 | ||||
| 本体質量（g） | 118 | 165 | 283 | 455 | 1170 |
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 10 | アーム | 炭素鋼 | 19 | NCピストン | ステンレス |
| 2 | ピストン | ステンレス | 11 | クロスローラ A | - | 20 | NCスプリング | ステンレス線 |
| 3 | シリンダカバー | 樹脂 | 12 | クロスローラ B | - | 21 | 磁石 | - |
| 4 | マスタージョウ | 炭素鋼 | 13 | ピストンシール | - | 22 | リテーナー A | - |
| 5 | ベアリングガイド A | 炭素鋼 | 14 | ロッドシール | - | 23 | リテーナー B | - |
| 6 | ベアリングガイド B | 炭素鋼 | 15 | シリンダシール | - | 24 | クッション | - |
| 7 | 支点軸 | 炭素鋼 | 16 | 止め輪 | - | 25 | ゴムカバー | ゴム |
| 8 | 作動軸 A | 軸受鋼 | 17 | NOスプリング | ステンレス線 | 26 | 金具 | アルミ |
| 9 | 作動軸 B | 軸受鋼 | 18 | NCボディ | アルミ | - | - | - |
パッキンリスト
| No. | BHG-01AS | BHG-03AS | BHG-04AS | BHG-05AS | BHG-06AS |
|---|---|---|---|---|---|
| 13 | PSD-12 | PSD-16 | PSD-20 | PSD-25 | PSD-32 |
| 14 | MYA-6 | MYA-8 | MYA-10 | MYA-12 | MYA-16 |
| 15 | φ10×φ1 | φ14×φ1 | φ18×φ1 | φ22.3×φ1.02 | S-29 |
選定サポート情報
型式表示方法
性能・試験情報
把持力
供給圧力別（MPa）時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,190円 ( 27,709円 ) | 14日目 |
26,290円 ( 28,919円 ) | 14日目 |
32,065円 ( 35,272円 ) | 19日目 |
32,065円 ( 35,272円 ) | 19日目 |
36,875円 ( 40,563円 ) | 19日目 |
31,865円 ( 35,052円 ) | 19日目 |
29,590円 ( 32,549円 ) | 14日目 |
35,071円 ( 38,578円 ) | 19日目 |
35,071円 ( 38,578円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
34,872円 ( 38,359円 ) | 19日目 |
26,290円 ( 28,919円 ) | 14日目 |
32,065円 ( 35,272円 ) | 19日目 |
32,065円 ( 35,272円 ) | 19日目 |
36,875円 ( 40,563円 ) | 19日目 |
31,865円 ( 35,052円 ) | 19日目 |
29,590円 ( 32,549円 ) | 14日目 |
35,071円 ( 38,578円 ) | 19日目 |
35,071円 ( 38,578円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
34,872円 ( 38,359円 ) | 19日目 |
26,290円 ( 28,919円 ) | 14日目 |
32,065円 ( 35,272円 ) | 19日目 |
32,065円 ( 35,272円 ) | 19日目 |
36,875円 ( 40,563円 ) | 19日目 |
31,865円 ( 35,052円 ) | 19日目 |
29,590円 ( 32,549円 ) | 14日目 |
35,071円 ( 38,578円 ) | 19日目 |
35,071円 ( 38,578円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
34,872円 ( 38,359円 ) | 19日目 |
29,637円 ( 32,601円 ) | 14日目 |
32,065円 ( 35,272円 ) | 19日目 |
32,065円 ( 35,272円 ) | 19日目 |
36,875円 ( 40,563円 ) | 19日目 |
31,865円 ( 35,052円 ) | 19日目 |
31,865円 ( 35,052円 ) | 14日目 |
35,071円 ( 38,578円 ) | 19日目 |
35,071円 ( 38,578円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
34,872円 ( 38,359円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
28,489円 ( 31,338円 ) | 19日目 |
31,790円 ( 34,969円 ) | 14日目 |
27,390円 ( 30,129円 ) | 14日目 |
26,290円 ( 28,919円 ) | 14日目 |
27,390円 ( 30,129円 ) | 14日目 |
33,066円 ( 36,373円 ) | 19日目 |
33,066円 ( 36,373円 ) | 19日目 |
37,877円 ( 41,665円 ) | 19日目 |
32,867円 ( 36,154円 ) | 19日目 |
30,690円 ( 33,759円 ) | 14日目 |
36,073円 ( 39,680円 ) | 19日目 |
36,073円 ( 39,680円 ) | 19日目 |
40,883円 ( 44,971円 ) | 19日目 |
35,873円 ( 39,460円 ) | 19日目 |
27,390円 ( 30,129円 ) | 14日目 |
33,066円 ( 36,373円 ) | 19日目 |
33,066円 ( 36,373円 ) | 19日目 |
37,877円 ( 41,665円 ) | 19日目 |
詳細情報
基本情報
ゴムカバー付きのクロスローラ平行ハンド。
【特長】
・ミストやダストの侵入をゴムカバー装着により防ぎ耐環境性が向上します。
・スライド部にクロスローラベアリング保持機構を採用。
・高精度で滑らかな動きを実現します。
・ライド部をオーバーラップ、ロング保持機構により、コンパクトで大きなモーメント荷重に耐えられます。
・クラス10、クラス1000に対応可能です。
