小型クロスローラ平行ハンド BHAシリーズ
- 通常単価(税別)
- 20,790円～48,840円
- 税込単価
- 22,869円～53,724円
【特長】・クロスローラガイドで高精度、滑らか作動：スライド部にクロスローラガイ...
詳細情報を確認する
未確定：候補が171型番あります。
商品情報
外形図
BHA-04AS（最適把持力 40N～80N）
BHA-05AS（最適把持力 80N～150N）

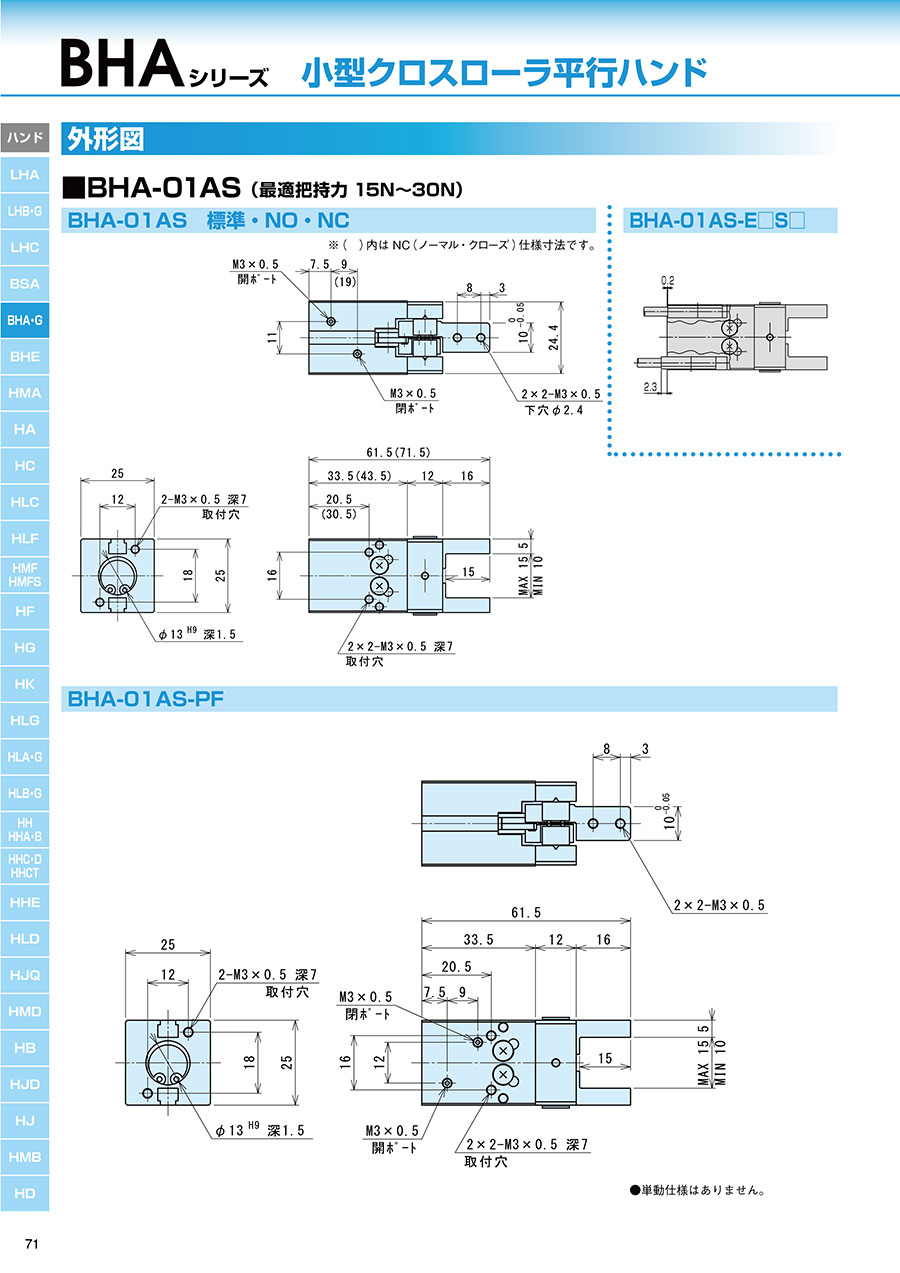

BHA-01AS（最適把持力 15N～30N）
BHA-03AS（最適把持力 30N～50N）
BHA-06AS（最適把持力 100N～250N）
製品仕様
| 型式 | BHA-01AS | BHA-03AS | BHA-04AS | BHA-05AS | BHA-06AS |
|---|---|---|---|---|---|
| 駆動源 | エアー 0.1～0.7MPa（NO、NC仕様は 0.3～0.7MPa） | ||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 動作ストローク（mm） | 5 | 9 | 11 | 15 | 20 |
| シリンダ径（mm） | φ12 | φ16 | φ20 | φ25 | φ32 |
| （mm） | φ6 | φ8 | φ10 | φ12 | φ16 |
| 内部容積［往復］（cm3/回） | 0.32 | 1.58 | 2.89 | 6.32 | 14.07 |
| 繰り返し精度（mm） | ±0.01 | ||||
| 本体質量（g） | 100 | 145 | 253 | 420 | 1100 |
標準（複動）NOタイプ 内部構造図
NCタイプ 内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 9 | 作動軸 B | 軸受鋼 | 17 | NOスプリング | ステンレス線 |
| 2 | ピストン | ステンレス | 10 | アーム | 炭素鋼 | 18 | NCボディ | アルミ |
| 3 | シリンダカバー | 樹脂 | 11 | クロスローラ A | - | 19 | NCピストン | ステンレス |
| 4 | マスタージョウ | 炭素鋼 | 12 | クロスローラ B | - | 20 | NCスプリング | ステンレス線 |
| 5 | ベアリングガイド A | 炭素鋼 | 13 | ピストンシール | - | 21 | 磁石 | - |
| 6 | ベアリングガイド B | 炭素鋼 | 14 | ロッドシール | - | 22 | リテーナー A | - |
| 7 | 支点軸 | 炭素鋼 | 15 | シリンダシール | - | 23 | リテーナー B | - |
| 8 | 作動軸 A | 軸受鋼 | 16 | 止め輪 | - | 24 | クッション | - |
パッキンリスト
| No. | BHA-01AS | BHA-03AS | BHA-04AS | BHA-05AS | BHA-06AS |
|---|---|---|---|---|---|
| 13 | PSD-12 | PSD-16 | PSD-20 | PSD-25 | PSD-32 |
| 14 | MYA-6 | MYA-8 | MYA-10 | MYA-12 | MYA-16 |
| 15 | φ10×φ1 | φ14×φ1 | φ18×φ1 | φ22.3×φ1.02 | S-29 |
選定サポート情報
性能・試験情報
把持力
供給圧力別（Mpa）時においてハンドの爪の長さ?における開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,790円 ( 22,869円 ) | 10日目 |
23,899円 ( 26,289円 ) | 10日目 |
27,621円 ( 30,383円 ) | 10日目 |
23,661円 ( 26,027円 ) | 10日目 |
26,673円 ( 29,340円 ) | 19日目 |
24,090円 ( 26,499円 ) | 在庫品1日目当日出荷可能 |
25,190円 ( 27,709円 ) | 10日目 |
33,829円 ( 37,212円 ) | 19日目 |
27,599円 ( 30,359円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
27,390円 ( 30,129円 ) | 10日目 |
36,316円 ( 39,948円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
25,190円 ( 27,709円 ) | 10日目 |
33,829円 ( 37,212円 ) | 19日目 |
27,599円 ( 30,359円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
27,390円 ( 30,129円 ) | 10日目 |
36,316円 ( 39,948円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
35,873円 ( 39,460円 ) | 19日目 |
25,190円 ( 27,709円 ) | 10日目 |
33,829円 ( 37,212円 ) | 19日目 |
27,599円 ( 30,359円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
27,390円 ( 30,129円 ) | 10日目 |
36,316円 ( 39,948円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
25,190円 ( 27,709円 ) | 10日目 |
33,829円 ( 37,212円 ) | 19日目 |
27,599円 ( 30,359円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
27,390円 ( 30,129円 ) | 10日目 |
36,316円 ( 39,948円 ) | 19日目 |
29,580円 ( 32,538円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
28,611円 ( 31,472円 ) | 10日目 |
23,661円 ( 26,027円 ) | 10日目 |
30,666円 ( 33,733円 ) | 19日目 |
28,490円 ( 31,339円 ) | 10日目 |
28,490円 ( 31,339円 ) | 10日目 |
37,146円 ( 40,861円 ) | 19日目 |
30,481円 ( 33,529円 ) | 19日目 |
33,188円 ( 36,507円 ) | 19日目 |
28,611円 ( 31,472円 ) | 10日目 |
39,632円 ( 43,595円 ) | 19日目 |
33,188円 ( 36,507円 ) | 19日目 |
35,892円 ( 39,481円 ) | 19日目 |
25,641円 ( 28,205円 ) | 10日目 |
37,146円 ( 40,861円 ) | 19日目 |
30,481円 ( 33,529円 ) | 19日目 |
33,188円 ( 36,507円 ) | 19日目 |
28,611円 ( 31,472円 ) | 10日目 |
39,632円 ( 43,595円 ) | 19日目 |
33,188円 ( 36,507円 ) | 19日目 |
35,892円 ( 39,481円 ) | 19日目 |
28,490円 ( 31,339円 ) | 10日目 |
37,146円 ( 40,861円 ) | 19日目 |
詳細情報
基本情報
【特長】
・クロスローラガイドで高精度、滑らか作動：スライド部にクロスローラガイドを採用
・予圧をかけてガタのない、高精度で滑らかな動きを実現、0.1MPaで作動が可能です
・コンパクトでパワフルな把持力：スライド部をオーバーラップ、ロング保持機構により、大きなモーメント荷重に耐えられます
・開閉確認センサ取付可能：全機種2ヶの無接点スイッチの取付が可能です
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
小型クロスローラ平行ハンド BHAシリーズのレビュー
搬送装置用
5
5.02021/05/21
商社より納期が早く助かりました。
センサー付きも納期が早ければありがたいです。
