近藤製作所

ハンド平行ハンド HAシリーズ

カタログ |

通常単価(税別): 25,190円～57,829円

税込単価: 27,709円～63,612円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

兼用調整不要な特殊カムタイプ。【特長】・平行動作：ベアリングと特殊カムによる平行タイプで把持力は15%...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

近藤製作所

通常出荷日：在庫品1日目

よく一緒に見られています

近藤製作所

通常出荷日：14 日目～

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

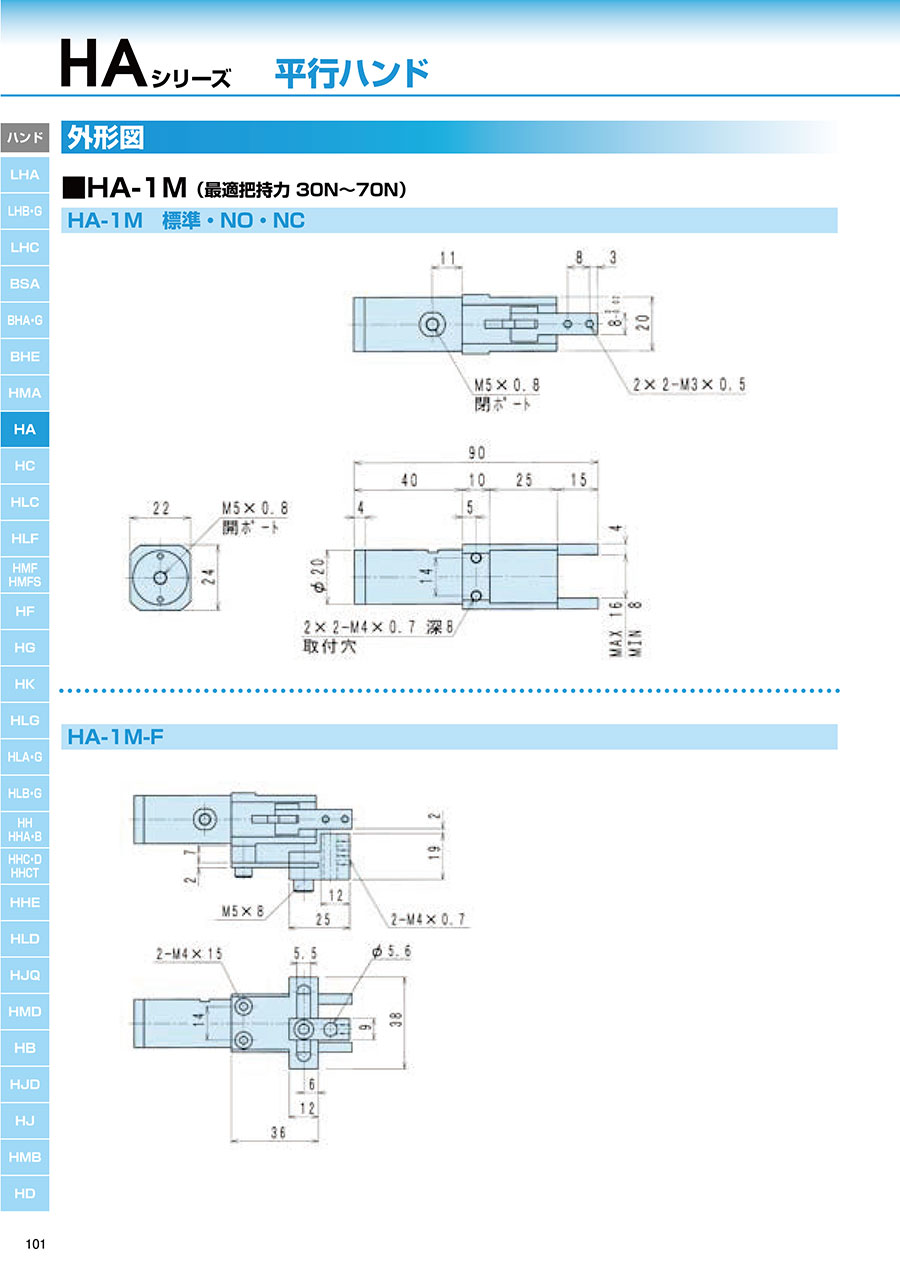

外形図

HA-1M（最適把持力30N～70N）

HA-2MS（最適把持力30N～70N）

HA-3MS（最適把持力50N～100N）

HA-4MS（最適把持力150N～280N）

製品仕様

型式	HA-1M
駆動源	エアー 0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	8
シリンダ径（mm）	φ15
ロッド径（mm）	φ8
内部容積［往復］（cm³/回）	2.1
繰り返し精度（mm）	±0.03
本体質量（g）	100

型式	HA-2MS	HA-3MS	HA-4MS
駆動源	エアー 0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	16	26	41
シリンダ径（mm）	φ20	φ25	φ40
ロッド径（mm）	φ10	φ14	φ16
内部容積［往復］（cm³/回）	4.4	10.8	47.4
繰り返し精度（mm）	±0.03
本体質量（kg）	0.28	0.58	1.52

HA-1M内部構造図

HA-1Mパーツリスト

HA-1Mパッキンリスト

No.	名称	材質	No.	名称	材質
1	ボディ	アルミ	8	ロッドシール	-
2	ピストン	ステンレス	9	シリンダシール	-
3	マスタージョウ	炭素鋼	10	ベアリング	-
4	カム	ステンレス	11	NOスプリング	ピアノ線
5	支点軸	炭素鋼	12	NCボディ	アルミ
6	ヘッドカバー	アルミ	13	NCヘッドカバー	アルミ
7	ピストンシール	-	14	NCスプリング	ピアノ線

No.	HA-1M
7	PSD-15
8	MYA-5
9	S-15

HA-MS内部構造図

HA-MSパーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	ボディ	アルミ	8	ピニオンギア	炭素鋼	15	NCスプリング	ステンレス線
2	シリンダ	アルミ	9	ピストンシール	-	16	磁石	-
3	シリンダカバー	樹脂	10	シリンダシールA	-	17	シリンダシールB	-
4	ピストンA	ステンレス	11	ロッドシール	-	-	-	-
5	ピストンB	樹脂	12	NOスプリング	ステンレス線	-	-	-
6	マスタージョウ	炭素鋼	13	NCシリンダ	アルミ	-	-	-
7	ピニオンギア軸	炭素鋼	14	NCピストン	ステンレス	-	-	-

HA-MSパッキンリスト

No.	HA-2MS	HA-3MS	HA-4MS
9	PSD-20	PSD-25	PSD-40
10	S-18	S-22	S-36
11	MYA-10	MYA-14	MYA-16
17	S-18	P-21	S-36

選定サポート情報

HA-1M型式表示方法

HA-MS型式表示方法

性能・試験情報

把持力

供給圧力別（MPa）時においてハンドの爪の長さ?における開方向、閉方向に作用する把持力を表します。

型番リスト

表示件数

型番

把持方法

作動方式

本体形状

シリンダ径

(φ)

ロッド径

(φ)

動作ストローク

(mm)

オプション

センサ・個数

センサ記号

RoHS?

最小発注数量

挟むパラレルタイプ / 開くパラレルタイプ	複動形	円筒形	15	8	8	なし	なし	-	10	1個
開くパラレルタイプ	ノーマルクローズ	円筒形	15	8	8	ノーマルクローズ	なし	-	10	1個
挟むパラレルタイプ	ノーマルオープン	円筒形	15	8	8	ノーマルオープン	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	20	10	16	なし	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	20	10	16	なし	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	20	10	16	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	20	10	16	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	20	10	16	なし	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	20	10	16	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	20	10	16	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	20	10	16	なし	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	20	10	16	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	20	10	16	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	20	10	16	なし	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	20	10	16	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	20	10	16	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	20	10	16	ノーマルクローズ	なし	-	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	20	10	16	ノーマルオープン	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	25	14	26	なし	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	25	14	26	なし	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	25	14	26	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	25	14	26	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	25	14	26	なし	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	25	14	26	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	25	14	26	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	25	14	26	なし	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	25	14	26	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	25	14	26	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	25	14	26	なし	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	25	14	26	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	25	14	26	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	25	14	26	ノーマルクローズ	なし	-	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	25	14	26	ノーマルオープン	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	40	16	41	なし	なし	-	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	40	16	41	なし	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	40	16	41	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	40	16	41	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・1個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	40	16	41	なし	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	40	16	41	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	40	16	41	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・2個	KET2	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	40	16	41	なし	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	40	16	41	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	40	16	41	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・1個	KET3	10	1個
挟むパラレルタイプ / 開くパラレルタイプ	複動形	角形	40	16	41	なし	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	40	16	41	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	40	16	41	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・2個	KET3	10	1個
開くパラレルタイプ	ノーマルクローズ	角形	40	16	41	ノーマルクローズ	なし	-	10	1個
挟むパラレルタイプ	ノーマルオープン	角形	40	16	41	ノーマルオープン	なし	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

31,080円 ( 34,188円 )	14日目
37,290円 ( 41,019円 )	14日目
31,790円 ( 34,969円 )	14日目
25,190円 ( 27,709円 )	在庫品1日目当日出荷可能
26,290円 ( 28,919円 )	14日目
36,875円 ( 40,563円 )	19日目
31,865円 ( 35,052円 )	19日目
29,590円 ( 32,549円 )	14日目
39,880円 ( 43,868円 )	19日目
34,872円 ( 38,359円 )	19日目
26,290円 ( 28,919円 )	14日目
36,875円 ( 40,563円 )	19日目
31,865円 ( 35,052円 )	19日目
29,590円 ( 32,549円 )	14日目
39,880円 ( 43,868円 )	19日目
34,872円 ( 38,359円 )	19日目
31,790円 ( 34,969円 )	14日目
27,390円 ( 30,129円 )	14日目
38,280円 ( 42,108円 )	在庫品1日目当日出荷可能
36,190円 ( 39,809円 )	14日目
45,516円 ( 50,068円 )	19日目
41,885円 ( 46,074円 )	19日目
38,390円 ( 42,229円 )	14日目
48,433円 ( 53,276円 )	19日目
43,570円 ( 47,927円 )	19日目
36,190円 ( 39,809円 )	14日目
45,516円 ( 50,068円 )	19日目
41,885円 ( 46,074円 )	19日目
38,390円 ( 42,229円 )	14日目
48,433円 ( 53,276円 )	19日目
43,570円 ( 47,927円 )	19日目
41,690円 ( 45,859円 )	14日目
37,290円 ( 41,019円 )	14日目
48,821円 ( 53,703円 )	3日目
43,890円 ( 48,279円 )	14日目
55,240円 ( 60,764円 )	19日目
50,378円 ( 55,416円 )	19日目
47,190円 ( 51,909円 )	14日目
57,829円 ( 63,612円 )	19日目
53,296円 ( 58,626円 )	19日目
43,890円 ( 48,279円 )	14日目
55,240円 ( 60,764円 )	19日目
50,378円 ( 55,416円 )	19日目
47,190円 ( 51,909円 )	14日目
57,829円 ( 63,612円 )	19日目
53,296円 ( 58,626円 )	19日目
51,590円 ( 56,749円 )	14日目
46,090円 ( 50,699円 )	14日目

詳細情報

基本情報

基本情報

兼用調整不要な特殊カムタイプ。
【特長】
・平行動作：ベアリングと特殊カムによる平行タイプで把持力は15%アップと高効率です。
・動作ストロークが長い：軽量コンパクト設計でストローク8mmと兼用範囲が大きく、扱いやすくなっています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

近藤製作所
【近藤製作所】ツールチェンジャー【オートハンドチェンジャー KHCシリーズ】
近藤製作所
チャックパワフルチャック CKLシリーズ
近藤製作所
ハンド薄型ロングストローク平行ハンド HLCシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
