広角ハンド HDシリーズ
- 数量スライド割引
- 通常単価(税別)
- 39,188円～76,958円
- 税込単価
- 43,107円～84,654円
リアクションなしのスムーズ移動。【特長】・爪の開き角度が180°。ワークと爪と...
詳細情報を確認する未確定：候補が30型番あります。
商品情報

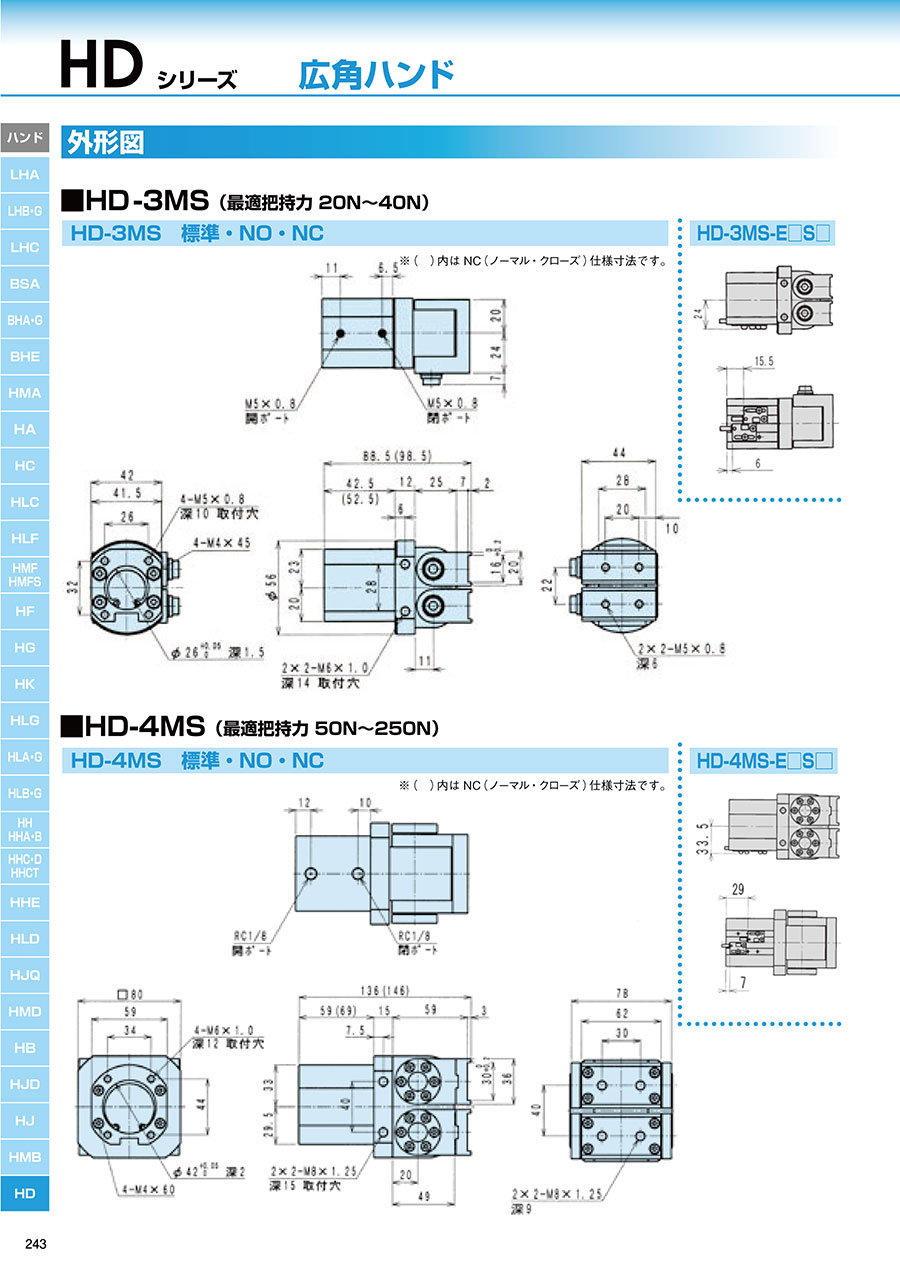

外形図
■HD -3MS （最適把持力 20N～40N）
■HD-4MS （最適把持力 50N～250N）
製品仕様
■内部構造図、パーツ・パッキンリスト
製品仕様
| 型番 | HD-3MS | HD-4MS |
|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |
| 周囲温度 （℃） | 5～60 | |
| 開き角度 | 0℃～180℃ | |
| シリンダ径 （mm） | φ25 | φ40 |
| ロッド径 （mm） | φ14 | φ16 |
| 内部容積［往復］ （cm3／回） | 7.8 | 53.2 |
| 繰り返し精度 （mm） | ±0.2 | ±0.1 |
| 本体質量 （kg） | 0.6 | 2.4 |
製品仕様
※耐屈曲センサ
商品特長詳細
■把持力
供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,690円 ( 45,859円 ) | 19日目 |
39,188円 ( 43,107円 ) | 19日目 |
47,982円 ( 52,780円 ) | 19日目 |
43,605円 ( 47,966円 ) | 19日目 |
41,702円 ( 45,872円 ) | 19日目 |
50,606円 ( 55,667円 ) | 19日目 |
46,231円 ( 50,854円 ) | 19日目 |
39,188円 ( 43,107円 ) | 19日目 |
47,982円 ( 52,780円 ) | 19日目 |
43,605円 ( 47,966円 ) | 19日目 |
41,702円 ( 45,872円 ) | 19日目 |
50,606円 ( 55,667円 ) | 19日目 |
46,231円 ( 50,854円 ) | 19日目 |
44,451円 ( 48,896円 ) | 19日目 |
43,890円 ( 48,279円 ) | 19日目 |
65,531円 ( 72,084円 ) | 19日目 |
67,838円 ( 74,622円 ) | 19日目 |
74,471円 ( 81,918円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
76,958円 ( 84,654円 ) | 19日目 |
72,812円 ( 80,093円 ) | 19日目 |
67,838円 ( 74,622円 ) | 19日目 |
74,471円 ( 81,918円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
76,958円 ( 84,654円 ) | 19日目 |
72,812円 ( 80,093円 ) | 19日目 |
72,184円 ( 79,402円 ) | 19日目 |
68,026円 ( 74,829円 ) | 19日目 |
詳細情報
基本情報
リアクションなしのスムーズ移動。
【特長】
・爪の開き角度が180°。ワークと爪との干渉がないので、侵入スペースが小さくてすみ、補助スライドの必要もありません。
・取付けが容易。取付け面が3方向ありますので、あらゆる方向からの取付けが可能です。
・軽量でコンパクト。ボディは軽量コンパクト。しかも強力な把持力を発揮します。
・開閉確認センサ。シリーズの全機種に2ヶ所のスイッチの取付けが可能です。
・ベアリング仕様を標準。
