近藤製作所

ハンド大把持力平行ハンド HHシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 212,520円～288,494円特別価格

税込単価: 233,772円～317,343円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

軽量・大把持力の平行ハンド。【特長】・省スペース：全高が低いため、ハンド取付時...

把持方法
挟むパラレルタイプ / 開くパラレルタイプ
フィンガの数
2本
種類
本体
本体形状
角形
環境・用途
標準
付加機能
なし
ストローク調節機構
なし
オプション
なし

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

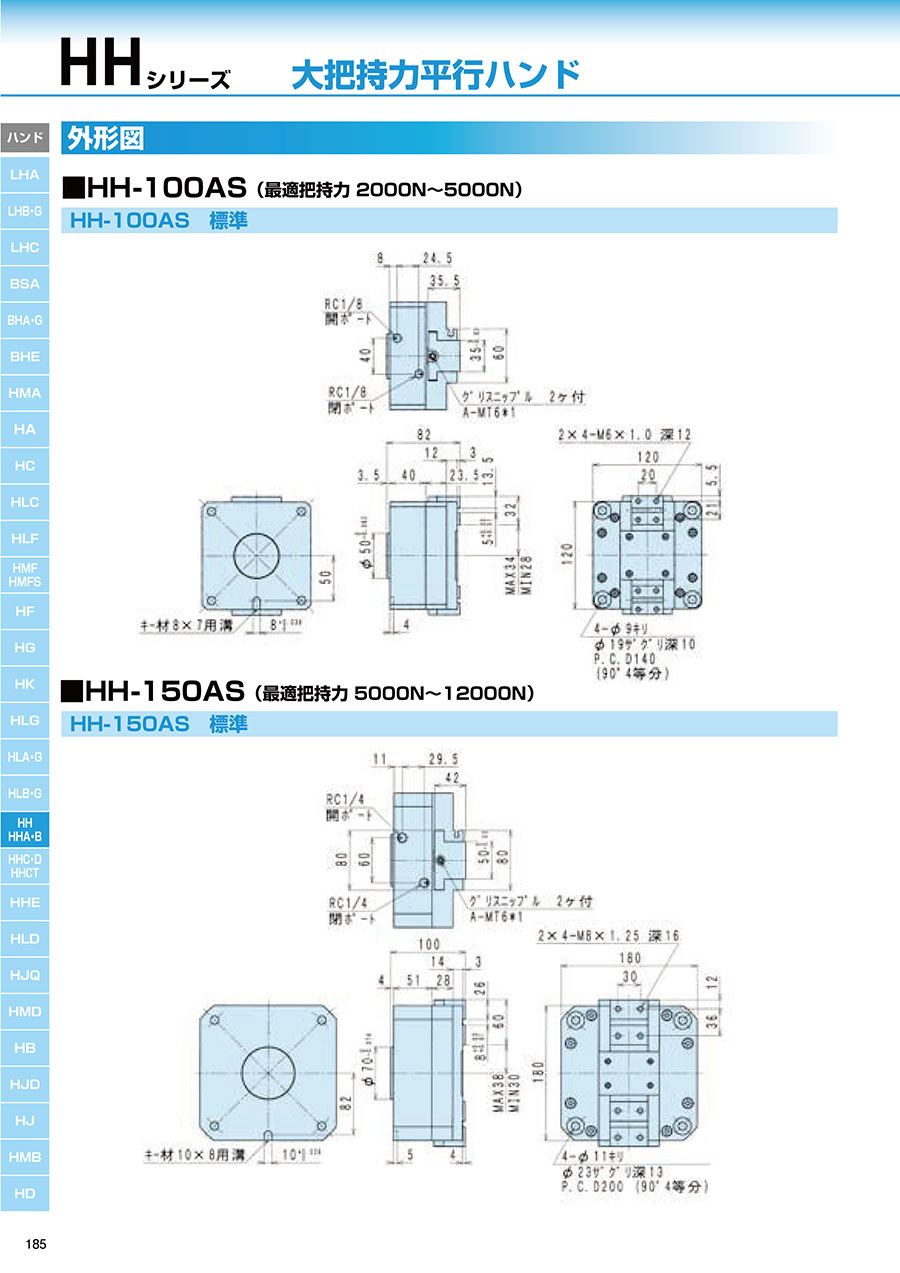

外形図

HH-100AS （最適把持力 2000N～5000N）

HH-150AS （最適把持力 5000N～12000N）

HH-200AS （最適把持力 8000N～22000N）

製品仕様

型番	HH-100AS	HH-150AS	HH-200AS
駆動源	エアー 0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	12	16	20
シリンダ径（mm）	φ100	φ150	φ200
ロッド径（mm）	φ20	φ24	φ34
内部容積［往復］（cm³/mm）	227	837	1795
繰り返し精度（mm）	±0.01
本体質量（kg）	3.4	8.8	21

内部構造図、パーツ・パッキンリスト

選定サポート情報

性能・試験情報

型番リスト

表示件数

型番

シリンダ径

(φ)

ロッド径

(φ)

動作ストローク

(mm)

センサ・個数

RoHS?

最小発注数量

100	20	12	なし	10	1個
100	20	12	無接点2芯L字・1個	10	1個
100	20	12	無接点2芯L字・2個	10	1個
100	20	12	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
100	20	12	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
100	20	12	無接点3芯L字・1個	10	1個
100	20	12	無接点3芯L字・2個	10	1個
100	20	12	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
100	20	12	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
150	24	16	なし	10	1個
150	24	16	無接点2芯L字・1個	10	1個
150	24	16	無接点2芯L字・2個	10	1個
150	24	16	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
150	24	16	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
150	24	16	無接点3芯L字・1個	10	1個
150	24	16	無接点3芯L字・2個	10	1個
150	24	16	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
150	24	16	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個

通常単価(税別) (税込単価)	通常出荷日

212,520円 ( 233,772円 )	19日目
214,651円193,185円 ( 212,504円 )	19日目
217,415円195,673円 ( 215,240円 )	19日目
214,651円193,185円 ( 212,504円 )	19日目
217,415円195,673円 ( 215,240円 )	19日目
214,651円193,185円 ( 212,504円 )	19日目
217,415円195,673円 ( 215,240円 )	19日目
214,651円193,185円 ( 212,504円 )	19日目
217,415円195,673円 ( 215,240円 )	19日目
283,811円 ( 312,192円 )	19日目
285,730円257,157円 ( 282,873円 )	19日目
288,494円259,644円 ( 285,608円 )	19日目
285,730円257,157円 ( 282,873円 )	19日目
288,494円259,644円 ( 285,608円 )	19日目
285,730円257,157円 ( 282,873円 )	19日目
288,494円259,644円 ( 285,608円 )	19日目
285,730円257,157円 ( 282,873円 )	19日目
288,494円259,644円 ( 285,608円 )	19日目

詳細情報

基本情報

基本情報

軽量・大把持力の平行ハンド。
【特長】
・省スペース：全高が低いため、ハンド取付時スペースがいらない。
・軽量で大把持力：従来に比べ1ランク下のロボットが選定できます。
・高剛性・高耐久性：衝撃に強いT型スライドガイドを採用。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
