近藤製作所

ハンド 大把持180°広角ハンド HJDシリーズ

ハンド 大把持180°広角ハンド HJDシリーズ
  • 一部SALE 2026/01/31まで
  • 数量スライド割引
通常単価(税別)
37,290円～62,665円特別価格
税込単価
41,019円～68,932円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

チャック パワフルチャック CKLシリーズ

近藤製作所

チャック パワフルチャック CKLシリーズ
5
通常価格(税別)： 29,580円 (税込価格：32,538円)

通常出荷日：14 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンド 薄型ロングストロークハンド HLFシリーズ

近藤製作所

ハンド 薄型ロングストロークハンド HLFシリーズ
0
通常価格(税別)： 30,863円 (税込価格：33,949円)

通常出荷日：14 日目 ～

広角180度 開閉が可能な薄型ハンド。【特長】・広角180°開閉が可能な大把持...

詳細情報を確認する
未確定：候補が60型番あります。
数量：

商品情報

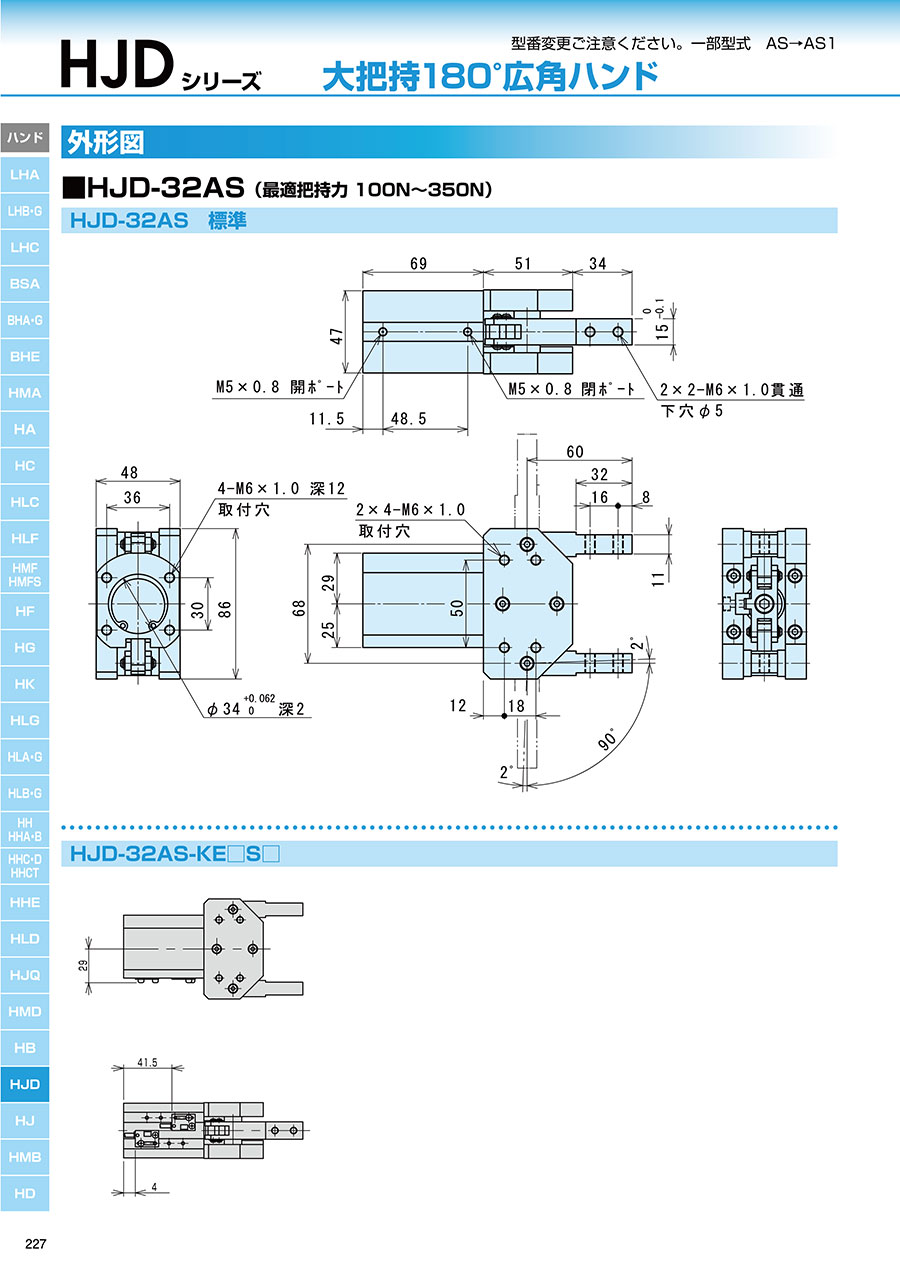

外形図

HJD-32AS

ハンド 大把持180°広角ハンド HJDシリーズ 外形図1

最適把持力 100～350N

HJD-40AS

ハンド 大把持180°広角ハンド HJDシリーズ 外形図2

最適把持力 100～650N

HJD-50AS1

ハンド 大把持180°広角ハンド HJDシリーズ 外形図3

最適把持力 300～1,200N

HJD-63AS1

ハンド 大把持180°広角ハンド HJDシリーズ 外形図4

最適把持力 500～2,500N

製品仕様

型番HJD-32ASHJD-40ASHJD-50AS1HJD-63AS1
駆動源エアー0.3～0.7MPa
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
開き角度-4～+184°
シリンダ径（mm）φ32φ40φ50φ63
ロッド径（mm）φ14φ16φ20φ20
内部容積［往復］（cm3/回）46.088.7180.8331.5
繰り返し精度（mm）±0.1
本体質量（kg）1.031.582.673.97

性質性能情報・試験情報

性能データ

■把持力

供給圧力別（MPa）時においてハンドの爪の長さLにおける閉方向に作用する把持力を表します。

ハンド 大把持180°広角ハンド HJDシリーズ 性能データ1
ハンド 大把持180°広角ハンド HJDシリーズ 性能データ2

型番リスト

表示件数
  • 1
    • 型番
    HJD-32AS
    HJD-32AS-ET2S1
    HJD-32AS-ET2S2
    HJD-32AS-ET3S1
    HJD-32AS-ET3S2
    HJD-40AS
    HJD-40AS-ET2S1
    HJD-40AS-ET2S2
    HJD-40AS-ET3S1
    HJD-40AS-ET3S2
    HJD-50AS1
    HJD-50AS1-E24LS1
    HJD-50AS1-E24LS2
    HJD-50AS1-E24S1
    HJD-50AS1-E24S2
    HJD-50AS1-E25LS1
    HJD-50AS1-E25LS2
    HJD-50AS1-E25S1
    HJD-50AS1-E25S2
    HJD-50AS1-E40LS1
    HJD-50AS1-E40LS2
    HJD-50AS1-E40S1
    HJD-50AS1-E40S2
    HJD-50AS1-E41LS1
    HJD-50AS1-E41LS2
    HJD-50AS1-E41S1
    HJD-50AS1-E41S2
    HJD-50AS1-ET2LS1
    HJD-50AS1-ET2LS2
    HJD-50AS1-ET2S1
    HJD-50AS1-ET2S2
    HJD-50AS1-ET3LS1
    HJD-50AS1-ET3LS2
    HJD-50AS1-ET3S1
    HJD-50AS1-ET3S2
    HJD-63AS1
    HJD-63AS1-E24LS1
    HJD-63AS1-E24LS2
    HJD-63AS1-E24S1
    HJD-63AS1-E24S2
    HJD-63AS1-E25LS1
    HJD-63AS1-E25LS2
    HJD-63AS1-E25S1
    HJD-63AS1-E25S2
    HJD-63AS1-E40LS1
    HJD-63AS1-E40LS2
    HJD-63AS1-E40S1
    HJD-63AS1-E40S2
    HJD-63AS1-E41LS1
    HJD-63AS1-E41LS2
    HJD-63AS1-E41S1
    HJD-63AS1-E41S2
    HJD-63AS1-ET2LS1
    HJD-63AS1-ET2LS2
    HJD-63AS1-ET2S1
    HJD-63AS1-ET2S2
    HJD-63AS1-ET3LS1
    HJD-63AS1-ET3LS2
    HJD-63AS1-ET3S1
    HJD-63AS1-ET3S2

    シリンダ径

    (φ)

    ロッド径

    (φ)

    センサ・個数

    		RoHS?最小発注数量
    32
    14
    なし
    10
    1個
    32
    14
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    32
    14
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    32
    14
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    32
    14
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    40
    16
    なし
    10
    1個
    40
    16
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    40
    16
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    40
    16
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    40
    16
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    なし
    10
    1個
    50
    20
    有接点2芯L字・1個
    10
    1個
    50
    20
    有接点2芯L字・2個
    10
    1個
    50
    20
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    有接点2芯L字・1個
    10
    1個
    50
    20
    有接点2芯L字・2個
    10
    1個
    50
    20
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    無接点3芯L字・1個
    10
    1個
    50
    20
    無接点3芯L字・2個
    10
    1個
    50
    20
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    無接点2芯L字・1個
    10
    1個
    50
    20
    無接点2芯L字・2個
    10
    1個
    50
    20
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    無接点2芯L字・1個
    10
    1個
    50
    20
    無接点2芯L字・2個
    10
    1個
    50
    20
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    50
    20
    無接点3芯L字・1個
    10
    1個
    50
    20
    無接点3芯L字・2個
    10
    1個
    50
    20
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    50
    20
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    なし
    10
    1個
    63
    20
    有接点2芯L字・1個
    10
    1個
    63
    20
    有接点2芯L字・2個
    10
    1個
    63
    20
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    有接点2芯L字・1個
    10
    1個
    63
    20
    有接点2芯L字・2個
    10
    1個
    63
    20
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    無接点3芯L字・1個
    10
    1個
    63
    20
    無接点3芯L字・2個
    10
    1個
    63
    20
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    無接点2芯L字・1個
    10
    1個
    63
    20
    無接点2芯L字・2個
    10
    1個
    63
    20
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    無接点2芯L字・1個
    10
    1個
    63
    20
    無接点2芯L字・2個
    10
    1個
    63
    20
    無接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    無接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    63
    20
    無接点3芯L字・1個
    10
    1個
    63
    20
    無接点3芯L字・2個
    10
    1個
    63
    20
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    63
    20
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    37,290円
    ( 41,019円 )
    19日目
    40,900円36,810円
    ( 40,491円 )
    19日目
    43,905円39,514円
    ( 43,465円 )
    19日目
    40,900円36,810円
    ( 40,491円 )
    19日目
    43,905円39,514円
    ( 43,465円 )
    19日目
    42,527円
    ( 46,780円 )
    19日目
    43,905円39,514円
    ( 43,465円 )
    19日目
    45,533円
    ( 50,086円 )
    19日目
    43,905円39,514円
    ( 43,465円 )
    19日目
    45,533円40,979円
    ( 45,077円 )
    19日目
    43,890円40,378円
    ( 44,416円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    51,837円46,653円
    ( 51,318円 )
    19日目
    57,829円52,046円
    ( 57,251円 )
    19日目
    51,837円46,653円
    ( 51,318円 )
    19日目
    57,829円52,046円
    ( 57,251円 )
    19日目
    51,837円46,653円
    ( 51,318円 )
    19日目
    57,829円52,046円
    ( 57,251円 )
    19日目
    51,837円46,653円
    ( 51,318円 )
    19日目
    57,829円52,046円
    ( 57,251円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    48,433円43,589円
    ( 47,948円 )
    19日目
    51,351円46,215円
    ( 50,837円 )
    19日目
    49,390円
    ( 54,329円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円
    ( 61,833円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
    56,699円51,029円
    ( 56,132円 )
    19日目
    62,665円56,398円
    ( 62,038円 )
    19日目
    56,699円51,029円
    ( 56,132円 )
    19日目
    62,665円56,398円
    ( 62,038円 )
    19日目
    56,699円51,029円
    ( 56,132円 )
    19日目
    62,665円56,398円
    ( 62,038円 )
    19日目
    56,699円51,029円
    ( 56,132円 )
    19日目
    62,665円56,398円
    ( 62,038円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円
    ( 61,833円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
    53,296円47,966円
    ( 52,763円 )
    19日目
    56,212円50,590円
    ( 55,649円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    広角180度 開閉が可能な薄型ハンド。

    【特長】
    ・広角180°開閉が可能な大把持力ハンド。
    ・トグル機構により小型で強い把持力：広角180°開閉でシンプルな動作可能。
    ・ピストンガイド採用：ピストンの動作フラツキ防止することで繰り返し精度UP。
    ・直接ピストンに負荷がかからず耐久性UP。
    ・マスタージョウの外的負荷をガイドが受けるため、剛性UP。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
