超小型クロスローラ平行ハンド BSAシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 19,689円～32,065円特別価格
- 税込単価
- 21,658円～35,272円特別価格
複数個取り付け可能な超小型タイプ。【特長】・超小型平行ハンド。全長50mm。幅...
詳細情報を確認する商品情報

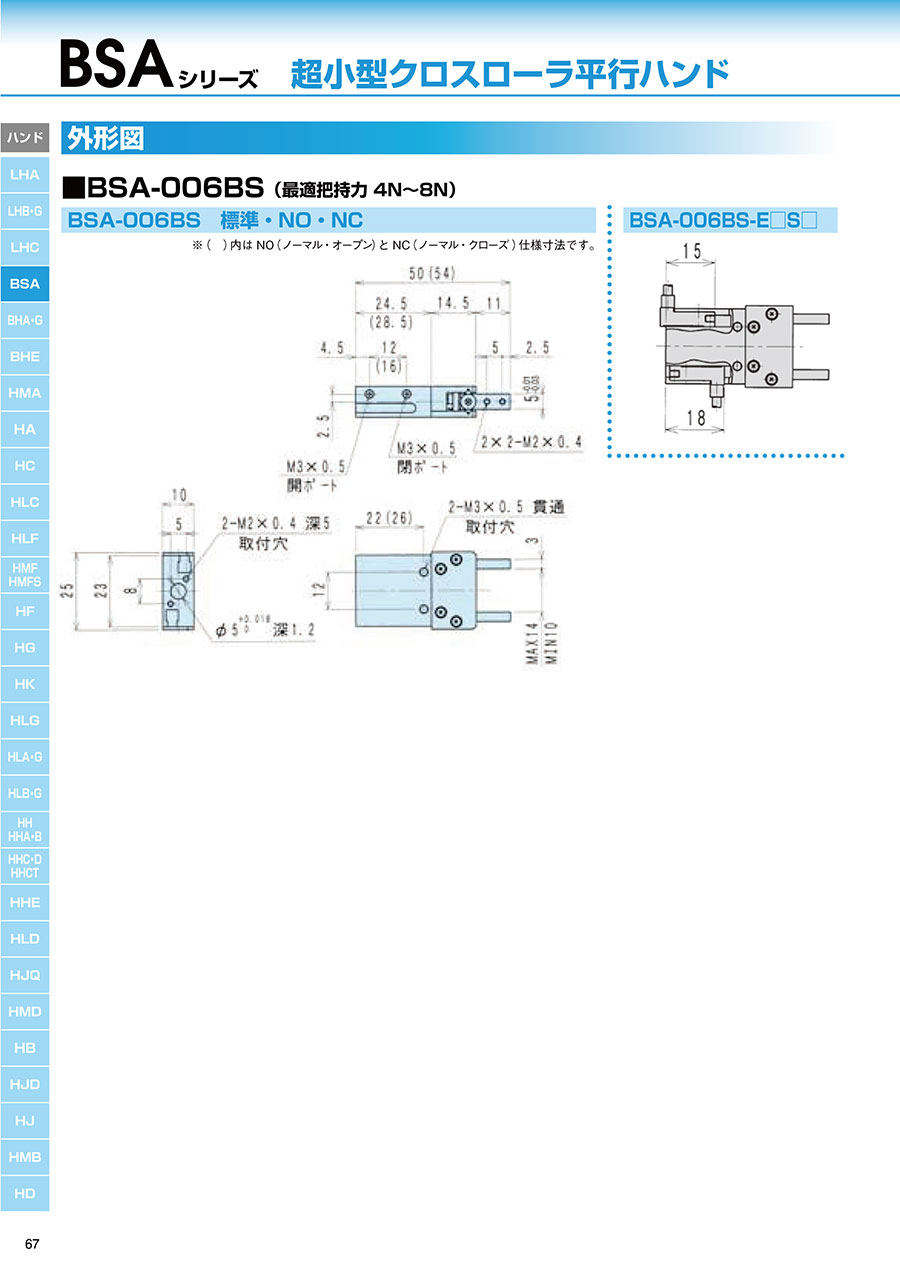

外形図
■BSA-006BS （最適把持力 4N～8N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
製品仕様
■内部構造図、パーツ・パッキンリスト
製品仕様
| 型番 | BSA-006BS |
|---|---|
| 駆動源 | エアー 0.15～0.7MPa |
| 潤滑 | 無給油またはタービン油1種（ISOVG32） |
| 周囲温度 （℃） | 5～60 |
| 動作ストローク （mm） | 4 |
| シリンダ径 （mm） | φ6 |
| ロッド径 （mm） | φ3 |
| 内部容積［往復］ （cm3／回） | 0.10 |
| 繰り返し精度 （mm） | ±0.01 |
| 本体質量 （g） | 34 |
製品仕様
※耐屈曲センサ
商品特長詳細
■把持力
供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,689円 ( 21,658円 ) | 19日目 |
21,609円19,880円 ( 21,868円 ) | 19日目 |
29,840円26,856円 ( 29,542円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
32,065円28,858円 ( 31,744円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
21,609円19,880円 ( 21,868円 ) | 19日目 |
29,840円26,856円 ( 29,542円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
32,065円28,858円 ( 31,744円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
21,609円19,880円 ( 21,868円 ) | 19日目 |
29,840円26,856円 ( 29,542円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
32,065円28,858円 ( 31,744円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
21,609円19,880円 ( 21,868円 ) | 19日目 |
29,840円26,856円 ( 29,542円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
24,697円22,227円 ( 24,450円 ) | 19日目 |
32,065円28,858円 ( 31,744円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,389円24,650円 ( 27,115円 ) | 19日目 |
21,609円19,880円 ( 21,868円 ) | 19日目 |
詳細情報
基本情報
複数個取り付け可能な超小型タイプ。
【特長】
・超小型平行ハンド。全長50mm。幅25mm。薄さわずか10mmの超小型タイプです。小物ワークの搬送・組み付けに最適です。
・取付が容易。側面取付（タップ・通し穴）、上面取付（タップ）が可能。複数ワークを同時にクランプする複数個取付が出来ます。
・クロスローラガイドで高精度・滑らか作動。スライド部にクロスローラガイドを採用。予圧をかけてガタの無い、高精度で滑らかな動きを実現しました。
