薄型平行ハンド（クロスローラタイプ） HLBシリーズ
- 通常単価(税別)
- 31,790円～43,570円
- 税込単価
- 34,969円～47,927円
通常出荷日：14日目～19日目
滑らか作動で高精度な薄型平行ハンド。【特長】・クロスローラタイプのベアリングガイドで、滑らかで高精度な...
詳細を確認
未確定：候補が51型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

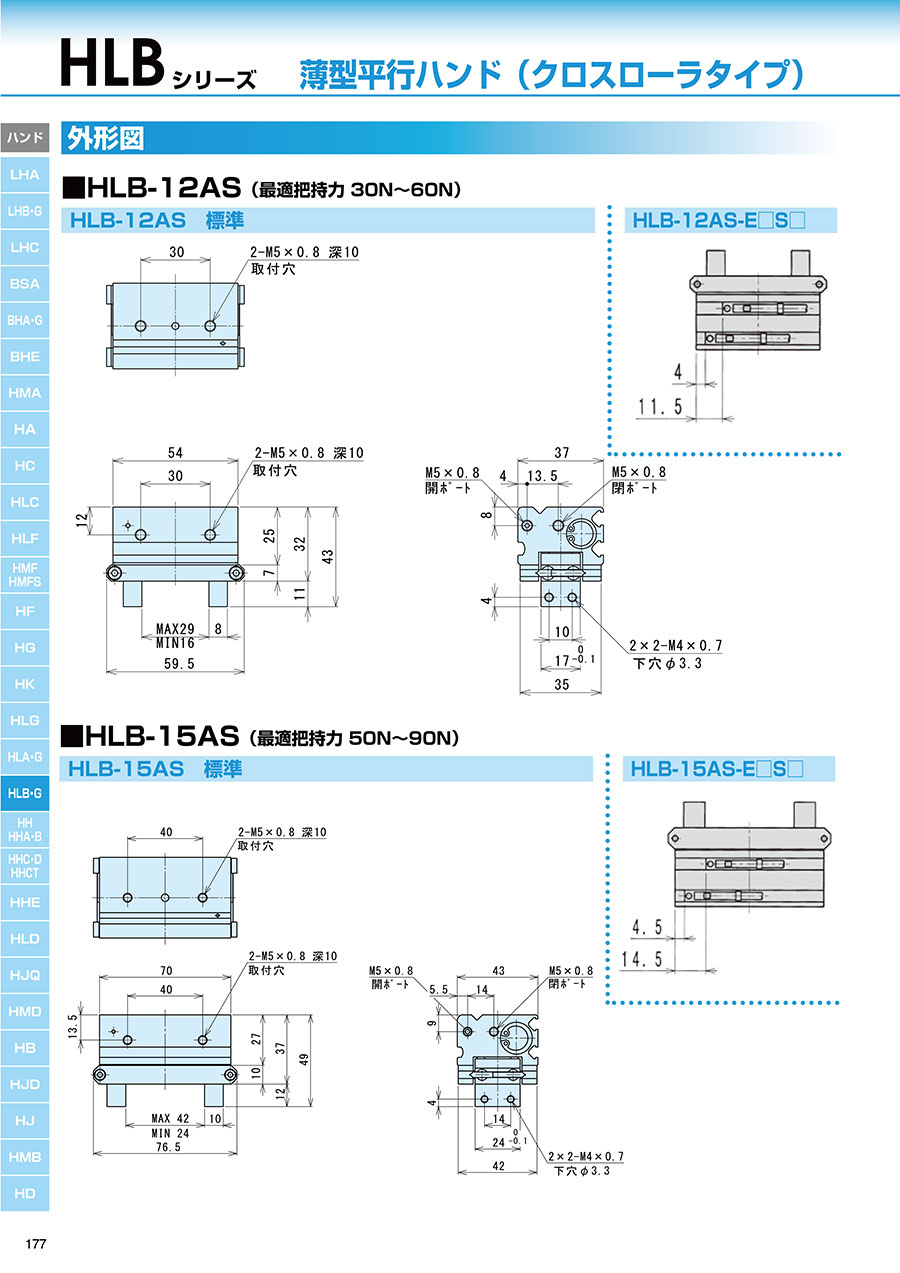

外形図
HLB-12AS（最適把持力30N～60N）
HLB-15AS（最適把持力50N～90N）
HLB-20AS（最適把持力80N～150N）
製品仕様
| 型式 | HLB-12AS | HLB-15AS | HLB-20AS |
|---|---|---|---|
| 駆動源 | エアー 0.1～0.7MPa | ||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||
| 周囲温度（℃） | 5～60 | ||
| 動作ストローク（mm） | 13 | 18 | 23 |
| シリンダ径（mm） | φ12 | φ15 | φ20 |
| 内部容積［往復］（cm3/回） | 1.47 | 3.18 | 7.22 |
| 繰り返し精度（mm） | ±0.01 | ||
| 本体質量（g） | 214 | 402 | 678 |
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 8 | ベアリングガイド B | 炭素鋼 | 15 | 平行ピン | 炭素鋼 |
| 2 | マスタージョウ | 炭素鋼 | 9 | 磁石 | - | 16 | ニードルローラA | 高炭素クロム軸受鋼 |
| 3 | ピストン | ステンレス | 10 | 小径球軸受 | - | 17 | ニードルローラB | 高炭素クロム軸受鋼 |
| 4 | カム | ステンレス | 11 | クロスローラ | 高炭素クロム軸受鋼 | 18 | シリンダシール | - |
| 5 | シリンダカバー | 樹脂 | 12 | ピストンシール | - | - | - | - |
| 6 | マグネット押さえ | 樹脂 | 13 | 止め輪 | ステンレス | - | - | - |
| 7 | ベアリングガイド A | 炭素鋼 | 14 | ベアリングオサエ | ステンレス | - | - | - |
パッキンリスト
| No. | HLB-12AS | HLB-15AS | HLB-20AS |
|---|---|---|---|
| 12 | MYA-9 | MYA-11 | MYA-16 |
| 18 | φ10×φ1 | φ14×φ1 | φ18×φ1 |
選定サポート情報
型式表示方法
性能・試験情報
把持力
供給圧力別（MPa）時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
31,790円 ( 34,969円 ) | 14日目 |
36,875円 ( 40,563円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
36,875円 ( 40,563円 ) | 14日目 |
39,880円 ( 43,868円 ) | 14日目 |
36,875円 ( 40,563円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
36,875円 ( 40,563円 ) | 14日目 |
39,880円 ( 43,868円 ) | 14日目 |
36,875円 ( 40,563円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
36,875円 ( 40,563円 ) | 14日目 |
39,880円 ( 43,868円 ) | 14日目 |
36,875円 ( 40,563円 ) | 19日目 |
39,880円 ( 43,868円 ) | 19日目 |
36,875円 ( 40,563円 ) | 14日目 |
39,880円 ( 43,868円 ) | 14日目 |
32,890円 ( 36,179円 ) | 14日目 |
37,877円 ( 41,665円 ) | 19日目 |
40,883円 ( 44,971円 ) | 19日目 |
37,877円 ( 41,665円 ) | 14日目 |
40,883円 ( 44,971円 ) | 14日目 |
37,877円 ( 41,665円 ) | 19日目 |
40,883円 ( 44,971円 ) | 19日目 |
37,877円 ( 41,665円 ) | 14日目 |
40,883円 ( 44,971円 ) | 14日目 |
37,877円 ( 41,665円 ) | 19日目 |
40,883円 ( 44,971円 ) | 19日目 |
37,877円 ( 41,665円 ) | 14日目 |
40,883円 ( 44,971円 ) | 14日目 |
37,877円 ( 41,665円 ) | 19日目 |
40,883円 ( 44,971円 ) | 19日目 |
37,877円 ( 41,665円 ) | 14日目 |
40,883円 ( 44,971円 ) | 14日目 |
37,290円 ( 41,019円 ) | 14日目 |
41,885円 ( 46,074円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
41,885円 ( 46,074円 ) | 14日目 |
43,570円 ( 47,927円 ) | 14日目 |
41,885円 ( 46,074円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
41,885円 ( 46,074円 ) | 14日目 |
43,570円 ( 47,927円 ) | 14日目 |
41,885円 ( 46,074円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
41,885円 ( 46,074円 ) | 14日目 |
43,570円 ( 47,927円 ) | 14日目 |
41,885円 ( 46,074円 ) | 19日目 |
43,570円 ( 47,927円 ) | 19日目 |
41,885円 ( 46,074円 ) | 14日目 |
43,570円 ( 47,927円 ) | 14日目 |
詳細情報
基本情報
滑らか作動で高精度な薄型平行ハンド。
【特長】
・クロスローラタイプのベアリングガイドで、滑らかで高精度な作動を実現。
・全高が低く、コンパクト設計。ストロークが長いので、大小のワークに兼用対応できます。
