近藤製作所

薄型広角ハンド HMDシリーズ

薄型広角ハンド HMDシリーズ
  • 一部SALE 2026/01/31まで
  • 数量スライド割引
通常単価(税別)
15,745円～25,520円特別価格
税込単価
17,320円～28,072円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ハンド 小型クロスローラ平行ハンド BHGシリーズ

近藤製作所

ハンド 小型クロスローラ平行ハンド BHGシリーズ
0
通常価格(税別)： 25,190円 (税込価格：27,709円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

センタリングハンド BHEシリーズ

近藤製作所

センタリングハンド BHEシリーズ
0
通常価格(税別)： 28,490円 (税込価格：31,339円)

通常出荷日：19 日目

広角180°開閉が可能な薄型ハンド。【特長】・180°広角開閉が可能。・広角だ...

詳細情報を確認する
未確定：候補が68型番あります。
数量：

商品情報

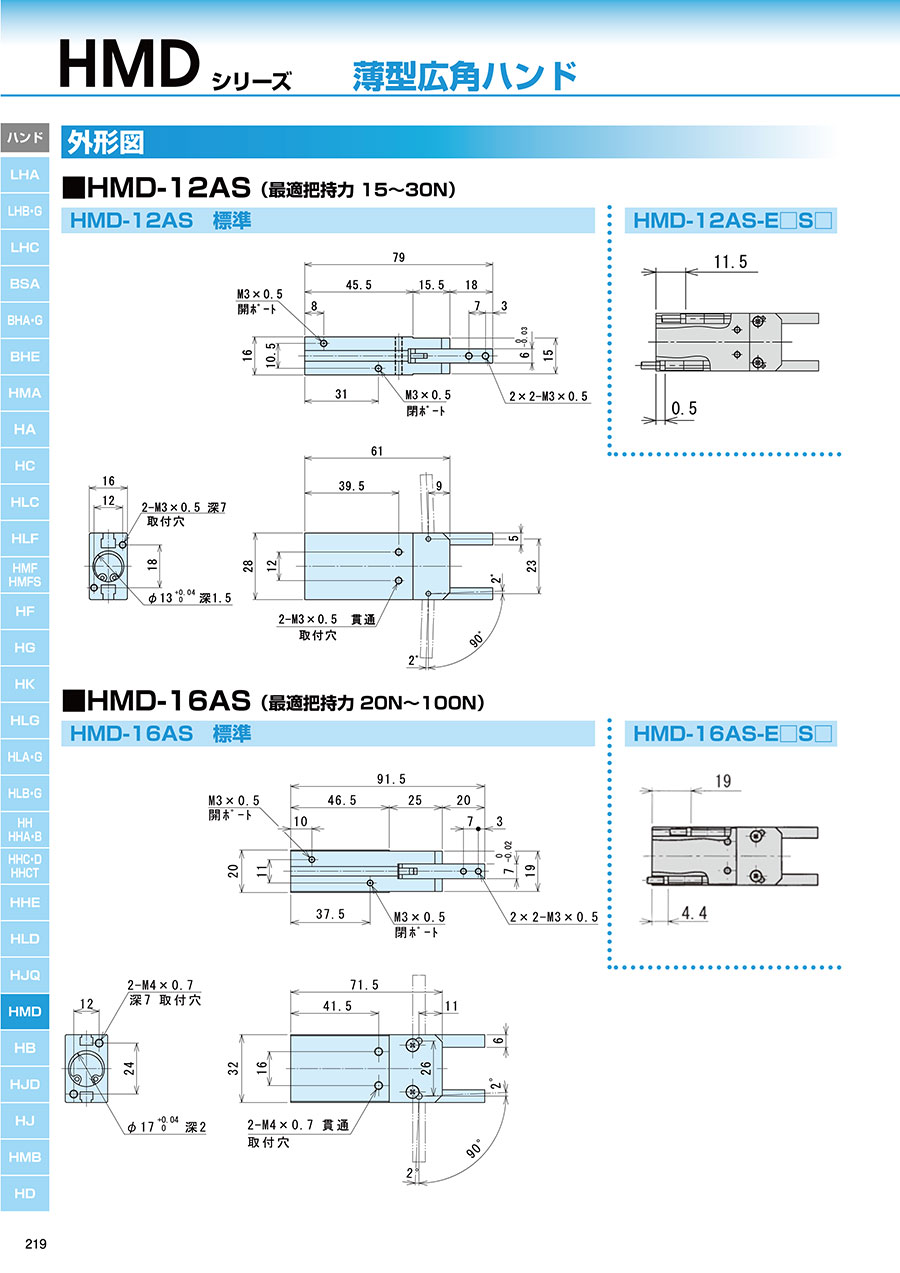

外形図

HMD-12AS

薄型広角ハンド HMDシリーズ 外形図1

最適把持力 15～30N

HMD-16AS

薄型広角ハンド HMDシリーズ 外形図2

最適把持力 20～100N

HMD-20AS

薄型広角ハンド HMDシリーズ 外形図3

最適把持力 40～120N

HMD-25AS

薄型広角ハンド HMDシリーズ 外形図4

最適把持力 50～240N

製品仕様

型番HMD-12ASHMD-16ASHMD-20ASHMD-25AS
駆動源エアー 0.3～0.7MPa
潤滑無給油またはタービン油1種（ISOVG32）
周囲温度（℃）5～60
開き角度-4～+184°
シリンダ径（mm）φ12φ16φ20φ25
ロッド径（mm）φ6φ6φ8φ8
内部容積［往復］（cm3/回）2.35.88.719.4
繰り返し精度（mm）±0.2
本体質量（kg）0.0740.130.260.38

性質性能情報・試験情報

性能データ

■把持力
供給圧力別（MPa）時においてハンドの爪の長さLにおける閉方向に作用する把持力を表します。

薄型広角ハンド HMDシリーズ 性能データ1
薄型広角ハンド HMDシリーズ 性能データ2

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    HMD-12AS
    HMD-12AS-E2LS1
    HMD-12AS-E2LS2
    HMD-12AS-E2S1
    HMD-12AS-E2S2
    HMD-12AS-E24LS1
    HMD-12AS-E24LS2
    HMD-12AS-E24S1
    HMD-12AS-E24S2
    HMD-12AS-E25LS1
    HMD-12AS-E25LS2
    HMD-12AS-E25S1
    HMD-12AS-E25S2
    HMD-12AS-ET3LS1
    HMD-12AS-ET3LS2
    HMD-12AS-ET3S1
    HMD-12AS-ET3S2
    HMD-16AS
    HMD-16AS-E2LS1
    HMD-16AS-E2LS2
    HMD-16AS-E2S1
    HMD-16AS-E2S2
    HMD-16AS-E24LS1
    HMD-16AS-E24LS2
    HMD-16AS-E24S1
    HMD-16AS-E24S2
    HMD-16AS-E25LS1
    HMD-16AS-E25LS2
    HMD-16AS-E25S1
    HMD-16AS-E25S2
    HMD-16AS-ET3LS1
    HMD-16AS-ET3LS2
    HMD-16AS-ET3S1
    HMD-16AS-ET3S2
    HMD-20AS
    HMD-20AS-E2LS1
    HMD-20AS-E2LS2
    HMD-20AS-E2S1
    HMD-20AS-E2S2
    HMD-20AS-E24LS1
    HMD-20AS-E24LS2
    HMD-20AS-E24S1
    HMD-20AS-E24S2
    HMD-20AS-E25LS1
    HMD-20AS-E25LS2
    HMD-20AS-E25S1
    HMD-20AS-E25S2
    HMD-20AS-ET3LS1
    HMD-20AS-ET3LS2
    HMD-20AS-ET3S1
    HMD-20AS-ET3S2
    HMD-25AS
    HMD-25AS-E2LS1
    HMD-25AS-E2LS2
    HMD-25AS-E2S1
    HMD-25AS-E2S2
    HMD-25AS-E24LS1
    HMD-25AS-E24LS2
    HMD-25AS-E24S1
    HMD-25AS-E24S2

    シリンダ径

    (φ)

    ロッド径

    (φ)

    センサ・個数

    		RoHS?最小発注数量
    12
    6
    なし
    10
    1個
    12
    6
    なし
    10
    1個
    12
    6
    なし
    10
    1個
    12
    6
    なし
    10
    1個
    12
    6
    なし
    10
    1個
    12
    6
    有接点2芯L字・1個
    10
    1個
    12
    6
    有接点2芯L字・2個
    10
    1個
    12
    6
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    12
    6
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    12
    6
    有接点2芯L字・1個
    10
    1個
    12
    6
    有接点2芯L字・2個
    10
    1個
    12
    6
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    12
    6
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    12
    6
    無接点3芯L字・1個
    10
    1個
    12
    6
    無接点3芯L字・2個
    10
    1個
    12
    6
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    12
    6
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    16
    6
    なし
    10
    1個
    16
    6
    なし
    10
    1個
    16
    6
    なし
    10
    1個
    16
    6
    なし
    10
    1個
    16
    6
    なし
    10
    1個
    16
    6
    有接点2芯L字・1個
    10
    1個
    16
    6
    有接点2芯L字・2個
    10
    1個
    16
    6
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    16
    6
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    16
    6
    有接点2芯L字・1個
    10
    1個
    16
    6
    有接点2芯L字・2個
    10
    1個
    16
    6
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    16
    6
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    16
    6
    無接点3芯L字・1個
    10
    1個
    16
    6
    無接点3芯L字・2個
    10
    1個
    16
    6
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    16
    6
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    20
    8
    なし
    10
    1個
    20
    8
    なし
    10
    1個
    20
    8
    なし
    10
    1個
    20
    8
    なし
    10
    1個
    20
    8
    なし
    10
    1個
    20
    8
    有接点2芯L字・1個
    10
    1個
    20
    8
    有接点2芯L字・2個
    10
    1個
    20
    8
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    20
    8
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    20
    8
    有接点2芯L字・1個
    10
    1個
    20
    8
    有接点2芯L字・2個
    10
    1個
    20
    8
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    20
    8
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    20
    8
    無接点3芯L字・1個
    10
    1個
    20
    8
    無接点3芯L字・2個
    10
    1個
    20
    8
    無接点3芯ｽﾄﾚｰﾄ・1個
    10
    1個
    20
    8
    無接点3芯ｽﾄﾚｰﾄ・2個
    10
    1個
    25
    8
    なし
    10
    1個
    25
    8
    なし
    10
    1個
    25
    8
    なし
    10
    1個
    25
    8
    なし
    10
    1個
    25
    8
    なし
    10
    1個
    25
    8
    有接点2芯L字・1個
    10
    1個
    25
    8
    有接点2芯L字・2個
    10
    1個
    25
    8
    有接点2芯ｽﾄﾚｰﾄ・1個
    10
    1個
    25
    8
    有接点2芯ｽﾄﾚｰﾄ・2個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    15,745円
    ( 17,320円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    18,834円17,327円
    ( 19,060円 )
    19日目
    21,920円20,166円
    ( 22,183円 )
    19日目
    17,880円
    ( 19,668円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    19,347円17,799円
    ( 19,579円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    18,317円
    ( 20,149円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    21,405円19,692円
    ( 21,661円 )
    19日目
    24,491円22,531円
    ( 24,784円 )
    19日目
    18,590円
    ( 20,449円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    25,520円22,968円
    ( 25,265円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    25,520円22,968円
    ( 25,265円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    25,520円22,968円
    ( 25,265円 )
    19日目
    22,433円20,638円
    ( 22,702円 )
    19日目
    25,520円22,968円
    ( 25,265円 )
    19日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    広角180°開閉が可能な薄型ハンド。
    【特長】
    ・180°広角開閉が可能。
    ・広角だから、ピック&プレス時の上下動作が不要で、位置決めも簡単。
    ・トグル機構による強い把持力。
    ・開閉確認センサ取付け可能。
    ・12AS・20ASを新たにラインナップ。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
