近藤製作所

ハンド薄型ロングストロークハンド HLFシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 30,863円～56,212円特別価格

税込単価: 33,949円～61,833円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：19 日目

【特長】・薄型・軽量。・高さ25%DOWN重さ30%DOWNを実現しました。・...

把持方法
挟むパラレルタイプ / 開くパラレルタイプ
フィンガの数
2本
種類
本体
本体形状
角形(フラット形)
環境・用途
標準
付加機能
なし
ストローク調節機構
なし
オプション
なし

未確定：候補が103型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

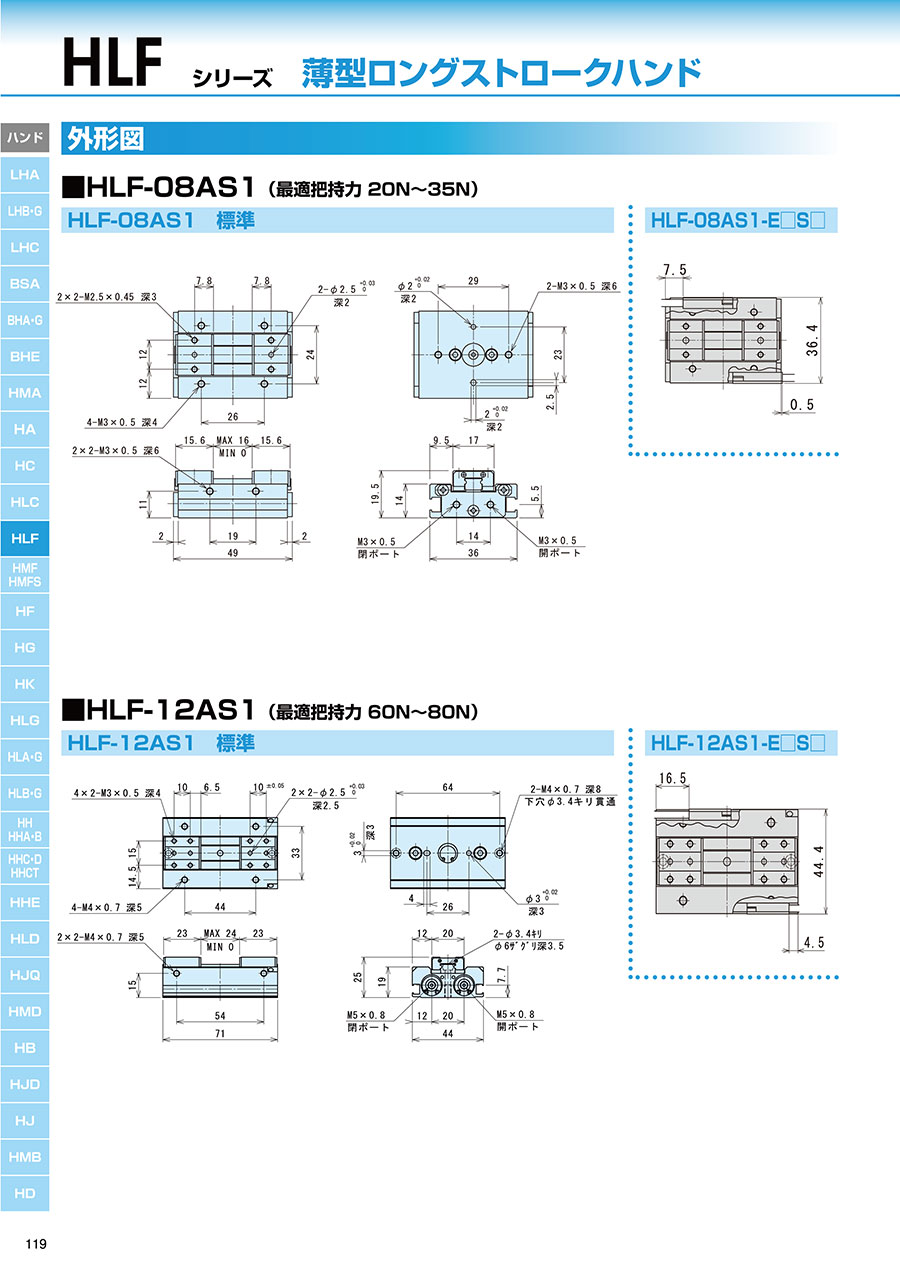

外形図

HLF-08AS1（最適把持力20N～35N）

HLF-12AS1（最適把持力60N～80N）

HLF-16AS1（最適把持力110N～160N）

HLF-20AS1（最適把持力160N～250N）

製品仕様

型式	HLF-08AS1	HLF-12AS1	HLF-16AS1	HLF-20AS1
駆動源	エアー0.2～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	16	24	32	40
シリンダ径（mm）	φ8×2	φ12×2	φ16×2	φ20×2
内部容積［往復］（cm³/回）	1.6	5.4	12.8	25.1
繰り返し精度（mm）	±0.03
本体質量（kg）	0.098	0.206	0.428	0.812

内部構造図

パーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	ボディ	アルミ	8	クッション	樹脂	15	位置決めピン	軸受鋼
2	シリンダカバーポート	アルミ	9	センタープレート	アルミ	16	磁石	-
3	シリンダカバー	樹脂	10	ピニオン	ステンレス	17	C形止め輪穴用	ステンレス
4	LMガイド	-	11	ピニオン軸	軸受鋼	18	C形止め輪穴用	ステンレス
5	ラック	ステンレス	12	ピストンシール	-	19	サイドプレート1	ステンレス
6	ピストン	樹脂	13	シリンダシール	-	20	サイドプレート2	ステンレス
7	ラックジョイント	ステンレス	14	位置決めピン	軸受鋼	21	カバーシール	-

パッキンリスト

No.	HLF-08AS1	HLF-12AS1	HLF-16AS1	HLF-20AS1
12	MYA-5	MYA-9	PSD-16	PSD-20
13	φ6×φ1	φ10×φ1	φ14×φ1	φ18×φ1
21	S-4	-	-	-

選定サポート情報

型式表示方法

性能・試験情報

把持力

供給圧力別（MPa）時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。

型番リスト

表示件数

型番

シリンダ径

(φ)

動作ストローク

(mm)

センサ・個数

RoHS?

最小発注数量

8X2	16	なし	10	1個
8X2	16	なし	10	1個
8X2	16	有接点2芯L字・1個	10	1個
8X2	16	有接点2芯L字・2個	10	1個
8X2	16	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
8X2	16	有接点2芯L字・1個	10	1個
8X2	16	有接点2芯L字・2個	10	1個
8X2	16	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
8X2	16	無接点3芯L字・1個	10	1個
8X2	16	無接点3芯L字・2個	10	1個
8X2	16	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
8X2	16	無接点2芯L字・1個	10	1個
8X2	16	無接点2芯L字・2個	10	1個
8X2	16	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
8X2	16	無接点2芯L字・1個	10	1個
8X2	16	無接点2芯L字・2個	10	1個
8X2	16	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
8X2	16	無接点3芯L字・1個	10	1個
8X2	16	無接点3芯L字・2個	10	1個
8X2	16	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
8X2	16	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	なし	10	1個
12X2	24	なし	10	1個
12X2	24	有接点2芯L字・1個	10	1個
12X2	24	有接点2芯L字・2個	10	1個
12X2	24	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	有接点2芯L字・1個	10	1個
12X2	24	有接点2芯L字・2個	10	1個
12X2	24	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	無接点3芯L字・1個	10	1個
12X2	24	無接点3芯L字・2個	10	1個
12X2	24	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	無接点2芯L字・1個	10	1個
12X2	24	無接点2芯L字・2個	10	1個
12X2	24	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	無接点2芯L字・1個	10	1個
12X2	24	無接点2芯L字・2個	10	1個
12X2	24	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
12X2	24	無接点3芯L字・1個	10	1個
12X2	24	無接点3芯L字・2個	10	1個
12X2	24	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
12X2	24	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
16X2	32	なし	10	1個
16X2	32	なし	10	1個
16X2	32	有接点2芯L字・1個	10	1個
16X2	32	有接点2芯L字・2個	10	1個
16X2	32	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
16X2	32	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
16X2	32	有接点2芯L字・1個	10	1個
16X2	32	有接点2芯L字・2個	10	1個

通常単価(税別) (税込単価)	通常出荷日

30,863円27,776円 ( 30,554円 )	19日目
30,863円 ( 33,949円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
37,376円33,638円 ( 37,002円 )	19日目
43,888円39,499円 ( 43,449円 )	19日目
37,376円33,638円 ( 37,002円 )	19日目
43,888円39,499円 ( 43,449円 )	19日目
37,376円33,638円 ( 37,002円 )	19日目
43,888円39,499円 ( 43,449円 )	19日目
37,376円33,638円 ( 37,002円 )	19日目
43,888円39,499円 ( 43,449円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
33,868円30,481円 ( 33,529円 )	19日目
36,875円33,187円 ( 36,506円 )	19日目
35,873円32,285円 ( 35,514円 )	19日目
35,873円32,285円 ( 35,514円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
42,386円38,147円 ( 41,962円 )	19日目
47,461円42,714円 ( 46,985円 )	19日目
42,386円38,147円 ( 41,962円 )	19日目
47,461円42,714円 ( 46,985円 )	19日目
42,386円38,147円 ( 41,962円 )	19日目
47,461円42,714円 ( 46,985円 )	19日目
42,386円38,147円 ( 41,962円 )	19日目
47,461円42,714円 ( 46,985円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,879円34,991円 ( 38,490円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
38,878円34,990円 ( 38,489円 )	19日目
38,879円 ( 42,767円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
43,570円39,213円 ( 43,134円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
43,570円39,213円 ( 43,134円 )	19日目
41,885円37,696円 ( 41,466円 )	19日目
43,570円39,213円 ( 43,134円 )	19日目

基本情報

基本情報

【特長】
・薄型・軽量。
・高さ25%DOWN重さ30%DOWNを実現しました。
・高把持力。
・ダブルピストン方式により、大把持力を実現しました。
・取付が4方向から可能。
・4方向のボディ取付タップと、1方向の貫通穴により、本体を取付できます。
・ロングストローク。
・ワークの種類が多くても対応可能。
・各種開閉確認センサに対応。
・無接点センサ、有接点センサ、切削油対応センサにも対応。

カタログ

カタログ (見開き版)

商品担当おすすめ

近藤製作所
【近藤製作所】ツールチェンジャー【オートハンドチェンジャー KHCシリーズ】
近藤製作所
チャックパワフルチャック CKLシリーズ
近藤製作所
ハンド薄型ロングストローク平行ハンド HLCシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
