近藤製作所

超薄型平行ハンド HLDシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 41,690円～62,590円特別価格

税込単価: 45,859円～68,849円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

最薄・高剛性。しかもパワフルな把持力。【特長】・Wツインシリンダで超薄薄を実現...

把持方法
挟むパラレルタイプ / 開くパラレルタイプ
フィンガの数
2本
種類
本体
本体形状
角形(フラット形)
環境・用途
標準
付加機能
なし
ストローク調節機構
なし
オプション
なし

ご注意

こちらのHLDシリーズはマイナーチェンジにより型番が変更になりました。
変更前：-AS　変更後：-AS1となっています。
内部部品の変更のみで外観寸法や仕様の変更はございません。

未確定：候補が36型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

■HLD-08AS1 （最適把持力 40N～120N）

標準

■HLD-12AS1 （最適把持力 50N～250N）

標準

■HLD-16AS1 （最適把持力 100N～500N）

標準

■HLD-20AS1 （最適把持力 200N～800N）

標準

製品仕様

内部構造図

■パーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	ボディ	アルミ	7	上面カバー	ステンレス	13	作動軸B	軸受鋼
2	マスタージョウ	炭素鋼	8	キャップ	アルミ	14	C形止メ輪	ステンレス
3	ピストン1	アルミ	9	シリンダカバー	アルミ	15	磁石	-
4	ピストン2	アルミ	10	シリンダシール	ニトリルゴム	16	位置決メピン1	軸受鋼
5	カム	炭素鋼	11	ピストンシール	ニトリルゴム	17	位置決メピン2	軸受鋼
6	支点軸	軸受鋼	12	作動軸A	軸受鋼	-	-	-

■パッキンリスト

No.	HLD-08AS1	HLD-12AS1	HLD-16AS1	HLD-20AS1
12	PSD-8	PSD-12	PSD-16	PSD-20
13	φ6×φ1	φ10×φ1	φ14×φ1	φ18×φ1

製品仕様

型番	HLD-08AS1	HLD-12AS1	HLD-16AS1	HLD-20AS1
駆動源	エアー 0.2～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	12	16	20	30
シリンダ径（mm）	φ8×4	φ12×4	φ16×4	φ20×4
内部容積［往復］（cm³／回）	3.2	7.8	19.8	43.3
繰り返し精度（mm）	±0.01
本体質量（kg）	0.23	0.29	0.62	1.05

製品仕様

※耐屈曲センサ

商品特長詳細

把持力

供給圧力別（MPa）時においてハンドの爪の長さ L における開方向、閉方向に作用する把持力を表します。

注意・禁止事項

取付の際には規定の締付けトルクで締め付けてください。

型番リスト

表示件数

型番

シリンダ径

(φ)

動作ストローク

(mm)

センサ・個数

RoHS?

最小発注数量

8X4	12	なし	10	1個
8X4	12	無接点2芯L字・1個	10	1個
8X4	12	無接点2芯L字・2個	10	1個
8X4	12	無接点2芯ストレート・1個	10	1個
8X4	12	無接点2芯ストレート・2個	10	1個
8X4	12	無接点3芯L字・1個	10	1個
8X4	12	無接点3芯L字・2個	10	1個
8X4	12	無接点3芯ストレート・1個	10	1個
8X4	12	無接点3芯ストレート・2個	10	1個
12X4	16	なし	10	1個
12X4	16	無接点2芯L字・1個	10	1個
12X4	16	無接点2芯L字・2個	10	1個
12X4	16	無接点2芯ストレート・1個	10	1個
12X4	16	無接点2芯ストレート・2個	10	1個
12X4	16	無接点3芯L字・1個	10	1個
12X4	16	無接点3芯L字・2個	10	1個
12X4	16	無接点3芯ストレート・1個	10	1個
12X4	16	無接点3芯ストレート・2個	10	1個
16X4	20	なし	10	1個
16X4	20	無接点2芯L字・1個	10	1個
16X4	20	無接点2芯L字・2個	10	1個
16X4	20	無接点2芯ストレート・1個	10	1個
16X4	20	無接点2芯ストレート・2個	10	1個
16X4	20	無接点3芯L字・1個	10	1個
16X4	20	無接点3芯L字・2個	10	1個
16X4	20	無接点3芯ストレート・1個	10	1個
16X4	20	無接点3芯ストレート・2個	10	1個
20X4	30	なし	10	1個
20X4	30	無接点2芯L字・1個	10	1個
20X4	30	無接点2芯L字・2個	10	1個
20X4	30	無接点2芯ストレート・1個	10	1個
20X4	30	無接点2芯ストレート・2個	10	1個
20X4	30	無接点3芯L字・1個	10	1個
20X4	30	無接点3芯L字・2個	10	1個
20X4	30	無接点3芯ストレート・1個	10	1個
20X4	30	無接点3芯ストレート・2個	10	1個

通常単価(税別) (税込単価)	通常出荷日

41,690円38,354円 ( 42,189円 )	19日目
46,090円42,402円 ( 46,642円 )	19日目
49,390円44,451円 ( 48,896円 )	19日目
46,090円42,402円 ( 46,642円 )	19日目
49,390円 ( 54,329円 )	19日目
46,090円42,402円 ( 46,642円 )	19日目
49,390円44,451円 ( 48,896円 )	19日目
46,090円42,402円 ( 46,642円 )	19日目
49,390円44,451円 ( 48,896円 )	19日目
48,290円43,461円 ( 47,807円 )	19日目
51,590円46,431円 ( 51,074円 )	19日目
52,690円48,474円 ( 53,321円 )	19日目
51,590円46,431円 ( 51,074円 )	19日目
52,690円48,474円 ( 53,321円 )	19日目
51,590円46,431円 ( 51,074円 )	19日目
52,690円48,474円 ( 53,321円 )	19日目
51,590円46,431円 ( 51,074円 )	19日目
52,690円48,474円 ( 53,321円 )	19日目
52,690円47,421円 ( 52,163円 )	19日目
54,890円49,401円 ( 54,341円 )	19日目
59,290円53,361円 ( 58,697円 )	19日目
54,890円49,401円 ( 54,341円 )	19日目
59,290円53,361円 ( 58,697円 )	19日目
54,890円49,401円 ( 54,341円 )	19日目
59,290円53,361円 ( 58,697円 )	19日目
54,890円49,401円 ( 54,341円 )	19日目
59,290円53,361円 ( 58,697円 )	19日目
54,890円 ( 60,379円 )	19日目
60,390円54,351円 ( 59,786円 )	19日目
62,590円56,331円 ( 61,964円 )	19日目
60,390円54,351円 ( 59,786円 )	19日目
62,590円 ( 68,849円 )	19日目
60,390円54,351円 ( 59,786円 )	19日目
62,590円56,331円 ( 61,964円 )	19日目
60,390円54,351円 ( 59,786円 )	19日目
62,590円56,331円 ( 61,964円 )	19日目

詳細情報

基本情報

基本情報

最薄・高剛性。しかもパワフルな把持力。
【特長】
・Wツインシリンダで超薄薄を実現。
・4本シリンダだから高把持力。
・摺動部にT溝ガイド採用で耐荷重を向上。

ご注意

こちらのHLDシリーズはマイナーチェンジにより型番が変更になりました。
変更前：-AS　変更後：-AS1となっています。
内部部品の変更のみで外観寸法や仕様の変更はございません。

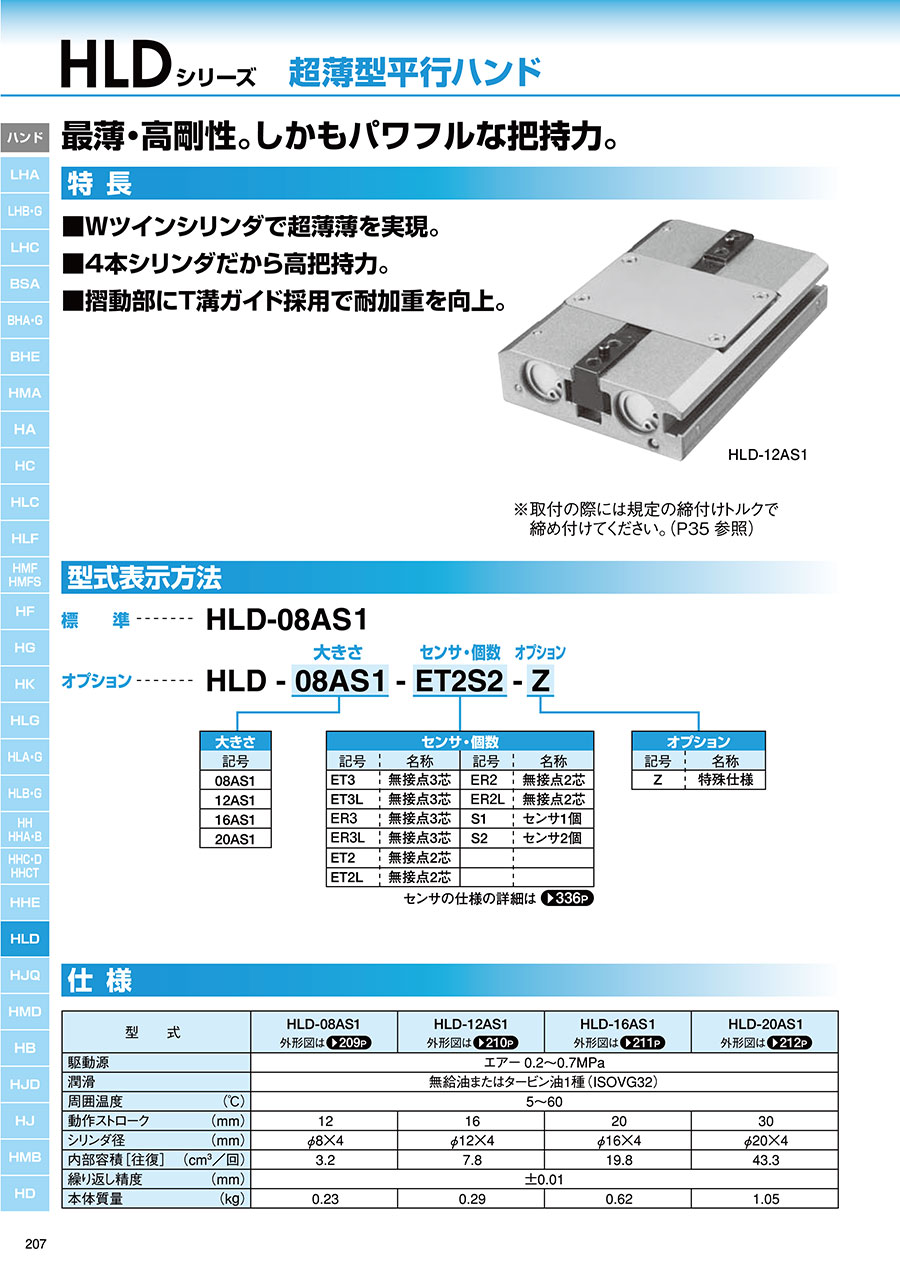

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
