ロングストローク平行ハンド HGシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 54,890円～71,384円特別価格
- 税込単価
- 60,379円～78,522円特別価格
ストローク重視、軽量コンパクトな実力派。【特長】・超ロングストロークハンド。カ...
詳細情報を確認する未確定：候補が15型番あります。
商品情報

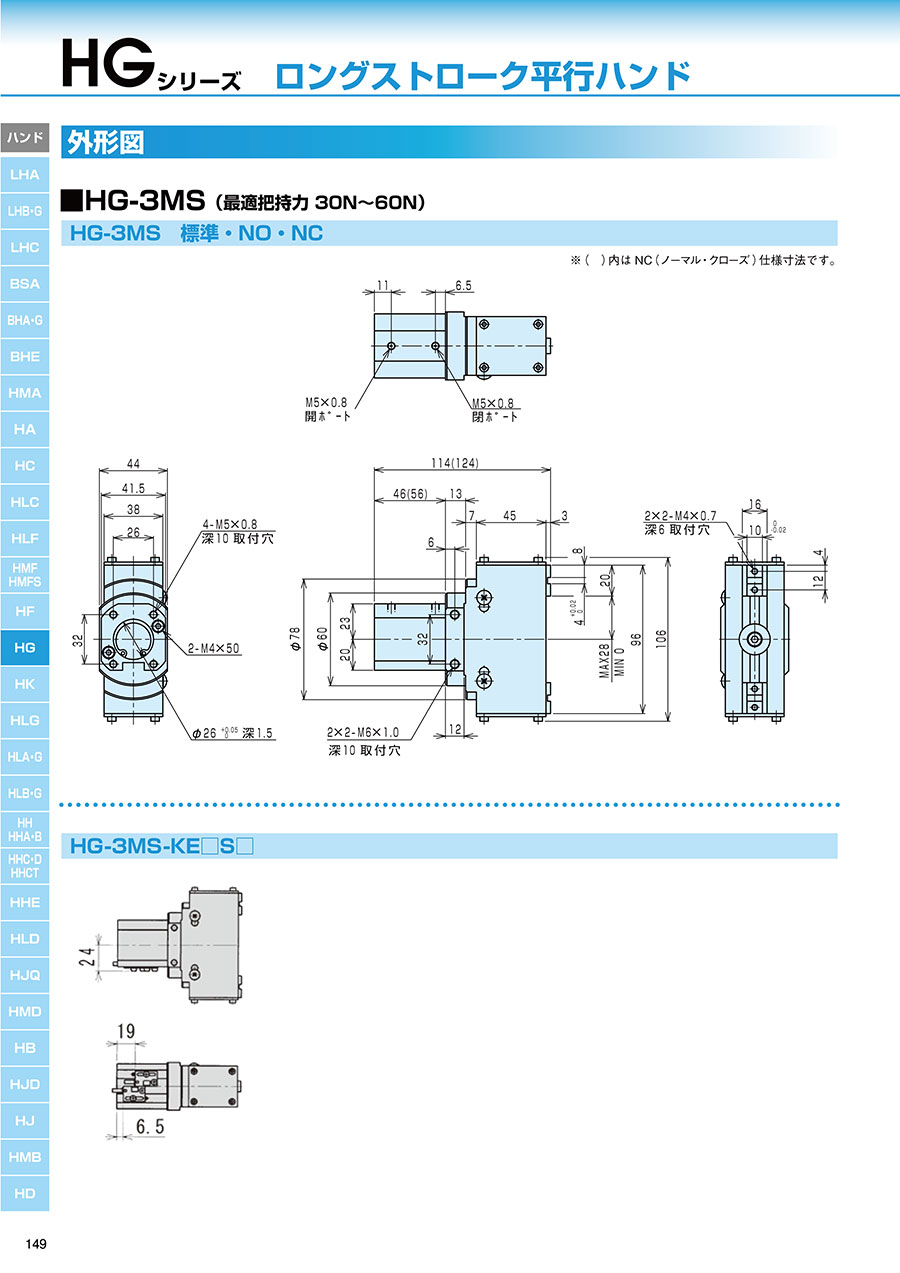

外形図
HG-3MS（最適把持力30N～60N）
※（ ）内はNC（ノーマル・クローズ）仕様寸法です。
製品仕様
| 型式 | HG-3MS |
|---|---|
| 駆動源 | エアー 0.3～0.7MPa |
| 潤滑 | 無給油またはタービン油1種（ISOVG32） |
| 周囲温度（℃） | 5～60 |
| 動作ストローク（mm） | 56 |
| シリンダ径（mm） | φ25 |
| ロッド径（mm） | φ10 |
| 内部容積［往復］（cm3/回） | 11.8 |
| 繰り返し精度（mm） | ±0.03 |
| 本体質量（kg） | 0.85 |
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 8 | 支点軸 | 炭素鋼 | 15 | NCシリンダ | アルミ |
| 2 | シリンダ | アルミ | 9 | 操作リング | ステンレス | 16 | NCピストン | ステンレス |
| 3 | シリンダカバー | 樹脂 | 10 | サイドカバー | ステンレス | 17 | NCスプリング | ステンレス線 |
| 4 | ピストンA | ステンレス | 11 | ピストンシール | - | 18 | 磁石 | - |
| 5 | ピストンB | アルミ | 12 | シリンダシール | - | - | - | - |
| 6 | マスタージョウ | 炭素鋼 | 13 | ロッドシール | - | - | - | - |
| 7 | アーム | 炭素鋼 | 14 | NOスプリング | ステンレス線 | - | - | - |
パッキンリスト
| No. | HG-3MS |
|---|---|
| 11 | PSD-25 |
| 12 | P-21,S-24 |
| 13 | MYA-10 |
選定サポート情報
型式表示方法
性能・試験情報
把持力
供給圧力別（MPa）時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
54,890円 ( 60,379円 ) | 19日目 |
60,747円54,672円 ( 60,139円 ) | 19日目 |
68,484円61,635円 ( 67,799円 ) | 19日目 |
63,648円57,283円 ( 63,011円 ) | 19日目 |
63,648円57,283円 ( 63,011円 ) | 19日目 |
71,384円64,245円 ( 70,670円 ) | 19日目 |
66,549円59,894円 ( 65,883円 ) | 19日目 |
60,747円54,672円 ( 60,139円 ) | 19日目 |
68,484円61,635円 ( 67,799円 ) | 19日目 |
63,648円57,283円 ( 63,011円 ) | 19日目 |
63,648円57,283円 ( 63,011円 ) | 19日目 |
71,384円64,245円 ( 70,670円 ) | 19日目 |
66,549円59,894円 ( 65,883円 ) | 19日目 |
63,690円57,321円 ( 63,053円 ) | 19日目 |
60,390円54,351円 ( 59,786円 ) | 19日目 |
詳細情報
基本情報
ストローク重視、軽量コンパクトな実力派。
【特長】
・超ロングストロークハンド。カム比率のアップにより超ロングストロークを実現しました。
・軽量コンパクト。ボディは軽量コンパクト。しかも薄型で扱いやすくなっています。
・取付けが容易。取付け面が3方向ありますのであらゆる方向からの取付けが可能です。
・開閉確認センサ。シリーズの全機種に2ヶ所のスイッチの取付けが可能です。
