ハンド ミニ一支点ハンド HMBシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 10,427円～28,607円特別価格
- 税込単価
- 11,470円～31,468円特別価格
【特長】・小型軽量コンパクトです。・一体型でコンパクトなボディです。・シリンダ...
詳細情報を確認する商品情報

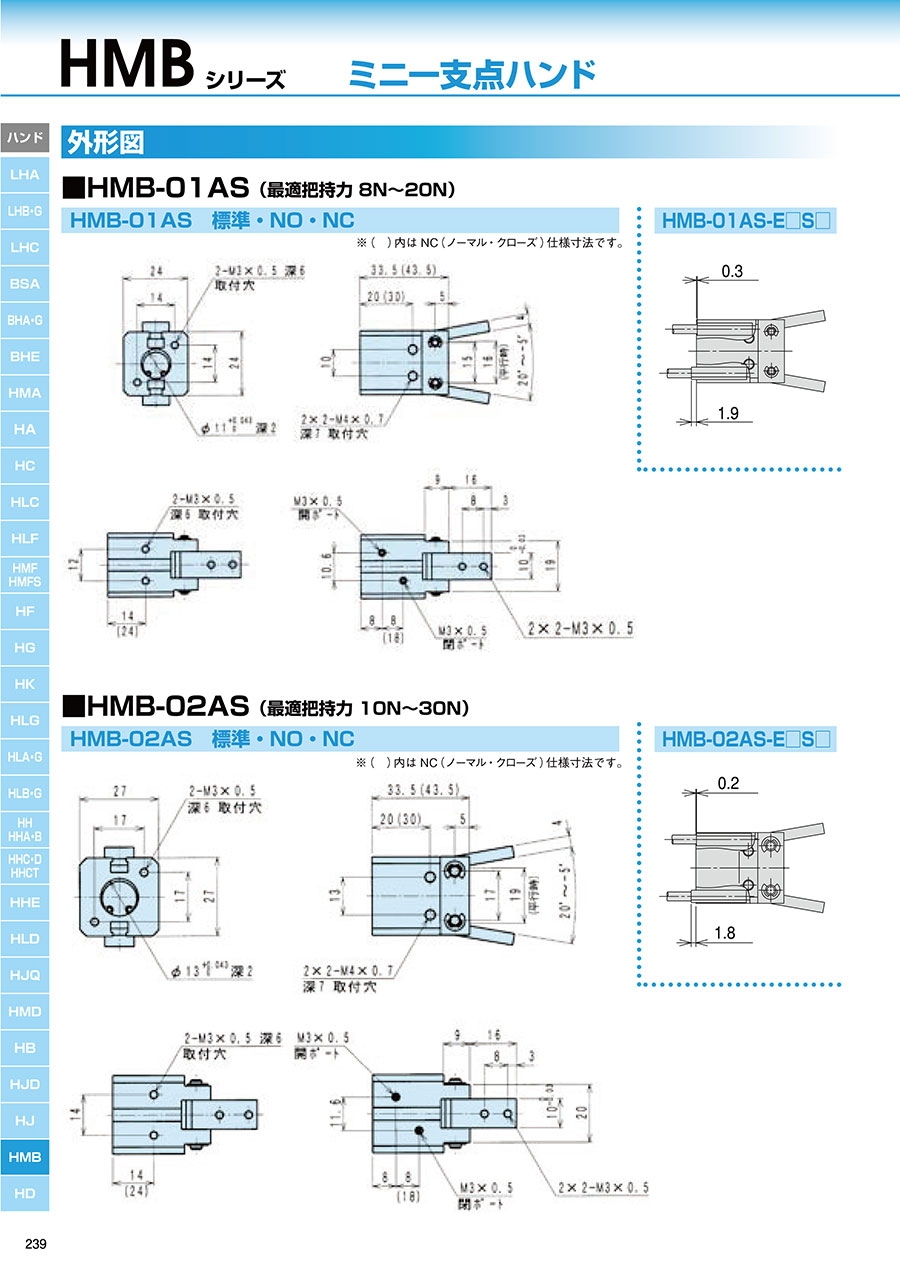

外形図
HMB-01AS （最適把持力 8N～20N）
HMB-02AS （最適把持力 10N～30N）
HMB-03AS （最適把持力 20N～70N）
HMB-04AS （最適把持力 40N～140N）
製品仕様
| 型番 | HMB-01AS | HMB-02AS | HMB-03AS | HMB-04AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種 （ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 開き角度 | -5°～20° | |||
| シリンダ径（mm） | φ10 | φ12 | φ16 | φ20 |
| ロッド径（mm） | φ6 | φ6 | φ8 | φ8 |
| 内部容積［往復］ （cm3/mm） | 0.26 | 0.40 | 0.70 | 2.02 |
| 繰り返し精度（mm） | ±0.03 | |||
| 本体質量（g） | 55 | 70 | 95 | 135 |
内部構造図、パーツ・パッキンリスト
選定サポート情報
性能・試験情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,427円 ( 11,470円 ) | 19日目 |
15,514円14,272円 ( 15,699円 ) | 19日目 |
22,640円20,828円 ( 22,911円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
25,725円23,152円 ( 25,467円 ) | 19日目 |
20,581円18,934円 ( 20,827円 ) | 19日目 |
15,514円14,272円 ( 15,699円 ) | 19日目 |
22,640円20,828円 ( 22,911円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
25,725円23,152円 ( 25,467円 ) | 19日目 |
20,581円18,934円 ( 20,827円 ) | 19日目 |
15,514円14,272円 ( 15,699円 ) | 19日目 |
22,640円20,828円 ( 22,911円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
25,725円23,152円 ( 25,467円 ) | 19日目 |
20,581円18,934円 ( 20,827円 ) | 19日目 |
15,514円14,272円 ( 15,699円 ) | 19日目 |
22,640円20,828円 ( 22,911円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
17,494円 ( 19,243円 ) | 19日目 |
25,725円23,152円 ( 25,467円 ) | 19日目 |
20,581円18,934円 ( 20,827円 ) | 19日目 |
17,869円 ( 19,656円 ) | 19日目 |
13,089円 ( 14,398円 ) | 19日目 |
10,816円 ( 11,898円 ) | 19日目 |
16,069円14,783円 ( 16,261円 ) | 19日目 |
23,154円21,301円 ( 23,431円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
26,242円23,617円 ( 25,979円 ) | 19日目 |
21,097円19,409円 ( 21,350円 ) | 19日目 |
16,069円14,783円 ( 16,261円 ) | 19日目 |
23,154円21,301円 ( 23,431円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
26,242円23,617円 ( 25,979円 ) | 19日目 |
21,097円19,409円 ( 21,350円 ) | 19日目 |
16,069円14,783円 ( 16,261円 ) | 19日目 |
23,154円21,301円 ( 23,431円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
26,242円23,617円 ( 25,979円 ) | 19日目 |
21,097円19,409円 ( 21,350円 ) | 19日目 |
16,069円14,783円 ( 16,261円 ) | 19日目 |
23,154円21,301円 ( 23,431円 ) | 19日目 |
18,008円 ( 19,809円 ) | 19日目 |
18,008円16,567円 ( 18,224円 ) | 19日目 |
26,242円23,617円 ( 25,979円 ) | 19日目 |
21,097円19,409円 ( 21,350円 ) | 19日目 |
18,340円 ( 20,174円 ) | 19日目 |
13,638円 ( 15,002円 ) | 19日目 |
10,989円 ( 12,088円 ) | 19日目 |
16,401円15,088円 ( 16,597円 ) | 19日目 |
23,463円21,585円 ( 23,744円 ) | 19日目 |
18,317円16,851円 ( 18,536円 ) | 19日目 |
18,317円16,851円 ( 18,536円 ) | 19日目 |
26,550円23,895円 ( 26,285円 ) | 19日目 |
詳細情報
基本情報
【特長】
・小型軽量コンパクトです。
・一体型でコンパクトなボディです。
・シリンダ一体構造を採用して、シンプル化に成功します。
・ワイドなバリエーションです。
・HMB4機種が加わり、シリンダ径φ10～φ40までの全10機種をラインナップしました。
・豊富なオプションです。
・ボディカラーは機械本体に合わせて自由にお選びいただけます（標準はおちつきのあるダークブラウン）さらに、開閉確認スイッチの取付けが可能です。
・開閉確認センサです。
・シリーズの全機種に2ヶ所の無接点スイッチの取付けが可能です。
