近藤製作所

トグルハンド HJシリーズ

カタログ |

通常単価(税別): 35,899円～49,390円

税込単価: 39,489円～54,329円

通常出荷日：19日目

コンパクトボディで高把持力を実現。【特長】・トグル機構により小型で大きな把持力。・開閉確認センサ取付け...

よく一緒に見られています

近藤製作所

通常出荷日：14 日目～

よく一緒に見られています

近藤製作所

通常出荷日：14 日目～

未確定：候補が51型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

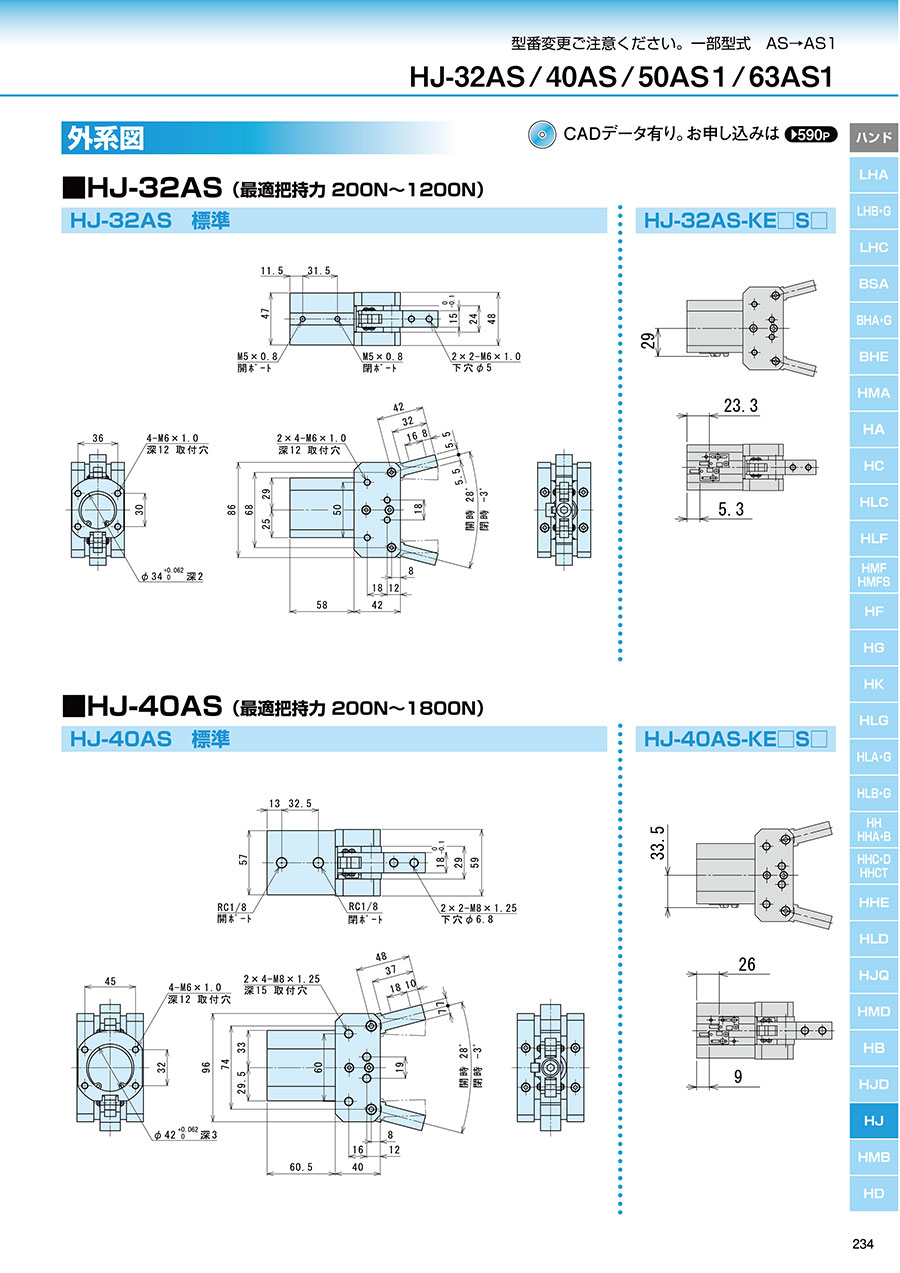

外形図

HJ-32AS

最適把持力 200～1,200N

HJ-40AS

最適把持力 200～1,800N

HJ-50AS1

最適把持力 400～2,400N

HJ-63AS1

最適把持力 500～4,800N

製品仕様

型番	HJ-32AS	HJ-40AS	HJ-50AS1	HJ-63AS1
駆動源	エアー 0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
開き角度	-3～+28°
シリンダ径（mm）	φ32	φ40	φ50	φ63
ロッド径（mm）	φ14	φ16	φ20	φ20
内部容積［往復］（cm³/回）	21.9	37.0	72.3	118.4
繰り返し精度（mm）	±0.1
本体質量（kg）	0.89	1.25	2.12	3.01

性質性能情報・試験情報

性能データ

■把持力
供給圧力別（MPa）時においてハンドの爪の長さlにおける閉方向、平行時・10°時・20°時に作用する把持力を表します。

型番リスト

表示件数

型番

シリンダ径

(φ)

ロッド径

(φ)

センサ・個数

RoHS?

最小発注数量

32	14	なし	10	1個
32	14	有接点2芯L字・1個	10	1個
32	14	有接点2芯L字・2個	10	1個
32	14	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
32	14	有接点2芯L字・1個	10	1個
32	14	有接点2芯L字・2個	10	1個
32	14	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
32	14	無接点3芯L字・1個	10	1個
32	14	無接点3芯L字・2個	10	1個
32	14	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
32	14	無接点2芯L字・1個	10	1個
32	14	無接点2芯L字・2個	10	1個
32	14	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
32	14	無接点2芯L字・1個	10	1個
32	14	無接点2芯L字・2個	10	1個
32	14	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
32	14	無接点3芯L字・1個	10	1個
32	14	無接点3芯L字・2個	10	1個
32	14	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
32	14	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
40	16	なし	10	1個
40	16	有接点2芯L字・1個	10	1個
40	16	有接点2芯L字・2個	10	1個
40	16	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	有接点2芯ｽﾄﾚｰﾄ・2個	10	1個
40	16	有接点2芯L字・1個	10	1個
40	16	有接点2芯L字・2個	10	1個
40	16	有接点2芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	無接点3芯L字・1個	10	1個
40	16	無接点3芯L字・2個	10	1個
40	16	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
40	16	無接点2芯L字・1個	10	1個
40	16	無接点2芯L字・2個	10	1個
40	16	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
40	16	無接点2芯L字・1個	10	1個
40	16	無接点2芯L字・2個	10	1個
40	16	無接点2芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	無接点2芯ｽﾄﾚｰﾄ・2個	10	1個
40	16	無接点3芯L字・1個	10	1個
40	16	無接点3芯L字・2個	10	1個
40	16	無接点3芯ｽﾄﾚｰﾄ・1個	10	1個
40	16	無接点3芯ｽﾄﾚｰﾄ・2個	10	1個
50	20	なし	10	1個
63	20	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

37,290円 ( 41,019円 )	19日目
37,165円 ( 40,882円 )	19日目
39,897円 ( 43,887円 )	19日目
37,165円 ( 40,882円 )	19日目
39,897円 ( 43,887円 )	19日目
37,165円 ( 40,882円 )	19日目
39,897円 ( 43,887円 )	19日目
37,165円 ( 40,882円 )	19日目
39,897円 ( 43,887円 )	19日目
40,353円 ( 44,388円 )	19日目
44,913円 ( 49,404円 )	19日目
40,353円 ( 44,388円 )	19日目
44,913円 ( 49,404円 )	19日目
40,353円 ( 44,388円 )	19日目
44,913円 ( 49,404円 )	19日目
40,353円 ( 44,388円 )	19日目
44,913円 ( 49,404円 )	19日目
40,900円 ( 44,990円 )	19日目
43,905円 ( 48,296円 )	19日目
40,900円 ( 44,990円 )	19日目
43,905円 ( 48,296円 )	19日目
40,900円 ( 44,990円 )	19日目
43,905円 ( 48,296円 )	19日目
40,900円 ( 44,990円 )	19日目
43,905円 ( 48,296円 )	19日目
35,899円 ( 39,489円 )	19日目
39,897円 ( 43,887円 )	19日目
41,377円 ( 45,515円 )	19日目
39,897円 ( 43,887円 )	19日目
41,377円 ( 45,515円 )	19日目
39,897円 ( 43,887円 )	19日目
41,377円 ( 45,515円 )	19日目
39,897円 ( 43,887円 )	19日目
41,818円 ( 46,000円 )	19日目
47,565円 ( 52,322円 )	19日目
41,818円 ( 46,000円 )	19日目
47,565円 ( 52,322円 )	19日目
41,818円 ( 46,000円 )	19日目
47,565円 ( 52,322円 )	19日目
41,818円 ( 46,000円 )	19日目
47,565円 ( 52,322円 )	19日目
43,905円 ( 48,296円 )	19日目
45,533円 ( 50,086円 )	19日目
43,905円 ( 48,296円 )	19日目
45,533円 ( 50,086円 )	19日目
43,905円 ( 48,296円 )	19日目
45,533円 ( 50,086円 )	19日目
43,905円 ( 48,296円 )	19日目
45,533円 ( 50,086円 )	19日目
43,890円 ( 48,279円 )	19日目
49,390円 ( 54,329円 )	19日目

詳細情報

基本情報

基本情報

コンパクトボディで高把持力を実現。
【特長】
・トグル機構により小型で大きな把持力。
・開閉確認センサ取付け可能。
・ピストンガイドの採用により繰り返し精度、耐久性、剛性が向上。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
