ゴムカバー付薄型平行ハンド（ブッシュタイプ） HLAGシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 19,690円～40,227円特別価格
- 税込単価
- 21,659円～44,250円特別価格
薄型でコンパクトな平行ハンド。【特長】・衝撃に強いブッシュガイドを使用していま...
詳細情報を確認する未確定：候補が81型番あります。
商品情報

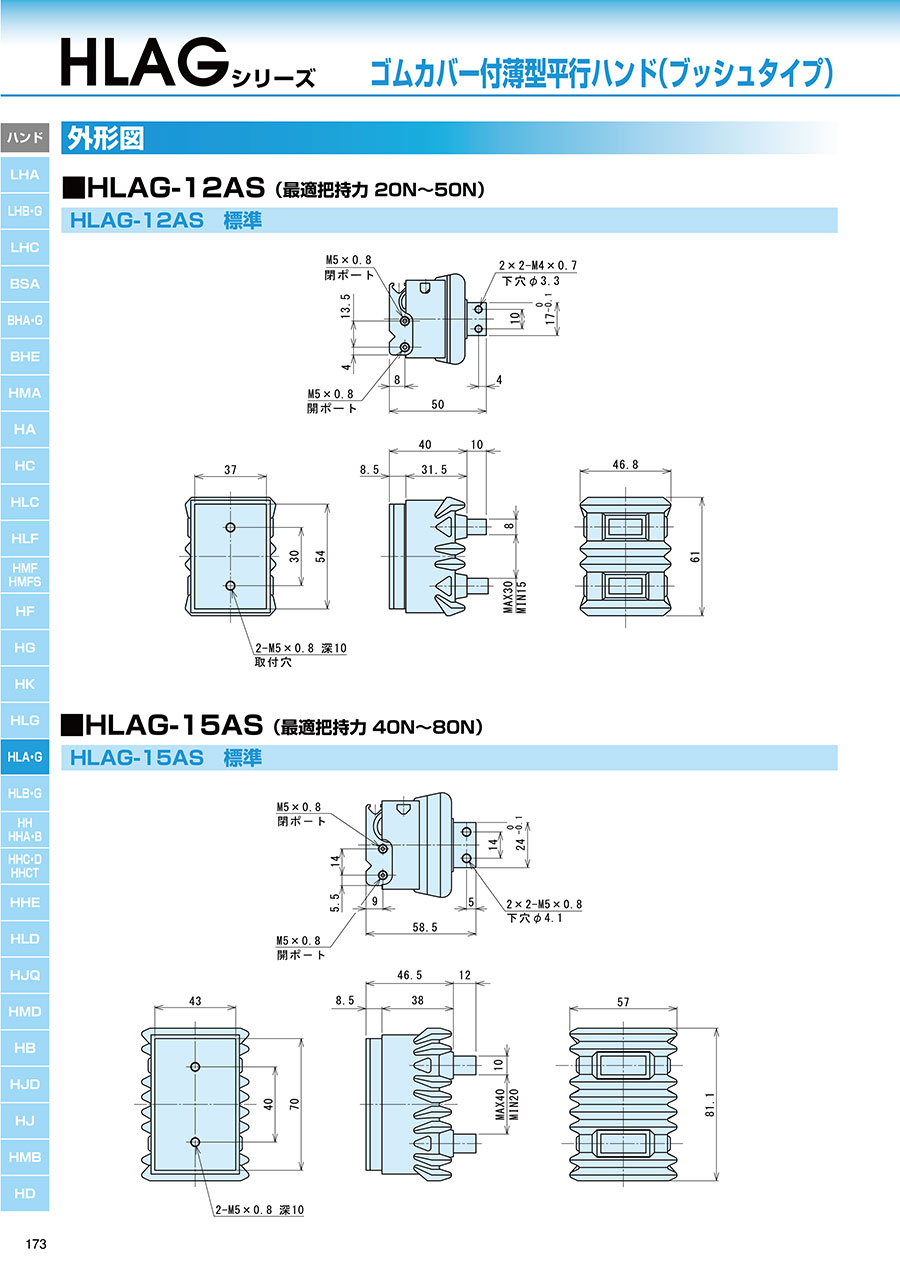

外形図
HLAG-12AS（最適把持力20N～50N）
HLAG-15AS（最適把持力40N～80N）
HLAG-20AS（最適把持力80N～120N）
製品仕様
| 型式 | HLAG-12AS | HLAG-15AS | HLAG-20AS |
|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | ||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | ||
| 周囲温度（℃） | 5～60 | ||
| 動作ストローク（mm） | 15 | 20 | 25 |
| シリンダ径（mm） | φ12 | φ15 | φ20 |
| 内部容積［往復］（cm3/回） | 1.69 | 3.53 | 7.85 |
| 繰り返し精度（mm） | ±0.03 | ||
| 本体質量（g） | 175 | 305 | 545 |
内部構造図
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 7 | ガイドロッド | 高炭素クロム軸受鋼 | 13 | ブッシュ | - |
| 2 | マスタージョウ | アルミ | 8 | 磁石 | - | 14 | 平行ピン | 炭素鋼 |
| 3 | ピストン | ステンレス | 9 | 小径球軸受 | - | 15 | ニードルローラA | 高炭素クロム軸受鋼 |
| 4 | カム | ステンレス | 10 | ブッシュ | - | 16 | ニードルローラB | 高炭素クロム軸受鋼 |
| 5 | シリンダカバー | 樹脂 | 11 | ピストンシール | - | 17 | シリンダシール | - |
| 6 | マグネット押さえ | 樹脂 | 12 | 止め輪 | ステンレス | 18 | ゴムカバー | - |
パッキンリスト
| No. | HLAG-12AS | HLAG-15AS | HLAG-20AS |
|---|---|---|---|
| 11 | MYA-9 | MYA-11 | MYA-16 |
| 17 | φ10×φ1 | φ14×φ1 | φ18×φ1 |
選定サポート情報
型式表示方法
性能・試験情報
把持力
供給圧力別（MPa）時においてハンドの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,690円 ( 21,659円 ) | 14日目 |
24,491円22,531円 ( 24,784円 ) | 14日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
24,491円22,531円 ( 24,784円 ) | 14日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
24,491円22,531円 ( 24,784円 ) | 14日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
24,491円22,531円 ( 24,784円 ) | 14日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,783円25,004円 ( 27,504円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
22,989円 ( 25,288円 ) | 19日目 |
22,989円 ( 25,288円 ) | 19日目 |
22,990円 ( 25,289円 ) | 14日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,666円27,599円 ( 30,359円 ) | 14日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,666円27,599円 ( 30,359円 ) | 14日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,666円27,599円 ( 30,359円 ) | 14日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
27,579円24,821円 ( 27,303円 ) | 14日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,061円27,054円 ( 29,759円 ) | 19日目 |
30,666円27,599円 ( 30,359円 ) | 14日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
33,066円29,759円 ( 32,735円 ) | 19日目 |
26,289円24,185円 ( 26,604円 ) | 19日目 |
26,289円24,185円 ( 26,604円 ) | 19日目 |
29,590円27,222円 ( 29,944円 ) | 14日目 |
33,868円30,481円 ( 33,529円 ) | 14日目 |
37,075円33,367円 ( 36,704円 ) | 19日目 |
37,075円33,367円 ( 36,704円 ) | 19日目 |
36,875円33,187円 ( 36,506円 ) | 14日目 |
40,081円36,072円 ( 39,679円 ) | 19日目 |
詳細情報
基本情報
薄型でコンパクトな平行ハンド。
【特長】
・衝撃に強いブッシュガイドを使用しています。
・全高が低いコンパクト設計。
・爪の動作ストロークが長く、兼用調整が不要です。
・スライド部へのゴムカバー装着により、ミストやダストの侵入を防ぎ、耐環境性が向上します。
