ハンド カニ型平行ハンド HFシリーズ
- 通常単価(税別)
- 49,401円～86,908円
- 税込単価
- 54,341円～95,599円
通常出荷日：19日目
兼用調整不要のコンパクトな実力派。【特長】・ダブルシリンダ方式を採用し効率をさらに向上させました。・取...
詳細を確認
未確定：候補が22型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

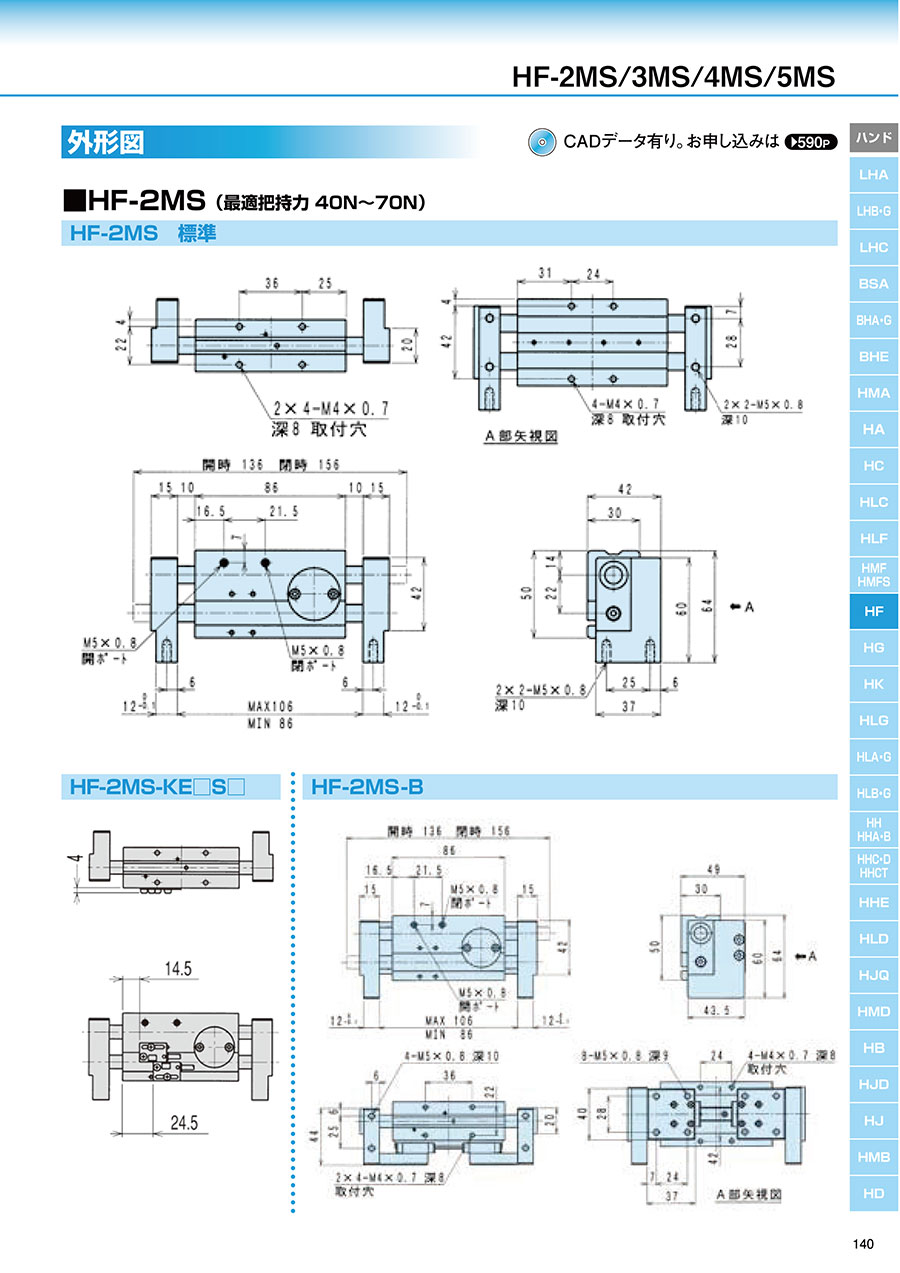

外形図
HF-2MS （最適把持力 40N～70N）
HF-3MS （最適把持力 60N～170N）
HF-4MS （最適把持力 120N～300N）
HF-5MS （最適把持力 200N～700N）
製品仕様
| 型番 | HF-2MS | HF-3MS | HF-4MS | HF-5MS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種 （ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 20 | 30 | 40 | 60 |
| シリンダ径（mm） | φ16×2 | φ25×2 | φ32×2 | φ40×2 |
| ロッド径（mm） | φ10 | φ12 | φ15 | φ18 |
| 内部容積［往復］ （cm3/回） | 4.9 | 22.7 | 50.2 | 120.3 |
| 繰り返し精度（mm） | ±0.03 | |||
| 本体質量（kg） | 0.59 | 1.10 | 2.07 | 3.90 |
内部構造図、パーツ・パッキンリスト
選定サポート情報
性能・試験情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,401円 ( 54,341円 ) | 19日目 |
63,164円 ( 69,480円 ) | 19日目 |
53,802円 ( 59,182円 ) | 19日目 |
56,414円 ( 62,055円 ) | 19日目 |
74,471円 ( 81,918円 ) | 19日目 |
53,802円 ( 59,182円 ) | 19日目 |
71,984円 ( 79,182円 ) | 19日目 |
56,414円 ( 62,055円 ) | 19日目 |
82,745円 ( 91,020円 ) | 19日目 |
56,331円 ( 61,964円 ) | 19日目 |
62,505円 ( 68,756円 ) | 19日目 |
62,505円 ( 68,756円 ) | 19日目 |
65,531円 ( 72,084円 ) | 19日目 |
67,838円 ( 74,622円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
67,838円 ( 74,622円 ) | 19日目 |
70,325円 ( 77,358円 ) | 19日目 |
82,163円 ( 90,379円 ) | 19日目 |
84,420円 ( 92,862円 ) | 19日目 |
86,908円 ( 95,599円 ) | 19日目 |
84,420円 ( 92,862円 ) | 19日目 |
86,908円 ( 95,599円 ) | 19日目 |
詳細情報
基本情報
兼用調整不要のコンパクトな実力派。
【特長】
・ダブルシリンダ方式を採用し効率をさらに向上させました。
・取付け面が3方向、子爪は2方向からと自由なレイアウトが可能です。
・爪の動作ストロークが長く、しかも平行クランプ（求心動作）しますので、わずらわしい調整はいっさい不要です。
・位置決治具等、平行度を要求されるところでの使用が可能です。
・シリーズの全機種に2ヶ所のスイッチの取付けが可能です。
