チャック 中空チャック CKFシリーズ
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 46,090円～94,705円特別価格
- 税込単価
- 50,699円～104,176円特別価格
中空タイプで多機能組込みが可能。しかも、軽量・コンパクト設計。【特長】・中空タ...
詳細情報を確認する商品情報

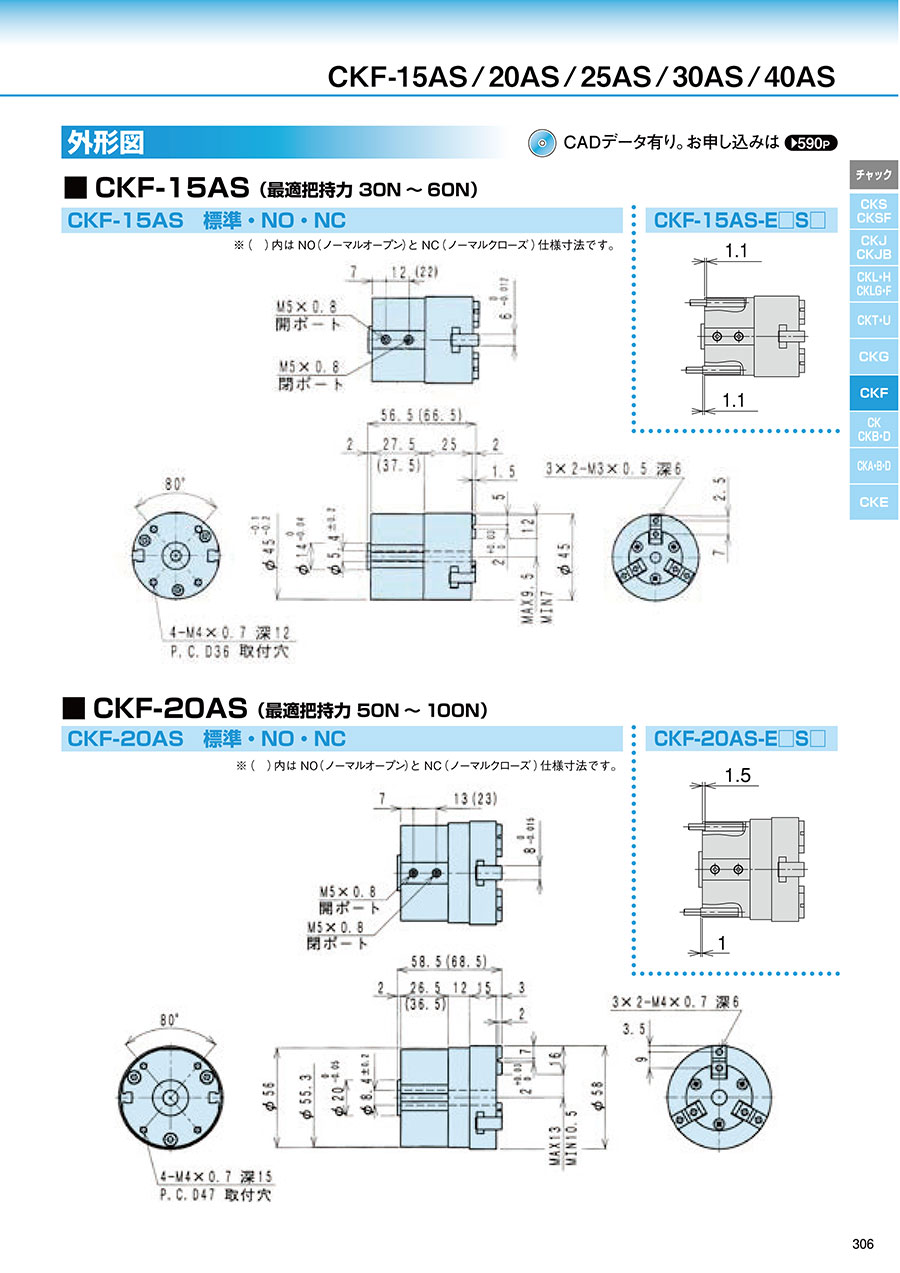

外形図
CKF-15AS （最適把持力 30N～60N）
※（ ）内はNO（ノーマルオープン）とNC（ノーマルクローズ）仕様寸法です。
CKF-20AS （最適把持力 50N～100N）
※（ ）内はNO（ノーマルオープン）とNC（ノーマルクローズ）仕様寸法です。
CKF-25AS （最適把持力 60N～130N）
※（ ）内はNO（ノーマルオープン）とNC（ノーマルクローズ）仕様寸法です。
CKF-30AS （最適把持力 100N～250N）
※（ ）内はNO（ノーマルオープン）とNC（ノーマルクローズ）仕様寸法です。
CKF-40AS （最適把持力 200N～500N）
※（ ）内はNO（ノーマルオープン）とNC（ノーマルクローズ）仕様寸法です。
CKF-□□ AS-AB
CKF-□□ AS-CG
CKF-□□ AS-SH
センサはお客様手配となります。
CKF-□□ AS-CW
製品仕様
| 型番 | CKF-15AS | CKF-20AS | CKF-25AS | CKF-30AS | CKF-40AS |
|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | ||||
| 潤滑 | 無給油またはタービン油1種 （ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 中空穴径（mm） | φ5.4 | φ8.4 | φ10.4 | φ12 | φ16 |
| 動作ストローク（mm） | 5 | 5 | 7 | 8 | 16 |
| シリンダ径（mm） | φ30 | φ40 | φ40 | φ50 | φ80 |
| ロッド径（mm） | φ16 | φ24 | φ24 | φ28 | φ34 |
| 内部容積［往復］ （cm3/回） | 2.5 | 5.2 | 7.3 | 13.3 | 73.2 |
| 繰り返し精度（mm） | ±0.03 | ||||
| 本体質量（kg） | 0.29 | 0.43 | 0.63 | 1.2 | 2.3 |
内部構造、パーツ・パッキンリスト
選定サポート情報
性能・試験情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,090円 ( 50,699円 ) | 19日目 |
50,378円45,340円 ( 49,874円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
53,296円47,966円 ( 52,763円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
50,378円45,340円 ( 49,874円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
53,296円47,966円 ( 52,763円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
50,378円45,340円 ( 49,874円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
53,296円47,966円 ( 52,763円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
50,378円45,340円 ( 49,874円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
57,829円52,046円 ( 57,251円 ) | 19日目 |
53,296円47,966円 ( 52,763円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
60,730円54,657円 ( 60,123円 ) | 19日目 |
52,690円48,474円 ( 53,321円 ) | 19日目 |
52,690円48,474円 ( 53,321円 ) | 19日目 |
52,690円47,421円 ( 52,163円 ) | 19日目 |
57,185円51,466円 ( 56,613円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
59,763円53,786円 ( 59,165円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
57,185円51,466円 ( 56,613円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
59,763円53,786円 ( 59,165円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
57,185円51,466円 ( 56,613円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
59,763円53,786円 ( 59,165円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
57,185円51,466円 ( 56,613円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
64,599円58,139円 ( 63,953円 ) | 19日目 |
59,763円53,786円 ( 59,165円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
67,499円60,749円 ( 66,824円 ) | 19日目 |
61,490円55,341円 ( 60,875円 ) | 19日目 |
61,490円55,341円 ( 60,875円 ) | 19日目 |
62,590円 ( 68,849円 ) | 19日目 |
69,433円62,489円 ( 68,738円 ) | 19日目 |
73,516円66,164円 ( 72,780円 ) | 19日目 |
73,516円66,164円 ( 72,780円 ) | 19日目 |
68,910円62,019円 ( 68,221円 ) | 19日目 |
76,280円68,652円 ( 75,517円 ) | 19日目 |
詳細情報
基本情報
中空タイプで多機能組込みが可能。
しかも、軽量・コンパクト設計。
【特長】
・中空タイプ。
・中空へプッシャ、エアーブロー、センサが取付可能です。
・中空部固定式。
・爪の動作に影響されない固定式です。
・兼用調整不要。
・爪の動作ストロークが長く、調整不要です。
