チャック薄型ロングストロークチャック CKJシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 139,109円～233,998円特別価格

税込単価: 153,020円～257,398円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

薄型ボディーのロングストロークタイプ。【特長】・全高が薄く、大把持力。・ロング...

把持方法
挟むチャックタイプ / 開くチャックタイプ
種類
本体
本体形状
特殊形
環境・用途
標準
付加機能
なし
ストローク調節機構
なし
オプション
なし

未確定：候補が130型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

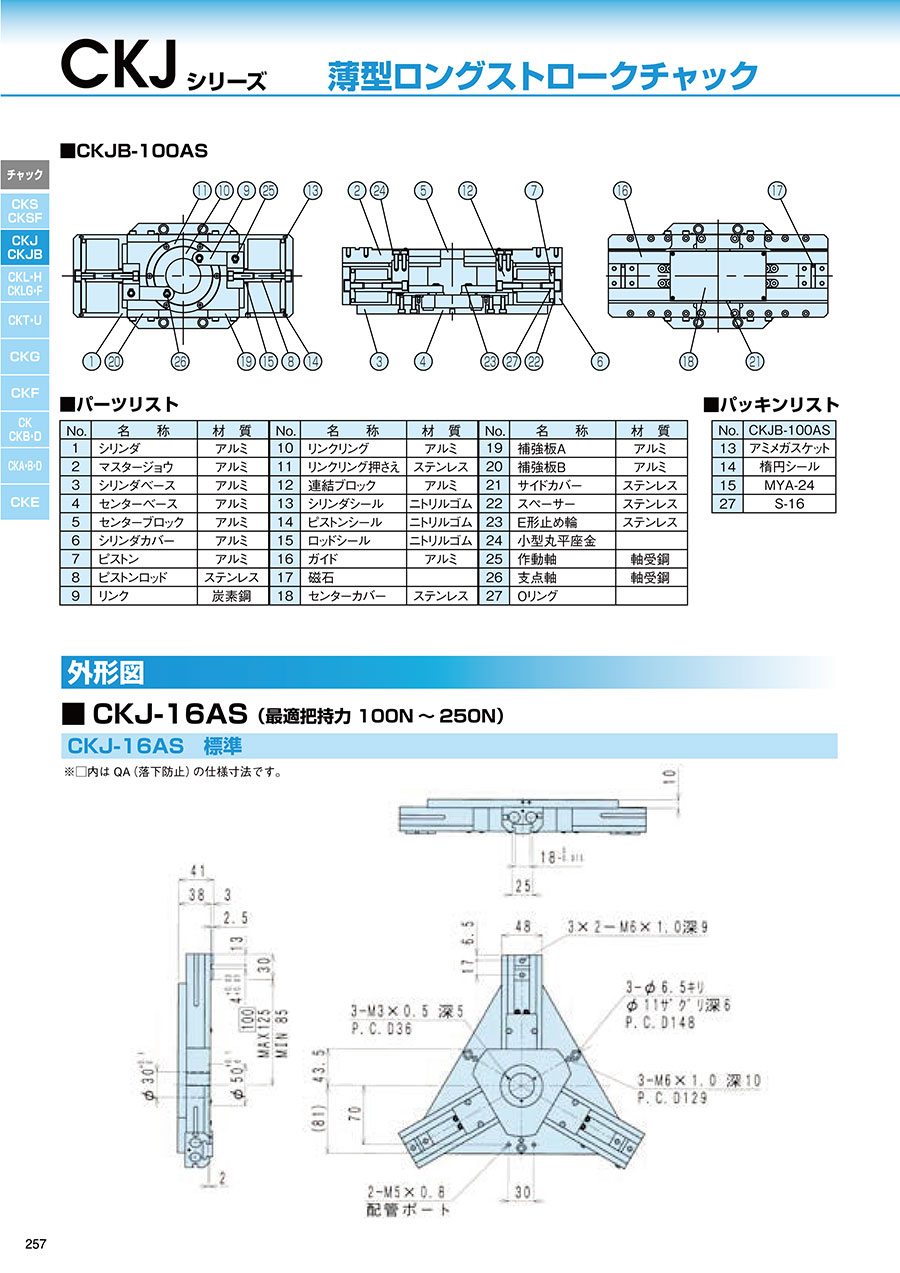

外形図

CKJ-16AS 標準

※□内はQA（落下防止）の仕様寸法です。

CKJ-16AS-S1

CKJB-16AS

CKJ-40AS 標準

※□内はQA（落下防止）の仕様寸法です。

CKJ-40AS-S1

CKJB-40AS

CKJ-63AS 標準

※□内はQA（落下防止）の仕様寸法です。

CKJ-63AS-S1

CKJB-63AS

CKJB-100AS

製品仕様

型式	CKJ-16AS	CKJ-40AS	CKJ-63AS	CKJ-16AS-S1	CKJ-40AS-S1	CKJ-63AS-S1	CKJB-16AS	CKJB-40AS	CKJB-63AS	CKJB-100AS
駆動源	エアー 0.3～0.7MPa（QA仕様は0.4～0.5MPa）
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	80（※30）	80（※30）	130（※50）	40	40	65	80	80	130	130
シリンダ径（mm）	φ12×6	φ32×6	φ50×6	φ12×6	φ32×6	φ50×6	φ12×4	φ32×4	φ50×4	φ100相当
ロッド径（mm）	φ6×6	φ12×6	φ14×6	φ6×6	φ12×6	φ14×6	φ6×4	φ12×4	φ14×4	φ24
内部容積［往復］（cm³/回）	47.5	358.8	1471	23.8	179.4	735.5	31.6	538	980	2336
繰り返し精度（mm）	±0.1
本体質量（kg）	2.38（※2.6）	5.6（※6.3）	18.5（※21）	1.35	4.2	13	1.7	4.2	13.9	17.4

※（）内数字はすべてQA仕様となります。

CKJ内部構造図

CKJパーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	シリンダボディA	アルミ	21	Oリング	-	41	平行ピン	ステンレス
2	シリンダボディB	アルミ	22	Oリング	-	42	軸	炭素鋼・アルミ
3	マスタージョウ	炭素鋼	23	Oリング	-	43	針状コロ軸受	-
4	ベース	アルミ	24	磁石	-	44	ワッシャ	-
5	センターブロック	アルミ・炭素鋼	25	C形止め輪	-	45	内輪	-
6	シリンダカバー	樹脂・アルミ	26	ロッドシール	-	46	カラー	-
7	ピストンA	アルミ	27	ピストンシール	-	47	両丸キー	-
8	ピストンB	アルミ・ステンレス	28	シリンダシール	-	48	作動ピン	鋼材
9	ピストンロッド	ステンレス	29	Oリング	-	49	作動ピンブロック	炭素綱
10	リンク	ステンレス・炭素鋼	30	ピストン	アルミ・ステンレス	50	QAピストンロッド	ステンレス
11	リンクリング	アルミ	31	ボディ	アルミ	51	QA連結ブロック	ステンレス
12	支点軸	ステンレス・炭素鋼	32	シリンダ	アルミ	52	QAスプリングガイド1	アルミ
13	作動ピン	ステンレス・炭素鋼	33	ベース（1）	アルミ	53	QAスプリングガイド2	ステンレス
14	連結ブロック	ステンレス・炭素鋼	34	ベース（2）	アルミ	54	QAスプリング1	ピアノ線
15	配管プレート	アルミ	35	ベース（3）	アルミ	55	QAスプリング2	ピアノ線
16	中空リング	アルミ	36	ロッドカバー	アルミ	56	NOピストンC	アルミ
17	カラー	鋼材	37	中空リング（1）	アルミ	57	QAシリンダ	アルミ
18	カバー	ステンレス	38	中空リング（2）	アルミ	58	QAベース3	アルミ
19	ベアリング	-	39	サイドカバー	ステンレス	59	QAピストンB	ステンレス
20	E形止め輪	-	40	フロントカバー	ステンレス	60	QAスプリングベース	ステンレス

CKJパッキンリスト

No.	CKJ-16AS（QA）	CKJ-40AS（QA）	CKJ-63AS（QA）	CKJ-16AS-S1	CKJ-40AS-S1	CKJ-63AS-S1
21	S-48	S-48	S-48	S-9	S-14	S-25
22	S-63	S-63	S-63	ー	S-30	S-48
23	S-80	S-80	S-80	S-22	S-48	S-71
26	MYA-6	MYA-12	MYA-14	MYA-6	MYA-12	MYA-14
27	PSD-12	PSD-32	PSD-50	PSD-12	PSD-32	PSD-50
28	φ10×φ1	S-30	S-46	φ10×φ1	S-30	S-46
29	S-4	S-5	S-5	S-4	S-4	S-5

※CKJ-QAタイプは絶対に分解しないでください。

CKJB内部構造図

CKJBパーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	シリンダ	アルミ	10	リンクリング	アルミ	19	補強板A	アルミ
2	マスタージョウ	アルミ	11	リンクリング押さえ	ステンレス	20	補強板B	アルミ
3	シリンダベース	アルミ	12	連結ブロック	アルミ	21	サイドカバー	ステンレス
4	センターベース	アルミ	13	シリンダシール	ニトリルゴム	22	スペーサー	ステンレス
5	センターブロック	アルミ	14	ピストンシール	ニトリルゴム	23	E形止め輪	ステンレス
6	シリンダカバー	アルミ	15	ロッドシール	ニトリルゴム	24	小型丸平座金	-
7	ピストン	アルミ	16	ガイド	アルミ	25	作動軸	軸受鋼
8	ピストンロッド	ステンレス	17	磁石	-	26	支点軸	軸受鋼
9	リンク	炭素鋼	18	センターカバー	ステンレス	27	Oリング	-

CKJBパッキンリスト

No.	CKJB-100AS
13	アミメガスケット
14	楕円シール
15	MYA-24
27	S-16

選定サポート情報

型式表示方法

※1 ストロークのS1とセンサ・個数のS1を混同しない様に型式表示位置にご注意ください。
※2 CKJBのみ対応。

性能・試験情報

把持力

供給圧力別（MPa）時においてチャックの爪の長さlにおける開方向、閉方向に作用する把持力を表します。

スプリング把持力
