近藤製作所

チャックロングストロークチャック CK・CKB・CKDシリーズ

カタログ |

通常単価(税別): 59,301円～76,944円

税込単価: 65,231円～84,638円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：19 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

ストローク重視、ハンドリングチャックの本格派。【特長】・爪の動作ストロークが長...

種類
本体
本体形状
特殊形
環境・用途
標準
付加機能
なし
ストローク調節機構
なし

未確定：候補が82型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

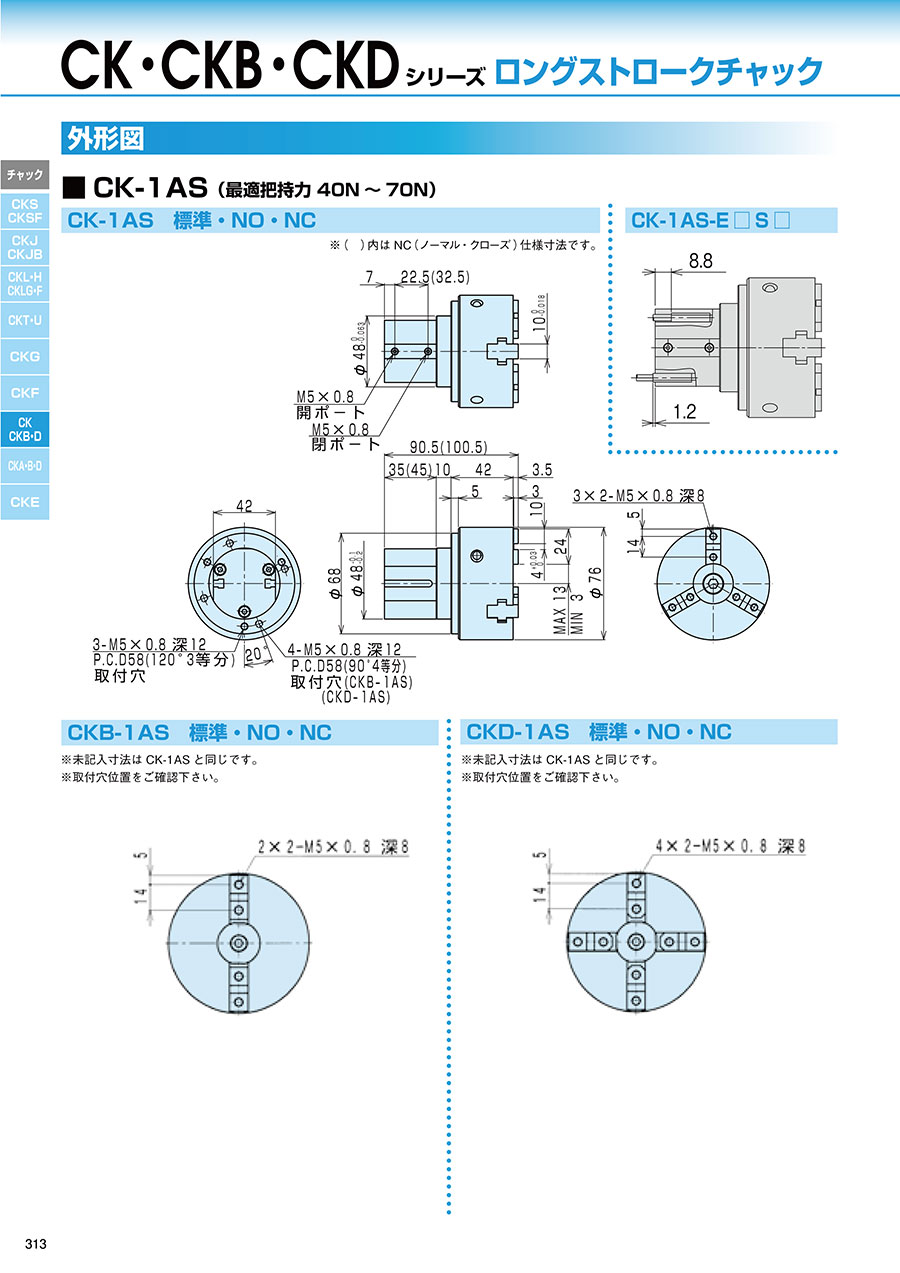

CK-1AS（最適把持力40N～70N）

※（）内はNC（ノーマル・クローズ）仕様寸法です。
※未記入寸法はCK-1AS と同じです。
※取付穴位置をご確認下さい。

CK-1.5AS（最適把持力150N～400N）

チャックロングストロークチャック CK・CKB・CKDシリーズ CK-1.5AS外形図

※（）内はNC（ノーマル・クローズ）仕様寸法です。
※未記入寸法はCK-1.5AS と同じです。
※取付穴位置をご確認下さい。

CK-2AS（最適把持力150N～300N）

チャックロングストロークチャック CK・CKB・CKDシリーズ CK-2AS外形図

※（）内はNC（ノーマル・クローズ）仕様寸法です。
※未記入寸法はCK-2AS と同じです。
※取付穴位置をご確認下さい。

製品仕様

型式	CK-1AS CKB-1AS CKD-1AS	CK-1.5AS CKB-1.5AS CKD-1.5AS	CK-2AS CKB-2AS CKD-2AS
駆動源	エアー 0.3～0.7MPa
潤滑	無給油またはタービン油1種（ISOVG32）
周囲温度（℃）	5～60
動作ストローク（mm）	20	20	40
シリンダ径（mm）	φ25	φ44	φ44
ロッド径（mm）	φ12	φ16	φ16
内部容積［往復］（cm³/回）	7.9	26.4	52.8
繰り返し精度（mm）	±0.03
本体質量（kg）	0.85	1.90	2.90

内部構造図

パーツリスト

No.	名称	材質	No.	名称	材質	No.	名称	材質
1	チャックボディ	アルミ	7	ピニオンギア	炭素鋼	13	NOスプリング	ピアノ線
2	ピストン	ステンレス	8	ピストンシール	-	14	NCピストン	炭素鋼
3	シリンダ	アルミ	9	シリンダシール	-	15	NCスプリング	ピアノ線
4	ピニオンギア軸	炭素鋼	10	ロッドシール	-	16	磁石	炭素鋼
5	ラック	炭素鋼	11	NOピストン	炭素鋼	-	-	-
6	マスタージョウ	炭素鋼	12	NCシリンダ	アルミ	-	-	-

パッキンリスト

No.	（CK・CKB・CKD）-1AS	（CK・CKB・CKD）-1.5AS	（CK・CKB・CKD）-2AS
8	PSD-25	PSD-44	PSD-44
9	S-28	S-42	S-42
10	MYA-12	MYA-16	MYA-16

選定サポート情報

型式表示方法

性能・試験情報

把持力

供給圧力別（MPa）時においてチャックの爪の長さlにおける開方向、閉方向に作用する把持力を表します。

型番リスト

表示件数

型番

把持方法

フィンガの数

作動方式

シリンダ径

(φ)

ロッド径

(φ)

動作ストローク

(mm)

オプション

センサ・個数

センサ記号

RoHS?

最小発注数量

挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	なし	-	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点2芯L字・1個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点2芯L字・2個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点2芯L字・2個	ET2L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点2芯L字・2個	ET2L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点3芯L字・1個	ET3L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点3芯L字・1個	ET3L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点3芯L字・1個	ET3L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点3芯L字・2個	ET3L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点3芯L字・2個	ET3L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点3芯L字・2個	ET3L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	25	12	20	なし	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	25	12	20	ノーマルクローズ	なし	-	10	1個
挟むチャックタイプ	3本	ノーマルオープン	25	12	20	ノーマルオープン	なし	-	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	なし	-	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点2芯L字・1個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点2芯L字・2個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点2芯L字・2個	ET2L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点2芯L字・2個	ET2L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・1個	ET2	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点2芯ｽﾄﾚｰﾄ・2個	ET2	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点3芯L字・1個	ET3L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点3芯L字・1個	ET3L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点3芯L字・1個	ET3L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点3芯L字・2個	ET3L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点3芯L字・2個	ET3L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点3芯L字・2個	ET3L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・1個	ET3	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	20	なし	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	無接点3芯ｽﾄﾚｰﾄ・2個	ET3	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	20	ノーマルクローズ	なし	-	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	20	ノーマルオープン	なし	-	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	40	なし	なし	-	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	40	なし	無接点2芯L字・1個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	40	ノーマルクローズ	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ	3本	ノーマルオープン	44	16	40	ノーマルオープン	無接点2芯L字・1個	ET2L	10	1個
挟むチャックタイプ / 開くチャックタイプ	3本	複動形	44	16	40	なし	無接点2芯L字・2個	ET2L	10	1個
開くチャックタイプ	3本	ノーマルクローズ	44	16	40	ノーマルクローズ	無接点2芯L字・2個	ET2L	10	1個

通常単価(税別) (税込単価)	通常出荷日

64,790円 ( 71,269円 )	19日目
59,301円 ( 65,231円 )	19日目
66,164円 ( 72,780円 )	19日目
62,019円 ( 68,221円 )	19日目
65,890円 ( 72,479円 )	19日目
68,652円 ( 75,517円 )	19日目
64,507円 ( 70,958円 )	19日目
59,301円 ( 65,231円 )	19日目
66,164円 ( 72,780円 )	19日目
62,019円 ( 68,221円 )	19日目
59,301円 ( 65,231円 )	19日目
68,652円 ( 75,517円 )	19日目
64,507円 ( 70,958円 )	19日目
59,301円 ( 65,231円 )	19日目
66,164円 ( 72,780円 )	19日目
62,019円 ( 68,221円 )	19日目
59,301円 ( 65,231円 )	19日目
68,652円 ( 75,517円 )	19日目
64,507円 ( 70,958円 )	19日目
59,301円 ( 65,231円 )	19日目
66,164円 ( 72,780円 )	19日目
62,019円 ( 68,221円 )	19日目
59,301円 ( 65,231円 )	19日目
68,652円 ( 75,517円 )	19日目
64,507円 ( 70,958円 )	19日目
63,868円 ( 70,255円 )	19日目
59,301円 ( 65,231円 )	19日目
63,868円 ( 70,255円 )	19日目
66,164円 ( 72,780円 )	19日目
72,797円 ( 80,077円 )	19日目
68,652円 ( 75,517円 )	19日目
68,211円 ( 75,032円 )	19日目
75,285円 ( 82,814円 )	19日目
71,140円 ( 78,254円 )	19日目
66,164円 ( 72,780円 )	19日目
72,797円 ( 80,077円 )	19日目
68,652円 ( 75,517円 )	19日目
68,211円 ( 75,032円 )	19日目
75,285円 ( 82,814円 )	19日目
71,140円 ( 78,254円 )	19日目
66,164円 ( 72,780円 )	19日目
72,797円 ( 80,077円 )	19日目
68,652円 ( 75,517円 )	19日目
68,211円 ( 75,032円 )	19日目
75,285円 ( 82,814円 )	19日目
71,140円 ( 78,254円 )	19日目
66,164円 ( 72,780円 )	19日目
72,797円 ( 80,077円 )	19日目
68,652円 ( 75,517円 )	19日目
68,211円 ( 75,032円 )	19日目
75,285円 ( 82,814円 )	19日目
71,140円 ( 78,254円 )	19日目
69,201円 ( 76,121円 )	19日目
66,362円 ( 72,998円 )	19日目
65,531円 ( 72,084円 )	19日目
67,221円 ( 73,943円 )	19日目
74,456円 ( 81,902円 )	19日目
70,311円 ( 77,342円 )	19日目
69,201円 ( 76,121円 )	19日目
76,944円 ( 84,638円 )	19日目

基本情報

基本情報

ストローク重視、ハンドリングチャックの本格派。

【特長】
・爪の動作ストロークが長く、調整が不要です。
・3方爪CKタイプ、2方爪CKBタイプ、4方爪CKDタイプがあります。
・ボディはあつかいやすい軽量コンパクト設計で、しかも強力な把持力を発揮します

カタログ

カタログ (見開き版)

商品担当おすすめ

近藤製作所
【近藤製作所】ツールチェンジャー【オートハンドチェンジャー KHCシリーズ】
近藤製作所
チャックパワフルチャック CKLシリーズ
近藤製作所
ハンド薄型ロングストローク平行ハンド HLCシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
