チャック ベアリングチャック CKGシリーズ
- 通常単価(税別)
- 45,441円～83,577円
- 税込単価
- 49,985円～91,935円
ベアリング機構の3方爪チャック。【特長】・クロスローラガイドで高精度、滑らか作...
詳細情報を確認する- フィンガの数
- 3本
- 種類
- 本体
- 本体形状
- 特殊形
- 付加機能
- ベアリング支持 / 高精度
- ストローク調節機構
- なし
商品情報
外形図

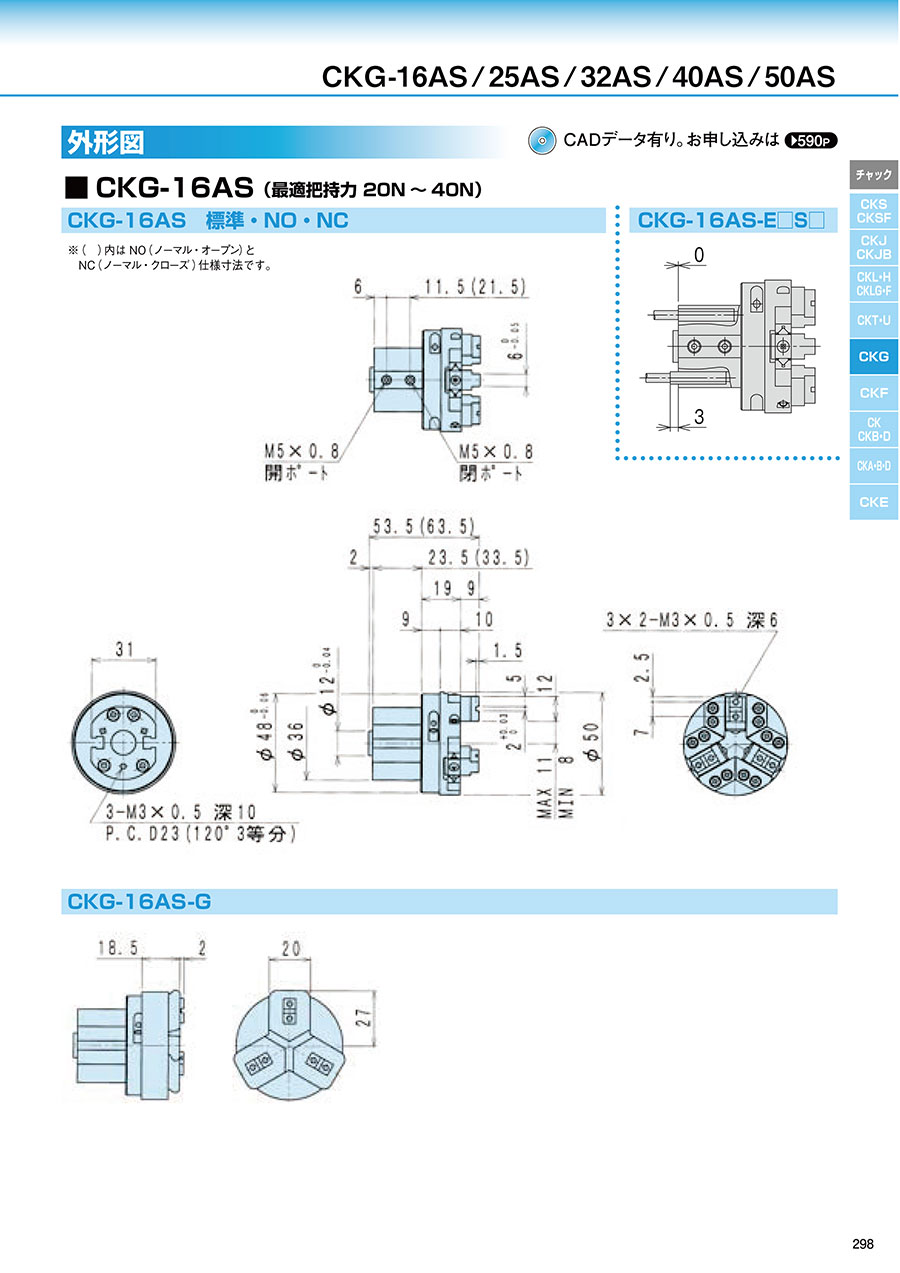

CKG-16AS （最適把持力 20N～40N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
CKG-25AS （最適把持力 60N～120N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
CKG-32AS （最適把持力 100N～200N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
CKG-40AS （最適把持力 200N～350N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
CKG-50AS （最適把持力 300N～500N）
※（ ）内はNO（ノーマル・オープン）とNC（ノーマル・クローズ）仕様寸法です。
製品仕様
| 型番 | CKG-16AS | CKG-25AS | CKG-32AS | CKG-40AS | CKG-50AS |
|---|---|---|---|---|---|
| 駆動源 | エアー 0.1～0.7MPa （NO、NC仕様は0.3～0.7MPa） | ||||
| 潤滑 | 無給油またはタービン油1種 （ISOVG32） | ||||
| 周囲温度（℃） | 5～60 | ||||
| 動作ストローク（mm） | 6 | 6 | 8 | 11 | 16 |
| シリンダ径（mm） | φ16 | φ25 | φ32 | φ40 | φ50 |
| ロッド径（mm） | φ9 | φ10 | φ14 | φ18 | φ20 |
| 内部容積［往復］ （cm3/回） | 1.0 | 2.2 | 5.1 | 10.1 | 36.1 |
| 繰り返し精度（mm） | ±0.01 | ||||
| 本体質量（kg） | 0.24 | 0.47 | 0.80 | 1.4 | 2.3 |
内部構造図、パーツ・パッキンリスト
選定サポート情報
性能・試験情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
45,441円 ( 49,985円 ) | 19日目 |
48,840円 ( 53,724円 ) | 19日目 |
51,292円 ( 56,421円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
55,528円 ( 61,081円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
53,614円 ( 58,975円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
58,139円 ( 63,953円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
48,840円 ( 53,724円 ) | 19日目 |
51,292円 ( 56,421円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
55,528円 ( 61,081円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
53,614円 ( 58,975円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
58,139円 ( 63,953円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
48,840円 ( 53,724円 ) | 19日目 |
51,292円 ( 56,421円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
55,528円 ( 61,081円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
53,614円 ( 58,975円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
58,139円 ( 63,953円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
48,840円 ( 53,724円 ) | 19日目 |
51,292円 ( 56,421円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
55,528円 ( 61,081円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
53,614円 ( 58,975円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
56,399円 ( 62,039円 ) | 19日目 |
58,139円 ( 63,953円 ) | 19日目 |
53,787円 ( 59,166円 ) | 19日目 |
48,667円 ( 53,534円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
51,467円 ( 56,614円 ) | 19日目 |
58,190円 ( 64,009円 ) | 19日目 |
47,421円 ( 52,163円 ) | 19日目 |
47,421円 ( 52,163円 ) | 19日目 |
52,046円 ( 57,251円 ) | 19日目 |
54,484円 ( 59,932円 ) | 19日目 |
57,268円 ( 62,995円 ) | 19日目 |
57,268円 ( 62,995円 ) | 19日目 |
59,008円 ( 64,909円 ) | 19日目 |
詳細情報
基本情報
ベアリング機構の3方爪チャック。
【特長】
・クロスローラガイドで高精度、滑らか作動を実現。
・スライド部にクロスローラベアリング機構を採用。
・高精度で滑らかな動きを実現します。
・ゴムカバー付（オプション）耐環境性が向上。
・ミストやダストの侵入をゴムカバー装着により防ぎ、耐環境性が向上します。
・クラス10、クラス1000に対応可能です。
