チャック パワフルチャック CKLシリーズ
- 数量スライド割引
- 通常単価(税別)
- 29,580円～86,229円
- 税込単価
- 32,538円～94,852円
薄型、軽量コンパクト、高把持力、低価格を実現。【特長】・ダイレクトドライブ方式...
詳細情報を確認する
未確定：候補が490型番あります。
商品情報
外形図

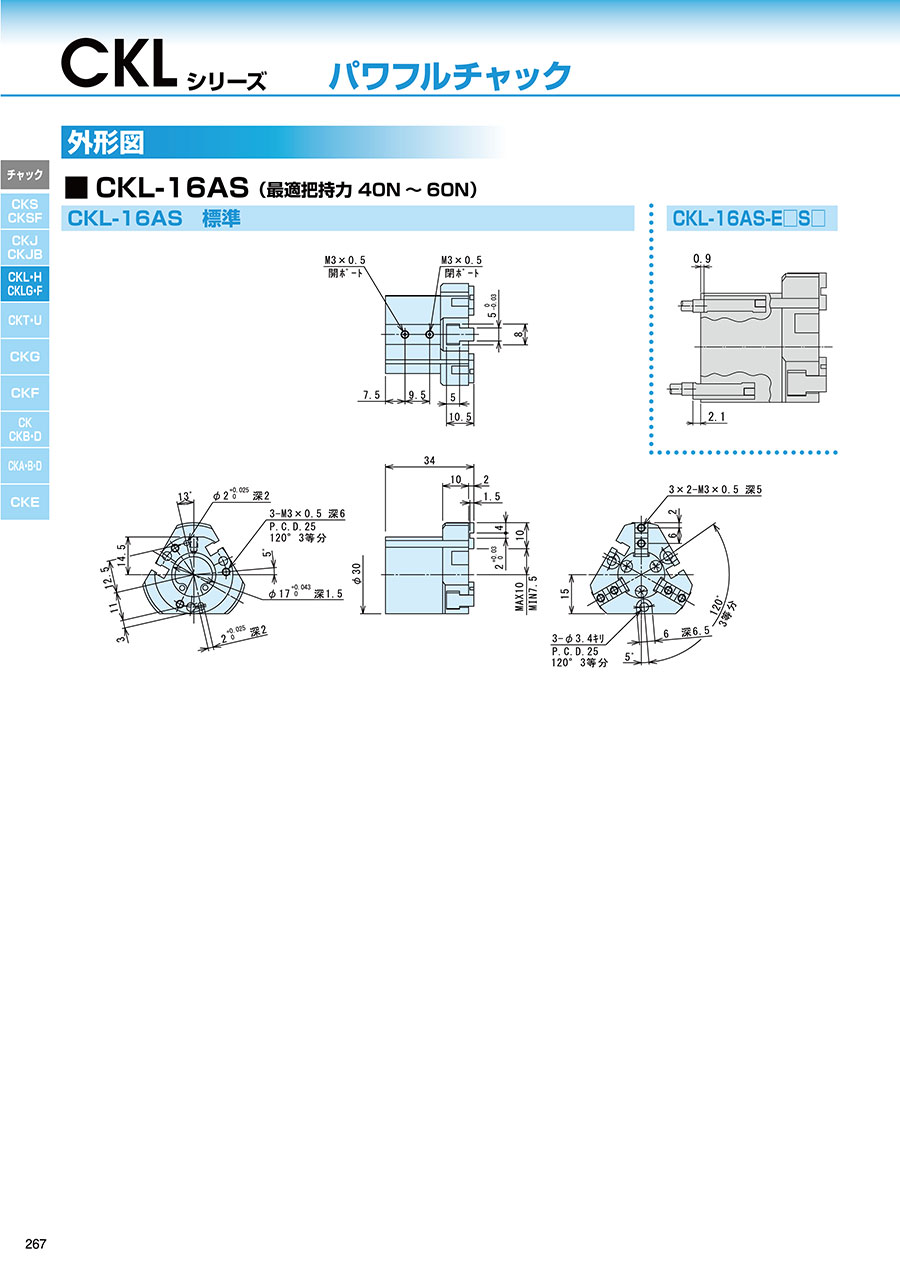

CKL-16AS （最適把持力 40N ～ 60N）
CKL-20AS （最適把持力 60N ～ 100N）
CKL-25AS （最適把持力 80N ～ 180N）
CKL-32AS （最適把持力 150N ～ 300N）
CKL-40AS （最適把持力 200N ～ 450N）
CKL-50AS （最適把持力 450N ～ 650N）
CKL-63AS （最適把持力 600N ～ 1000N）
CKL-80AS （最適把持力 1300N ～ 1600N）
CKL-100AS （最適把持力 1400N ～ 2400N）
CKL-160AS （最適把持力 4500N ～ 7000N）
製品仕様
| 型式 | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS CKL-50AS-Q |
|---|---|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度（℃） | 5～60 | |||||
| 動作ストローク（mm） | 5 | 5 | 6 | 8 | 10 | 12 |
| シリンダ径（mm） | φ16 | φ20 | φ25 | φ32 | φ40 | φ50 |
| ロッド径（mm） | φ6 | φ6 | φ8 | φ10 | φ12 | φ14 |
| 内部容積［往復］（cm3/回） | 1.2 | 1.8 | 3.3 | 7.7 | 15.6 | 28.3 |
| 繰り返し精度（mm） | ±0.01 | |||||
| 本体質量（kg） | 0.07 | 0.12 | 0.19 | 0.24 | 0.36 | 0.54 |
| 型式 | CKL-63AS CKL-63AS-Q | CKL-80AS CKL-80AS-Q | CKL-100AS | CKL-160AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa※ | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 16 | 20 | 23 | 50 |
| シリンダ径（mm） | φ63 | φ80 | φ100 | φ160 |
| ロッド径（mm） | φ16 | φ16 | φ20 | φ34 |
| 内部容積［往復］（cm3/回） | 60.3 | 118.2 | 215.5 | 937.0 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 0.97 | 1.85 | 3.14 | 7.94 |
※CKL-□□AS-Qのエアー圧は、0.4～0.7MPaです。
| 型式 | CKL-50AS-L1 | CKL-63AS-L1 | CKL-80AS-L1 | CKL-100AS-L1 |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 30 | 30 | 40 | 40 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm3/回） | 70.7 | 113.0 | 236.4 | 274.8 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 1.2 | 1.6 | 3.2 | 5.0 |
| 型式 | CKH-50AS | CKH-63AS | CKH-80AS | CKH-100AS |
|---|---|---|---|---|
| 駆動源 | エアー 0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | 6 | 8 | 10 | 12 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm3/回） | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度（mm） | ±0.01 | |||
| 本体質量（kg） | 0.59 | 1.02 | 2.02 | 3.45 |
※ CKL-Q タイプは絶対に分解しないでください。
パーツリスト
| No. | 名称 | 材質 | No. | 名称 | 材質 | No. | 名称 | 材質 |
|---|---|---|---|---|---|---|---|---|
| 1 | ボディ | アルミ | 7 | センターカバー | ステンレス | 13 | NO・NCボディ | アルミ |
| 2 | マスタージョウ | 炭素鋼 | 8 | ピストンシール | - | 14 | NOピストンC | アルミ |
| 3 | ピストンA | ※1 | 9 | シリンダシール | - | 15 | NOスプリング | ステンレス |
| 4 | ピストンB | アルミ | 10 | ロッドシール | - | 16 | NCピストンB | アルミ |
| 5 | ピストンC | アルミ | 11 | 磁石 | - | 17 | NCスプリング | ステンレス |
| 6 | シリンダカバー | アルミ | 12 | C形止め輪 | ※2 | 18 | Qスプリング | ステンレス |
パッキンリスト
| No. | CKL-16AS | CKL-20AS | CKL-25AS | CKL-32AS CKL-32AS-Q | CKL-40AS CKL-40AS-Q | CKL-50AS（-L1） CKL-50AS-Q | CKL-63AS（-L1） CKL-63AS-Q | CKL-80AS（-L1） CKL-80AS-Q | CKL-100AS（-L1） | CKL-160AS |
|---|---|---|---|---|---|---|---|---|---|---|
| 8 | PSD-16 | PSD-20 | PSD-25 | PSD-32 | PSD-40 | PSD-50 | PSD-63 | PSD-80 | PSD-100 | PSD-160 |
| 9 | φ14×φ1 | φ18×φ1 | φ22.33×φ1.02 | S-29 | S-36 | S-46 | S-60 | G-75 | G-95 | G-150 |
| 10 | MYA-6 | MYA-6 | MYA-8 | MYA-10 | MYA-12 | MYA-14 | MYA-16 | MYA-16 | MYA-20 | MYA-34 |
商品特長詳細
- 食品製造工程向け仕様（オプション）。
食品機械用グリース（NSF H1）を使用。
ゴムカバーは水色のシリコン系を選択可能。
選定サポート情報
- ※2 16AS、160AS、L1タイプ、CKLFは除く
- ※3 16AS、20AS、25AS、L1タイプは除く
- ※4 16ASはこちらのみ取付可能
注）CKL-□□-Qは下記の点に注意して選定ください。
- スプリングクランプ方式を採用しておりますので、開ポートのみを使用してください。決して閉ポートからエアを入れないでください。破損の原因になります。
- 閉ポートには止め栓等をしないでください。
- 環境の悪い場所でご使用になる場合、閉ポートよりゴミを吸い込んでエア漏れが発生する事があります。その場合、ゴミが入らないようにフィルタを通してご使用ください。
- 把持力はクランプ位置（開端、中間、閉端）、クランプ距離（爪長さ）により変化しますので、充分に余裕をみた選定を行ってください。
性能・試験情報
把持力
供給圧力別（MPa）時においてチャックの爪の長さlにおける開方向、閉方向に作用する把持力を表します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,580円 ( 32,538円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
34,991円 ( 38,490円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
34,991円 ( 38,490円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
34,991円 ( 38,490円 ) | 19日目 |
32,286円 ( 35,515円 ) | 19日目 |
34,991円 ( 38,490円 ) | 19日目 |
31,790円 ( 34,969円 ) | 14日目 |
33,188円 ( 36,507円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
35,892円 ( 39,481円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
33,188円 ( 36,507円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
35,892円 ( 39,481円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
33,188円 ( 36,507円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
35,892円 ( 39,481円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
33,188円 ( 36,507円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
35,892円 ( 39,481円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
32,890円 ( 36,179円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
33,561円 ( 36,917円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
32,890円 ( 36,179円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
33,561円 ( 36,917円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
32,890円 ( 36,179円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
33,561円 ( 36,917円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
32,890円 ( 36,179円 ) | 14日目 |
39,213円 ( 43,134円 ) | 19日目 |
39,213円 ( 43,134円 ) | 19日目 |
33,561円 ( 36,917円 ) | 14日目 |
41,839円 ( 46,023円 ) | 19日目 |
41,839円 ( 46,023円 ) | 19日目 |
37,521円 ( 41,273円 ) | 14日目 |
36,531円 ( 40,184円 ) | 14日目 |
詳細情報
基本情報
薄型、軽量コンパクト、高把持力、低価格を実現。
【特長】
・ダイレクトドライブ方式の採用により高把持力・高精度を実現。
・ガイドが長くなり、剛性UP。
・切削水センサへの対応が可能。
・センサ取付溝は2方向（4本）。
・中空仕様のオプションあり。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
