4方爪2駆動チャック CKEシリーズ
- 通常単価(税別)
- 93,510円～103,384円
- 税込単価
- 102,861円～113,722円
異形物に対応、ハンドリング用チャックの本格派。【特長】・4方爪2駆動チャック。...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

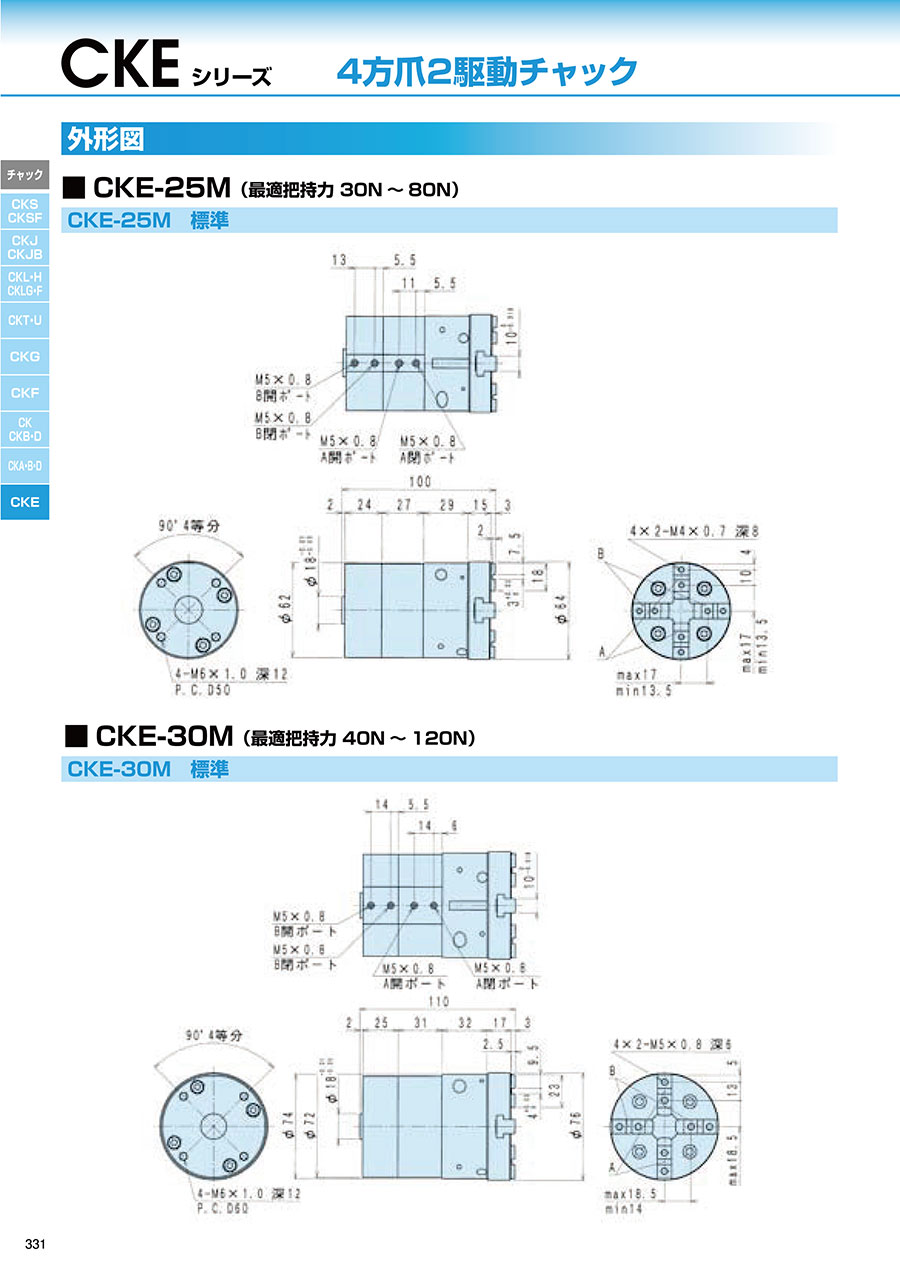

外形図
■CKE-25M（最適把持力30N～80N）
CKE-25M 標準
■CKE-30M（最適把持力40N～120N）
CKE-30M 標準
製品仕様
| 型番 | CKE-25M | CKE-30M | ||
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度（℃） | 5～60 | |||
| 動作ストローク（mm） | （A）7 | （B）7 | （A）10 | （B）9 |
| シリンダ径（mm） | φ40 | φ25 | φ50 | φ32 |
| ロッド径（mm） | φ26 | φ14 | φ32 | φ18 |
| 内部容積［往復］（cm3／回） | 5.5 | 4.1 | 5.7 | 5.4 |
| 繰り返し精度（mm） | ±0.03 | ±0.03 | ||
| 本体質量（kg） | 1.0 | 1.5 | ||
製品仕様
※耐屈曲センサ
商品特長詳細
■把持力
供給圧力別（MPa）時においてチャックの爪の長さLにおける開方向、閉方向に作用する把持力を表します。
■爪の配置
詳細情報
基本情報
異形物に対応、ハンドリング用チャックの本格派。
【特長】
・4方爪2駆動チャック。異形物を2方向で確実にクランプ。4方爪1駆動タイプもあります（CKD）。
・兼用調整が不要。爪の動作ストロークが長く、調整が不要です。
・コンパクトで強力。ボディはあつかいやすい軽量コンパクト設計。
