近藤製作所

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 30,690円～47,190円特別価格

税込単価: 33,759円～51,909円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：14 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

近藤製作所

通常出荷日：在庫品1日目

【特長】・エアー配管が使えないロータリーテーブルやシャトルムーバ用ハンドに最適...

フィンガの数
2本
種類
本体
本体形状
角形
環境・用途
標準 / クリーンルーム対応
付加機能
なし
ストローク調節機構
なし
オプション
なし
センサ・個数
なし

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

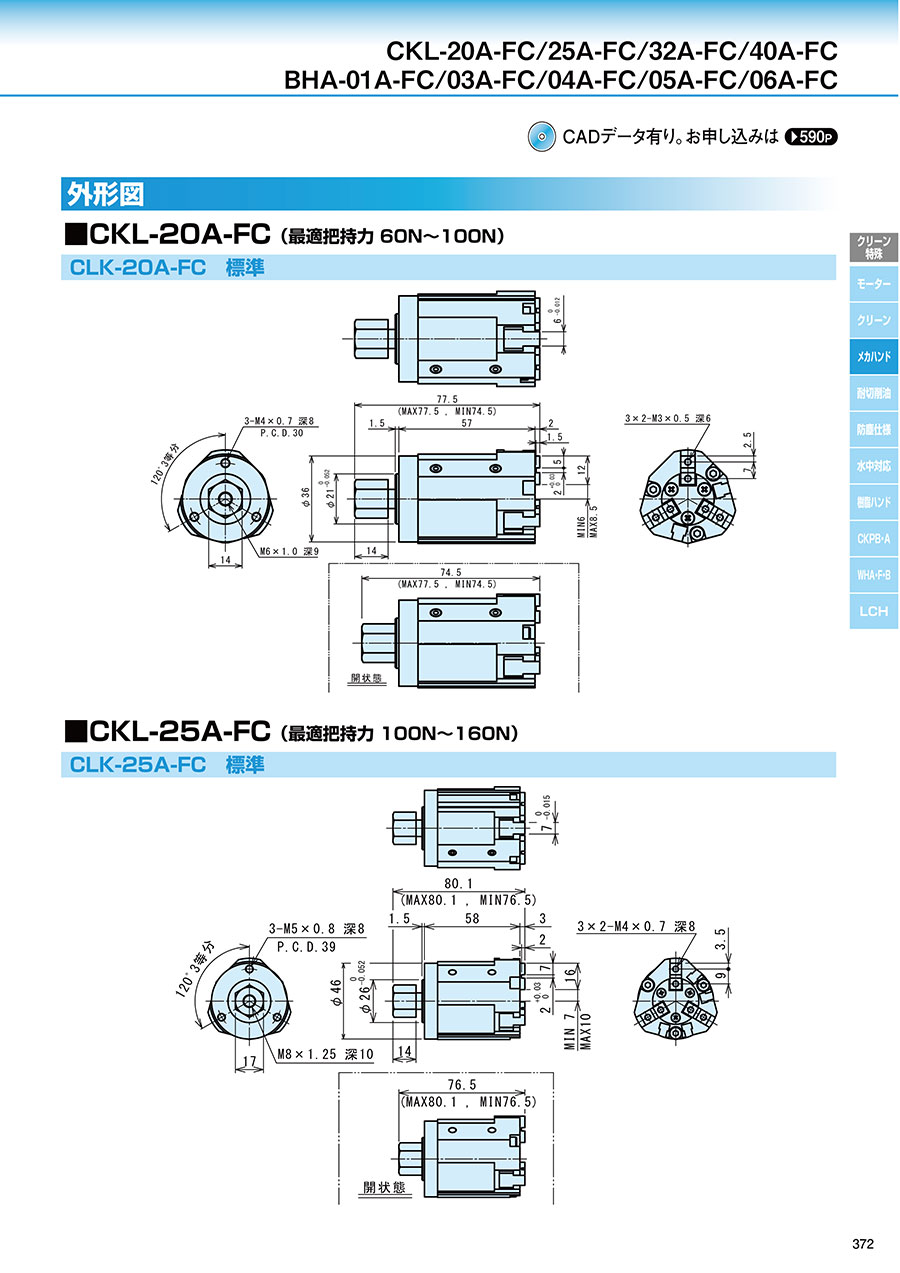

外形図

CKL-20A-FC（最適把持力60N～100N）

CKL-25A-FC（最適把持力100N～160N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ CKL-25A-FC外形図

CKL-32A-FC（最適把持力150N～320N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ CKL-32A-FC外形図

CKL-40A-FC（最適把持力250N～450N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ CKL-40A-FC外形図

BHA-01A-FC（最適把持力25N～39N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ BHA-01A-FC外形図

BHA-03A-FC（最適把持力40N～75N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ BHA-03A-FC外形図

BHA-04A-FC（最適把持力40N～110N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ BHA-04A-FC外形図

BHA-05A-FC（最適把持力90N～150N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ BHA-05A-FC外形図

BHA-06A-FC（最適把持力140N～200N）

クリーン・特殊メカハンド&メカチャック CKL・BHA-FCシリーズ BHA-06A-FC外形図

製品仕様

型式	CKL-20A-FC	CKL-25A-FC	CKL-32A-FC	CKL-40A-FC	BHA-01A-FC	BHA-03A-FC	BHA-04A-FC	BHA-05A-FC	BHA-06A-FC
動作ストローク（mm）	5	6	8	10	5	9	11	15	20
シリンダ径（mm）	φ20	φ25	φ32	φ40	φ12	φ16	φ20	φ25	φ32
ロッド径（mm）	φ6	φ8	φ10	φ12	φ6	φ8	φ10	φ12	φ16
開き側外力（N）	165～250	280～420	485～730	710～1050	60～90	120～180	185～280	230～350	400～600
繰り返し精度（mm）	±0.01
把持力（N）	60～100	100～160	150～320	250～450	25～39	40～75	40～110	90～150	140～200
本体質量（g）	202	320	433	834	142	212	362	594	1342

※把持力は、爪の長さ・ストローク位置で変わります。
※開き側外力はストロークを規制してご使用ください。本体が破損するおそれがあります。
※開き方向での使用はハンドの破損につながりますので、絶対に行わないでください。
※ストッパロッドにトルクが掛かると内部ピストン等が破損する場合があります。装置と連結する際には、必ずストッパロッドにスパナ掛けして連結してください。

選定サポート情報

型式表示方法

型番リスト

表示件数

型番

把持方法

シリンダ径

(φ)

ロッド径

(φ)

動作ストローク

(mm)

RoHS?

最小発注数量

挟むパラレルタイプ	12	6	5	10	1個
挟むパラレルタイプ	16	8	9	10	1個
挟むパラレルタイプ	20	10	11	10	1個
挟むパラレルタイプ	25	12	15	10	1個
挟むパラレルタイプ	32	16	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

30,690円 ( 33,759円 )	19日目
31,790円 ( 34,969円 )	19日目
35,873円32,285円 ( 35,514円 )	19日目
39,490円35,541円 ( 39,095円 )	19日目
47,190円42,471円 ( 46,718円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・エアー配管が使えないロータリーテーブルやシャトルムーバ用ハンドに最適。
・スプリング力により外径を把持、パッキンを使わないため耐熱用ハンドに最適。
・開き側は外力による駆動、カム駆動等の高速タクトに対応。
