サムソール

モールドスプリング（金型ばね） SU（極超たわみ用）

Name: モールドスプリング（金型ばね） SU（極超たわみ用）
Brand: サムソール
SKU: 221004961779
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 106円～1,242円

税込単価: 117円～1,366円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SL（軽荷重用）

4.5

通常価格(税別)： 73円 (税込価格：80円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SF（軽少荷重用）

4.7

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

日本市場で10年以上の実績が評価されています。【特長】・取り扱いに便利な識別表...

詳細情報を確認する

ご注意

線径の細いものには対応していない場合があります。

未確定：候補が184型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SAMSOLの金型ばね

SAMSOL金型ばね外観

製品識別表示

SAMSOLスプリングには製品外周に、便利に使える識別表示を実施。
外径（mm）/自由長（mm）/たわみ量（mm/30万回使用基準）/製造ロット番号

色で判別可能な8タイプ

SAMSOLの金型ばねは色で8つのタイプにわかれ、容易に製品の項目確認、選択が可能。

1.軽少荷重（SF）:黄色
2.軽荷重（SL）:青色
3.中荷重（SM）:赤色
4.重荷重（SH）:緑色
5.超重荷重（SB）:茶色
6.超たわみ（SU）:水色
7.高たわみ（SR）:白色
8.中たわみ（SY）:紫色

Sky

Type	Color	Inside diameter		Diameter		Available Max.Bend	Load *N (kgf)
Type	Color	min.	max.	min.	max.	Available Max.Bend	min.	max.
SU	Sky	φ10.5	φ43	15	300	50% (1)	56.84 (5.8)	490 (50)
SU	Sky	φ10.5	φ43	15	300	60% (0.3)	68.4 (7)	588 (60)

製品仕様

Numbers of bend:1 million bend

Numbers of bend:0.5 million bend

Numbers of bend:0.3 million bend

Relationship between working times of spring and description rate

Deflection	Working Time
Deflection	1million	0.5million	0.3million	Max Description	Color
Lightest Load	40%	45.00%	50.00%	Approx. 58.0%	Yellow
Light Load	32.00%	36.00%	40.00%	Approx. 48.0%	Blue
Medium Load	25.60%	28.80%	32.00%	Approx. 38.0%	Red
Heavy Load	19.20%	21.60%	24.00%	Approx. 28.0%	Green
Ultra Heavy Load	16.00%	18.00%	20.00%	Approx. 24.0%	Brown
Super High Deflection	60%	55%	50.00%	Approx. 70.0%	Sky
High Deflection	50%	45%	40.00%	Approx. 60.0%	Gray
Middle Deflection	50%	45%	40.00%	Approx. 60.0%	Purple

Tolerance of Metal Mold Spring

Outer Dia.	Inner Dir.	Free Length		Load kgf	Coil Direction
Outer Dia.	Inner Dir.	below 50mm	over 55mm	Load kgf	Coil Direction
+0mm -0.7mm	-0.7mm -0.1mm	±0.5mm	±0.1%	±10%	right

開発秘話

・韓国の大手鋼材メーカーから材料を調達していますが、20年前は品質レベルが不十分でした。しかし鋼材メーカーと協力して材料品質の改善を行ない日本の品質レベルまで達したことにより、2005年から日本市場に参入し10年以上の実績をつくることができました。
・韓国の人件費も高騰し日本と遜色ない時代にある中、独自のローコスト製法を開発することにより、他社の類似製品と比べて安い価格で提供できるようになりました。

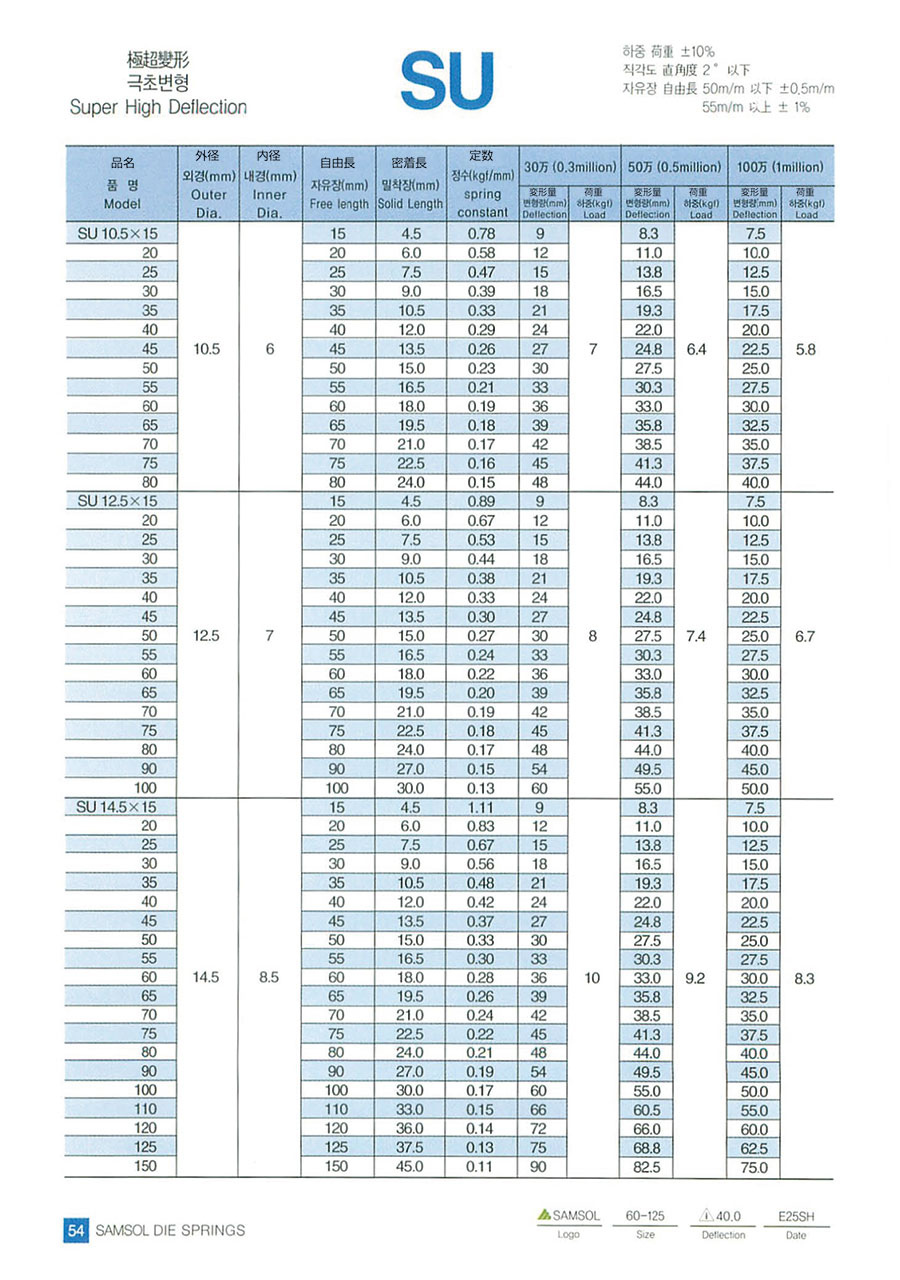

型番リスト

表示件数

型番

種類

自由長

(mm)

外径

(φ)

材質

最大荷重（範囲指定）

(N)

許容荷重 P

(N)

ばね定数

(N/mm)

内径

(φ)

色

最大荷重

ばね定数

(kgf/mm)

最小発注数量

異形線	15	10.5	[その他材質] SAE9254	50.01～73.00	68.65	7.644	6	空	5.8	0.78	1個
異形線	20	10.5	[その他材質] SAE9254	50.01～73.00	68.65	5.684	6	空	5.8	0.58	1個
異形線	25	10.5	[その他材質] SAE9254	50.01～73.00	68.65	4.606	6	空	5.8	0.47	1個
異形線	30	10.5	[その他材質] SAE9254	50.01～73.00	68.65	3.822	6	空	5.8	0.39	1個
異形線	35	10.5	[その他材質] SAE9254	50.01～73.00	68.65	3.234	6	空	5.8	0.33	1個
異形線	40	10.5	[その他材質] SAE9254	50.01～73.00	68.65	2.842	6	空	5.8	0.29	1個
異形線	45	10.5	[その他材質] SAE9254	50.01～73.00	68.65	2.548	6	空	5.8	0.26	1個
異形線	50	10.5	[その他材質] SAE9254	50.01～73.00	68.65	2.254	6	空	5.8	0.23	1個
異形線	55	10.5	[その他材質] SAE9254	50.01～73.00	68.65	2.058	6	空	5.8	0.21	1個
異形線	60	10.5	[その他材質] SAE9254	50.01～73.00	68.65	1.862	6	空	5.8	0.19	1個
異形線	65	10.5	[その他材質] SAE9254	50.01～73.00	68.65	1.764	6	空	5.8	0.18	1個
異形線	70	10.5	[その他材質] SAE9254	50.01～73.00	68.65	1.666	6	空	5.8	0.17	1個
異形線	75	10.5	[その他材質] SAE9254	50.01～73.00	68.65	1.568	6	空	5.8	0.16	1個
異形線	80	10.5	[その他材質] SAE9254	50.01～73.00	68.65	1.47	6	空	5.8	0.15	1個
異形線	15	12.5	[その他材質] SAE9254	73.01～107.00	78.45	8.722	7	空	6.7	0.89	1個
異形線	20	12.5	[その他材質] SAE9254	73.01～107.00	78.45	6.566	7	空	6.7	0.67	1個
異形線	25	12.5	[その他材質] SAE9254	73.01～107.00	78.45	5.194	7	空	6.7	0.53	1個
異形線	30	12.5	[その他材質] SAE9254	73.01～107.00	78.45	4.312	7	空	6.7	0.44	1個
異形線	35	12.5	[その他材質] SAE9254	73.01～107.00	78.45	3.724	7	空	6.7	0.38	1個
異形線	40	12.5	[その他材質] SAE9254	73.01～107.00	78.45	3.234	7	空	6.7	0.33	1個
異形線	45	12.5	[その他材質] SAE9254	73.01～107.00	78.45	2.94	7	空	6.7	0.30	1個
異形線	50	12.5	[その他材質] SAE9254	73.01～107.00	78.45	2.646	7	空	6.7	0.27	1個
異形線	55	12.5	[その他材質] SAE9254	73.01～107.00	78.45	2.352	7	空	6.7	0.24	1個
異形線	60	12.5	[その他材質] SAE9254	73.01～107.00	78.45	2.156	7	空	6.7	0.22	1個
異形線	65	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.96	7	空	6.7	0.20	1個
異形線	70	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.862	7	空	6.7	0.19	1個
異形線	75	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.764	7	空	6.7	0.18	1個
異形線	80	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.666	7	空	6.7	0.17	1個
異形線	90	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.47	7	空	6.7	0.15	1個
異形線	100	12.5	[その他材質] SAE9254	73.01～107.00	78.45	1.274	7	空	6.7	0.13	1個
異形線	15	14.5	[その他材質] SAE9254	73.01～107.00	98.07	10.878	8.5	空	8.3	1.11	1個
異形線	20	14.5	[その他材質] SAE9254	73.01～107.00	98.07	8.134	8.5	空	8.3	0.83	1個
異形線	25	14.5	[その他材質] SAE9254	73.01～107.00	98.07	6.566	8.5	空	8.3	0.67	1個
異形線	30	14.5	[その他材質] SAE9254	73.01～107.00	98.07	5.488	8.5	空	8.3	0.56	1個
異形線	35	14.5	[その他材質] SAE9254	73.01～107.00	98.07	4.704	8.5	空	8.3	0.48	1個
異形線	40	14.5	[その他材質] SAE9254	73.01～107.00	98.07	4.116	8.5	空	8.3	0.42	1個
異形線	45	14.5	[その他材質] SAE9254	73.01～107.00	98.07	3.626	8.5	空	8.3	0.37	1個
異形線	50	14.5	[その他材質] SAE9254	73.01～107.00	98.07	3.234	8.5	空	8.3	0.33	1個
異形線	55	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.94	8.5	空	8.3	0.30	1個
異形線	60	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.744	8.5	空	8.3	0.28	1個
異形線	65	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.548	8.5	空	8.3	0.26	1個
異形線	70	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.352	8.5	空	8.3	0.24	1個
異形線	75	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.156	8.5	空	8.3	0.22	1個
異形線	80	14.5	[その他材質] SAE9254	73.01～107.00	98.07	2.058	8.5	空	8.3	0.21	1個
異形線	90	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.862	8.5	空	8.3	0.19	1個
異形線	100	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.666	8.5	空	8.3	0.17	1個
異形線	110	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.47	8.5	空	8.3	0.15	1個
異形線	120	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.372	8.5	空	8.3	0.14	1個
異形線	125	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.274	8.5	空	8.3	0.13	1個
異形線	150	14.5	[その他材質] SAE9254	73.01～107.00	98.07	1.078	8.5	空	8.3	0.11	1個
異形線	20	17	[その他材質] SAE9254	107.01～150.00	147.1	12.25	10.5	空	12.5	1.25	1個
異形線	25	17	[その他材質] SAE9254	107.01～150.00	147.1	9.8	10.5	空	12.5	1.00	1個
異形線	30	17	[その他材質] SAE9254	107.01～150.00	147.1	8.134	10.5	空	12.5	0.83	1個
異形線	35	17	[その他材質] SAE9254	107.01～150.00	147.1	6.958	10.5	空	12.5	0.71	1個
異形線	40	17	[その他材質] SAE9254	107.01～150.00	147.1	6.174	10.5	空	12.5	0.63	1個
異形線	45	17	[その他材質] SAE9254	107.01～150.00	147.1	5.488	10.5	空	12.5	0.56	1個
異形線	50	17	[その他材質] SAE9254	107.01～150.00	147.1	4.9	10.5	空	12.5	0.50	1個
異形線	55	17	[その他材質] SAE9254	107.01～150.00	147.1	4.41	10.5	空	12.5	0.45	1個
異形線	60	17	[その他材質] SAE9254	107.01～150.00	147.1	4.116	10.5	空	12.5	0.42	1個
異形線	65	17	[その他材質] SAE9254	107.01～150.00	147.1	3.724	10.5	空	12.5	0.38	1個

通常単価(税別) (税込単価)	通常出荷日

138円 ( 152円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	2日目
159円 ( 175円 )	2日目
134円 ( 147円 )	9日目
146円 ( 161円 )	2日目
157円 ( 173円 )	19日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
224円 ( 246円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
253円 ( 278円 )	2日目
160円 ( 176円 )	2日目
189円 ( 208円 )	2日目
195円 ( 215円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
202円 ( 222円 )	2日目
214円 ( 235円 )	2日目
225円 ( 248円 )	2日目
237円 ( 261円 )	2日目
260円 ( 286円 )	2日目
271円 ( 298円 )	2日目
283円 ( 311円 )	2日目
168円 ( 185円 )	2日目
146円 ( 161円 )	2日目
204円 ( 224円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
202円 ( 222円 )	2日目
214円 ( 235円 )	2日目
225円 ( 248円 )	2日目
225円 ( 248円 )	2日目
248円 ( 273円 )	2日目
325円 ( 358円 )	2日目
271円 ( 298円 )	2日目
354円 ( 389円 )	2日目
367円 ( 404円 )	2日目
306円 ( 337円 )	2日目
316円 ( 348円 )	2日目
328円 ( 361円 )	2日目
328円 ( 361円 )	2日目
351円 ( 386円 )	2日目
169円 ( 186円 )	2日目
219円 ( 241円 )	2日目
198円 ( 218円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
214円 ( 235円 )	2日目
225円 ( 248円 )	2日目
237円 ( 261円 )	2日目
248円 ( 273円 )	2日目
260円 ( 286円 )	2日目

基本情報

基本情報

日本市場で10年以上の実績が評価されています。
【特長】
・取り扱いに便利な識別表示。
【用途】
・産業機械用・プレス金型用・プラスチック金型用スプリングに最適。

ご注意

線径の細いものには対応していない場合があります。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

モールドスプリング（金型ばね） SU（極超たわみ用）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

金型

満足度：4.02018/12/09

「よくある質問」に耐久性による不具合はないと書いてあったので安心して購入した。品質に問題はないと思う。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q韓国製品ですが、日本に在庫がありますか？

はい、静岡県浜松市に在庫センターがあり、短納期で対応しています。

Q耐久性は大丈夫ですか？

はい、日本市場に参入してから10年以上が経過していますが、品質全体を含め耐久性による不具合は発生していません。

この商品を見た人は、こんな商品も見ています

	今見ている商品モールドスプリング（金型ばね） SU（極超たわみ用）	モールドスプリング（金型ばね） SR（高たわみ用）	モールドスプリング（金型ばね） SL（軽荷重用）	モールドスプリング（金型ばね） SG（超重荷重用）	モールドスプリング（金型ばね） SB（極重荷重用）	モールドスプリング（金型ばね） SM（中荷重用）
メーカー	サムソール	サムソール	サムソール	サムソール	サムソール	サムソール
通常価格	106円-	87円 -	73円 -	159円 -	106円 -	62円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	2日目〜	1日目〜	在庫品1日目〜
