サムソール

モールドスプリング（金型ばね） SL（軽荷重用）

Name: モールドスプリング（金型ばね） SL（軽荷重用）
Brand: サムソール
SKU: 221004961746
Rating: 4.5 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（4件）

この商品のFAQをみる（2件）

通常単価(税別): 73円～5,310円

税込単価: 80円～5,841円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SM（中荷重用）

3.8

通常価格(税別)： 62円 (税込価格：68円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SF（軽少荷重用）

4.7

通常価格(税別)： 80円 (税込価格：88円)

通常出荷日：在庫品1日目

日本市場で10年以上の実績が評価されています。【特長】・取り扱いに便利な識別表...

詳細情報を確認する

種類
異形線
材質
SAE9254
色
青

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
線径の細いものには対応していない場合があります。

未確定：候補が269型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

SAMSOLの金型ばね

SAMSOL金型ばね外観

製品識別表示

SAMSOLスプリングには製品外周に、便利に使える識別表示を実施。
外径（mm）/自由長（mm）/たわみ量（mm/30万回使用基準）/製造ロット番号

色で判別可能な8タイプ

SAMSOLの金型ばねは色で8つのタイプにわかれ、容易に製品の項目確認、選択が可能。

1.軽少荷重（SF）:黄色
2.軽荷重（SL）:青色
3.中荷重（SM）:赤色
4.重荷重（SH）:緑色
5.超重荷重（SB）:茶色
6.超たわみ（SU）:水色
7.高たわみ（SR）:灰色
8.中たわみ（SY）:紫色

Blue

Type	Color	Inside diameter		Diameter		Available Max. Bend	Load *N (kgf)
Type	Color	min.	max.	min.	max.	Available Max. Bend	min.	max.
SL	Blue	φ 8 (φ 4)	φ70	10	500	32% (1)	78.5 (8)	3814.4 (389)
SL	Blue	φ 8 (φ 4)	φ70	10	500	40% (0.3)	98.1 (10)	4766.0 (486)

製品仕様

Numbers of bend:1 million bend

Numbers of bend:0.5 million bend

Numbers of bend:0.3 million bend

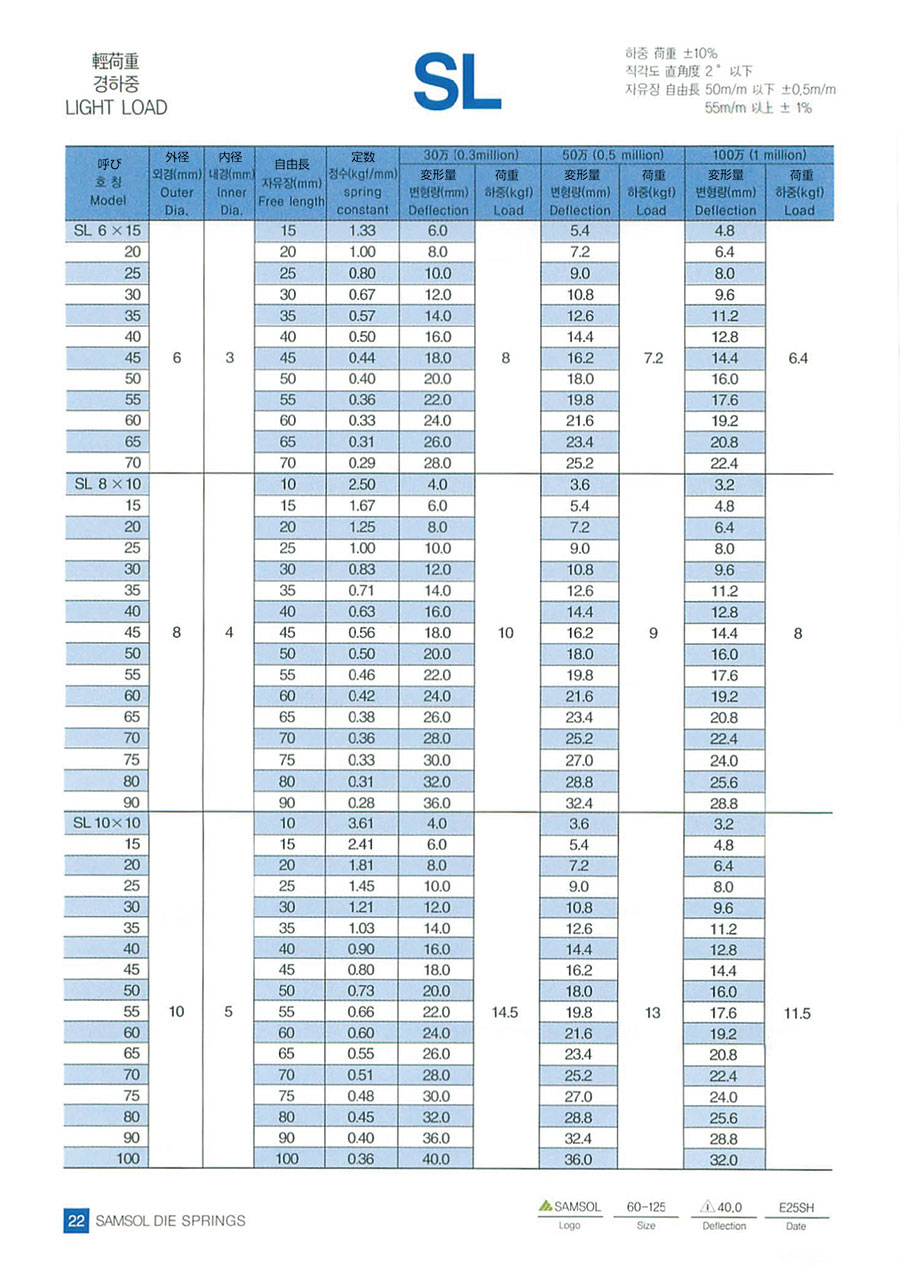

SL(light weight load) 10Thousand bend

SL(light weight load)の外形図

10 Thousand bend
100	50	30
32%	36%	40%

Relationship between working times of spring and description rate

Deflection	Working Time
Deflection	1million	0.5million	0.3million	Max Description	Color
Lightest Load	40%	45.00%	50.00%	Approx. 58.0%	Yellow
Light Load	32.00%	36.00%	40.00%	Approx. 48.0%	Blue
Medium Load	25.60%	28.80%	32.00%	Approx. 38.0%	Red
Heavy Load	19.20%	21.60%	24.00%	Approx. 28.0%	Green
Ultra Heavy Load	16.00%	18.00%	20.00%	Approx. 24.0%	Brown
Super High Deflection	60%	55%	50.00%	Approx. 70.0%	Sky
High Deflection	50%	45%	40.00%	Approx. 60.0%	Gray
Middle Deflection	50%	45%	40.00%	Approx. 60.0%	Purple

Tolerance of Metal Mold Spring

Outer Dia.	Inner Dir.	Free Length		Load kgf	Coil Direction
Outer Dia.	Inner Dir.	below 50mm	over 55mm	Load kgf	Coil Direction
+0mm -0.7mm	-0.7mm -0.1mm	±0.5mm	±0.1%	±10%	right

開発秘話

・韓国の大手鋼材メーカーから材料を調達していますが、20年前は品質レベルが不十分でした。
しかし鋼材メーカーと協力して材料品質の改善を行ない日本の品質レベルまで達したことにより、
2005年から日本市場に参入し10年以上の実績をつくることができました。
・韓国の人件費も高騰し日本と遜色ない時代にある中、独自のローコスト製法を開発することにより、
他社の類似製品と比べて安い価格で提供できるようになりました。

型番リスト

表示件数

型番

自由長

(mm)

外径

(φ)

最大荷重（範囲指定）

(N)

許容荷重 P

(N)

ばね定数

(N/mm)

内径

(φ)

最大荷重

ばね定数

(kgf/mm)

最小発注数量

10	8	73.01～107.00	98.07	24.5	4	8	2.50	1個
15	8	73.01～107.00	98.07	16.366	4	8	1.67	1個
20	8	73.01～107.00	98.07	12.25	4	8	1.25	1個
25	8	73.01～107.00	98.07	9.8	4	8	1.00	1個
30	8	73.01～107.00	98.07	8.134	4	8	0.83	1個
35	8	73.01～107.00	98.07	6.958	4	8	0.71	1個
40	8	73.01～107.00	98.07	6.174	4	8	0.63	1個
45	8	73.01～107.00	98.07	5.488	4	8	0.56	1個
50	8	73.01～107.00	98.07	4.9	4	8	0.50	1個
55	8	73.01～107.00	98.07	4.508	4	8	0.46	1個
60	8	73.01～107.00	98.07	4.116	4	8	0.42	1個
65	8	73.01～107.00	98.07	3.724	4	8	0.38	1個
70	8	73.01～107.00	98.07	3.528	4	8	0.36	1個
75	8	73.01～107.00	98.07	3.234	4	8	0.33	1個
80	8	73.01～107.00	98.07	3.038	4	8	0.31	1個
90	8	73.01～107.00	98.07	2.744	4	8	0.28	1個
15	10	107.01～150.00	142.2	23.618	5	11.5	2.41	1個
20	10	107.01～150.00	142.2	17.738	5	11.5	1.81	1個
25	10	107.01～150.00	142.2	14.21	5	11.5	1.45	1個
30	10	107.01～150.00	142.2	11.858	5	11.5	1.21	1個
35	10	107.01～150.00	142.2	10.094	5	11.5	1.03	1個
40	10	107.01～150.00	142.2	8.82	5	11.5	0.90	1個
45	10	107.01～150.00	142.2	7.84	5	11.5	0.80	1個
50	10	107.01～150.00	142.2	7.154	5	11.5	0.73	1個
55	10	107.01～150.00	142.2	6.468	5	11.5	0.66	1個
60	10	107.01～150.00	142.2	5.88	5	11.5	0.60	1個
65	10	107.01～150.00	142.2	5.39	5	11.5	0.55	1個
70	10	107.01～150.00	142.2	4.998	5	11.5	0.51	1個
75	10	107.01～150.00	142.2	4.704	5	11.5	0.48	1個
80	10	107.01～150.00	142.2	4.41	5	11.5	0.45	1個
90	10	107.01～150.00	142.2	3.92	5	11.5	0.40	1個
100	10	107.01～150.00	142.2	3.528	5	11.5	0.36	1個
20	12	150.01～230.00	205.94	25.774	6	17	2.63	1個
25	12	150.01～230.00	205.94	20.58	6	17	2.10	1個
30	12	150.01～230.00	205.94	17.15	6	17	1.75	1個
35	12	150.01～230.00	205.94	14.7	6	17	1.50	1個
40	12	150.01～230.00	205.94	12.936	6	17	1.32	1個
45	12	150.01～230.00	205.94	11.466	6	17	1.17	1個
50	12	150.01～230.00	205.94	10.29	6	17	1.05	1個
55	12	150.01～230.00	205.94	9.408	6	17	0.96	1個
60	12	150.01～230.00	205.94	8.624	6	17	0.88	1個
65	12	150.01～230.00	205.94	7.938	6	17	0.81	1個
70	12	150.01～230.00	205.94	7.35	6	17	0.75	1個
75	12	150.01～230.00	205.94	6.86	6	17	0.70	1個
80	12	150.01～230.00	205.94	6.468	6	17	0.66	1個
90	12	150.01～230.00	205.94	5.684	6	17	0.58	1個
100	12	150.01～230.00	205.94	5.194	6	17	0.53	1個
20	14	230.01～580.00	274.59	34.006	7	22	3.47	1個
25	14	230.01～580.00	274.59	27.44	7	22	2.80	1個
30	14	230.01～580.00	274.59	22.932	7	22	2.34	1個
35	14	230.01～580.00	274.59	19.6	7	22	2.00	1個
40	14	230.01～580.00	274.59	17.15	7	22	1.75	1個
45	14	230.01～580.00	274.59	15.288	7	22	1.56	1個
50	14	230.01～580.00	274.59	13.72	7	22	1.40	1個
55	14	230.01～580.00	274.59	12.446	7	22	1.27	1個
60	14	230.01～580.00	274.59	11.466	7	22	1.17	1個
65	14	230.01～580.00	274.59	10.584	7	22	1.08	1個
70	14	230.01～580.00	274.59	9.8	7	22	1.00	1個
75	14	230.01～580.00	274.59	9.114	7	22	0.93	1個
80	14	230.01～580.00	274.59	8.526	7	22	0.87	1個

通常単価(税別) (税込単価)	通常出荷日

86円 ( 95円 )	2日目
73円 ( 80円 )	2日目
81円 ( 89円 )	2日目
81円 ( 89円 )	2日目
96円 ( 106円 )	2日目
115円 ( 127円 )	2日目
103円 ( 113円 )	2日目
112円 ( 123円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
202円 ( 222円 )	2日目
86円 ( 95円 )	19日目
88円 ( 97円 )	2日目
105円 ( 116円 )	2日目
88円 ( 97円 )	2日目
81円 ( 89円 )	2日目
96円 ( 106円 )	2日目
92円 ( 101円 )	2日目
103円 ( 113円 )	2日目
112円 ( 123円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
134円 ( 147円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
240円 ( 264円 )	2日目
235円 ( 259円 )	2日目
87円 ( 96円 )	2日目
92円 ( 101円 )	2日目
112円 ( 123円 )	2日目
103円 ( 113円 )	2日目
112円 ( 123円 )	19日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
214円 ( 235円 )	2日目
225円 ( 248円 )	2日目
123円 ( 135円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
172円 ( 189円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
211円 ( 232円 )	2日目
192円 ( 211円 )	2日目
249円 ( 274円 )	2日目
202円 ( 222円 )	2日目
214円 ( 235円 )	2日目

基本情報

基本情報

日本市場で10年以上の実績が評価されています。
【特長】
・取り扱いに便利な識別表示。
【用途】
・産業機械用・プレス金型用・プラスチック金型用スプリングに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
線径の細いものには対応していない場合があります。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

モールドスプリング（金型ばね） SL（軽荷重用）のレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

機械部品のサスペンション構造

満足度：5.02021/07/31

この商品は非常に使いやすいです。過重と必要なバネ常数から検索しやすく、必要な型番が簡単に見つかります。

0人が参考にしています。

金型

満足度：4.02018/12/09

コスト面ではいいが海外製なので心配はあったが今のところ問題なく使用できている。

0人が参考にしています。

プレス金型の内蔵部品として使用

満足度：4.02018/06/27

プレス金型の内蔵部品として使用しています。モールドスプリング（金型ばね） SL（軽荷重用）は、他社の類似品と比べ安価であ...もっと読む

0人が参考にしています。

金型部品に使用

満足度：5.02018/06/27

金型の突き出し機構部やスライド部に使用しています。他社の類似品を試したこともありますが、モールドスプリング（金型ばね） ...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q韓国製品ですが、日本に在庫がありますか？

はい、静岡県浜松市に在庫センターがあり、短納期で対応しています。

Q耐久性は大丈夫ですか？

はい、日本市場に参入してから10年以上が経過していますが、品質全体を含め耐久性による不具合は発生していません。

この商品を見た人は、こんな商品も見ています

	今見ている商品モールドスプリング（金型ばね） SL（軽荷重用）	モールドスプリング（金型ばね） SM（中荷重用）	モールドスプリング（金型ばね） SF（軽少荷重用）	モールドスプリング（金型ばね） SR（高たわみ用）	モールドスプリング（金型ばね） SU（極超たわみ用）	モールドスプリング（金型ばね） SB（極重荷重用）
メーカー	サムソール	サムソール	サムソール	サムソール	サムソール	サムソール
通常価格	73円-	62円 -	80円 -	87円 -	106円 -	106円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目〜
種類	異形線	異形線	異形線	-	-	異形線
材質	SAE9254	SAE9254	SAE9254	-	-	SAE9254
色	青	赤	黄	-	-	茶
