サムソール

モールドスプリング SH （重荷重用）

Name: モールドスプリング SH （重荷重用）
Brand: サムソール
SKU: 221004961735
Rating: 4.6 (3 reviews)

カタログ |

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 73円～5,025円

税込単価: 80円～5,528円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SM（中荷重用）

3.8

通常価格(税別)： 62円 (税込価格：68円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サムソール

モールドスプリング（金型ばね） SB（極重荷重用）

4.5

通常価格(税別)： 106円 (税込価格：117円)

通常出荷日：1 日目～

【特長】・サムソール社の金型コイルスプリングは全ての工程を厳正な品質基準を守っ...

詳細情報を確認する

種類
異形線
材質
SAE9254
色
緑

未確定：候補が264型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

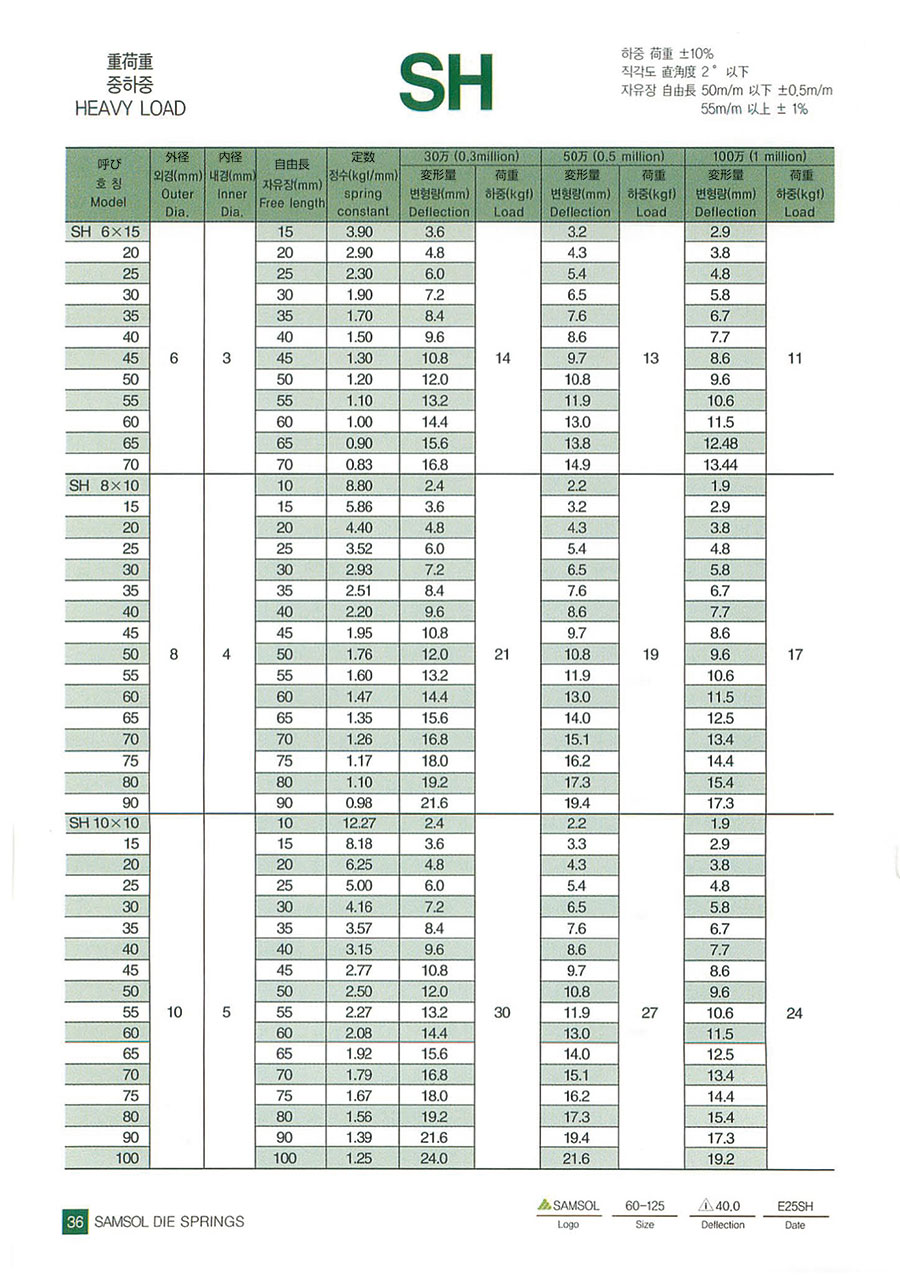

規格表

荷重：±10%
直角度：2゜以下
自由長：50m/m以下±0.5m/m、55m/m以上±1%

型番リスト

表示件数

型番

自由長

(mm)

外径

(φ)

最大荷重（範囲指定）

(N)

許容荷重 P

(N)

ばね定数

(N/mm)

内径

(φ)

最大荷重

ばね定数

(kgf/mm)

最小発注数量

10	8	150.01～230.00	205.94	86.24	4	17	8.80	1個
15	8	150.01～230.00	205.94	57.428	4	17	5.86	1個
20	8	150.01～230.00	205.94	43.12	4	17	4.40	1個
25	8	150.01～230.00	205.94	34.496	4	17	3.52	1個
30	8	150.01～230.00	205.94	28.714	4	17	2.93	1個
35	8	150.01～230.00	205.94	24.598	4	17	2.51	1個
40	8	150.01～230.00	205.94	21.56	4	17	2.20	1個
45	8	150.01～230.00	205.94	19.11	4	17	1.95	1個
50	8	150.01～230.00	205.94	17.248	4	17	1.76	1個
55	8	150.01～230.00	205.94	15.68	4	17	1.60	1個
60	8	150.01～230.00	205.94	14.406	4	17	1.47	1個
65	8	150.01～230.00	205.94	13.23	4	17	1.35	1個
70	8	150.01～230.00	205.94	12.348	4	17	1.26	1個
75	8	150.01～230.00	205.94	11.466	4	17	1.17	1個
80	8	150.01～230.00	205.94	10.78	4	17	1.10	1個
90	8	150.01～230.00	205.94	9.604	4	17	0.98	1個
15	10	230.01～580.00	294.2	80.164	5	24	8.18	1個
20	10	230.01～580.00	294.2	61.25	5	24	6.25	1個
25	10	230.01～580.00	294.2	49	5	24	5.00	1個
30	10	230.01～580.00	294.2	40.768	5	24	4.16	1個
35	10	230.01～580.00	294.2	34.986	5	24	3.57	1個
40	10	230.01～580.00	294.2	30.87	5	24	3.15	1個
45	10	230.01～580.00	294.2	27.146	5	24	2.77	1個
50	10	230.01～580.00	294.2	24.5	5	24	2.50	1個
55	10	230.01～580.00	294.2	22.246	5	24	2.27	1個
60	10	230.01～580.00	294.2	20.384	5	24	2.08	1個
65	10	230.01～580.00	294.2	18.816	5	24	1.92	1個
70	10	230.01～580.00	294.2	17.542	5	24	1.79	1個
75	10	230.01～580.00	294.2	16.366	5	24	1.67	1個
80	10	230.01～580.00	294.2	15.288	5	24	1.56	1個
90	10	230.01～580.00	294.2	13.622	5	24	1.39	1個
100	10	230.01～580.00	294.2	12.25	5	24	1.25	1個
20	12	230.01～580.00	421.69	87.22	6	34	8.9	1個
25	12	230.01～580.00	421.69	69.58	6	34	7.10	1個
30	12	230.01～580.00	421.69	58.506	6	34	5.97	1個
35	12	230.01～580.00	421.69	50.078	6	34	5.11	1個
40	12	230.01～580.00	421.69	43.806	6	34	4.47	1個
45	12	230.01～580.00	421.69	39.004	6	34	3.98	1個
50	12	230.01～580.00	421.69	35.084	6	34	3.58	1個
55	12	230.01～580.00	421.69	31.85	6	34	3.25	1個
60	12	230.01～580.00	421.69	29.204	6	34	2.98	1個
65	12	230.01～580.00	421.69	26.852	6	34	2.74	1個
70	12	230.01～580.00	421.69	24.892	6	34	2.54	1個
75	12	230.01～580.00	421.69	23.226	6	34	2.37	1個
80	12	230.01～580.00	421.69	21.658	6	34	2.21	1個
90	12	230.01～580.00	421.69	19.404	6	34	1.98	1個
100	12	230.01～580.00	421.69	17.444	6	34	1.78	1個
20	14	230.01～580.00	578.59	118.09	7	47	12.05	1個
25	14	230.01～580.00	578.59	96.334	7	47	9.83	1個
30	14	230.01～580.00	578.59	80.262	7	47	8.19	1個
35	14	230.01～580.00	578.59	68.796	7	47	7.02	1個
40	14	230.01～580.00	578.59	60.172	7	47	6.14	1個
45	14	230.01～580.00	578.59	53.508	7	47	5.46	1個
50	14	230.01～580.00	578.59	48.118	7	47	4.91	1個
55	14	230.01～580.00	578.59	43.708	7	47	4.46	1個
60	14	230.01～580.00	578.59	40.082	7	47	4.09	1個
65	14	230.01～580.00	578.59	37.044	7	47	3.78	1個
70	14	230.01～580.00	578.59	34.398	7	47	3.51	1個
75	14	230.01～580.00	578.59	32.046	7	47	3.27	1個
80	14	230.01～580.00	578.59	30.086	7	47	3.07	1個

通常単価(税別) (税込単価)	通常出荷日

73円 ( 80円 )	2日目
73円 ( 80円 )	2日目
81円 ( 89円 )	2日目
92円 ( 101円 )	2日目
112円 ( 123円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
202円 ( 222円 )	2日目
225円 ( 248円 )	2日目
248円 ( 273円 )	2日目
271円 ( 298円 )	2日目
306円 ( 337円 )	2日目
105円 ( 116円 )	2日目
81円 ( 89円 )	2日目
96円 ( 106円 )	2日目
92円 ( 101円 )	2日目
103円 ( 113円 )	2日目
112円 ( 123円 )	2日目
140円 ( 154円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
192円 ( 211円 )	2日目
214円 ( 235円 )	2日目
112円 ( 123円 )	2日目
112円 ( 123円 )	2日目
123円 ( 135円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
157円 ( 173円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
202円 ( 222円 )	2日目
225円 ( 248円 )	2日目
237円 ( 261円 )	19日目
134円 ( 147円 )	2日目
134円 ( 147円 )	2日目
146円 ( 161円 )	2日目
195円 ( 215円 )	2日目
157円 ( 173円 )	2日目
169円 ( 186円 )	2日目
180円 ( 198円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
192円 ( 211円 )	2日目
262円 ( 288円 )	2日目
214円 ( 235円 )	2日目
214円 ( 235円 )	2日目

基本情報

基本情報

【特長】
・サムソール社の金型コイルスプリングは全ての工程を厳正な品質基準を守っております。
・特に独自の特許方式であるワイヤリング工程においては、長さの変形や表面損傷がありません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

モールドスプリング SH （重荷重用）のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

金型用

満足度：5.02024/01/11

小さい穴開け用の金型に使用しました。サイズも豊富で仕様変更しても対応できたので良かったです。

0人が参考にしています。

製品評価用の負荷として

満足度：5.02023/05/31

他メーカー製の重荷重用異形線コイルバネを使用しており、今回微妙なバネ定数の差があるものが必要となり、こちらのスプリングを...もっと読む

0人が参考にしています。

金型

満足度：4.02018/08/05

コスト面に魅力を感じ購入しました。品質は今のところ、何も問題ありません。

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品モールドスプリング SH （重荷重用）	モールドスプリング（金型ばね） SB（極重荷重用）	モールドスプリング（金型ばね） SG（超重荷重用）	モールドスプリング（金型ばね） SL（軽荷重用）	モールドスプリング（金型ばね） SM（中荷重用）	モールドスプリング（金型ばね） SF（軽少荷重用）
メーカー	サムソール	サムソール	サムソール	サムソール	サムソール	サムソール
通常価格	73円-	106円 -	159円 -	73円 -	62円 -	80円 -
通常出荷日	2日目〜	1日目〜	2日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	異形線	異形線	異形線	異形線	異形線	異形線
材質	SAE9254	SAE9254	SAE9254	SAE9254	SAE9254	SAE9254
色	緑	茶	グレー	青	赤	黄
