BM-7S型 ボール式電動弁（液体・空気・気体用）
- 通常単価(税別)
- 99,671円～164,130円
- 税込単価
- 109,638円～180,543円
通常出荷日：5日目
ボールバルブの優れた特性を生かし、構造のシンプル化と余裕のある回転トルクで1クラス上の電動式オンオフ弁...
詳細を確認未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 種類 | フルボア | |||||
|---|---|---|---|---|---|---|
| 作動 | オンオフ | |||||
| 製品記号 | BM7S-F 1 | BM7S-F 2 | ||||
| ※□内には定格電圧の記号が入ります。 | ||||||
| 呼び径 | 10～50 | |||||
| 適用流体 | 液体・空気・気体 | |||||
| 流体温度 | -10～100℃（凍結不可） | |||||
| 適用圧力 | 1.0MPa以下 | |||||
| 適用周囲温度 | -10～50℃ | |||||
| 許容漏洩量 | なし（圧力計目視） | |||||
| 端接続 | JIS Rcねじ | |||||
| 材質 | 本体（C3771）、ボール（C3604ニッケルクロムメッキ）、カバー（AC4C-T6） | |||||
| 本体耐圧試験 | 水圧にて1.5MPa | |||||
| 定格電圧 | 1:AC100/110V 50/60Hz | 2:AC200/220V 50/60Hz | ||||
| 許容電圧変動範囲 | 定格電圧±5% | |||||
| 容量・電流 開閉時間 | 呼び径 | 10～25 | 32～50 | |||
| 定格容量 | 22VA | 50VA | ||||
| 定格電流 | AC100V：0.22A AC200V：0.11A | AC100V：0.50A AC200V：0.25A | ||||
| 起動電流 | AC100V：0.30A AC200V：0.15A | AC100V：0.90A AC200V：0.45A | ||||
| 開閉時間 | 約3秒 | 約6秒 | ||||
| 絶縁種別 | E種 | |||||
| 時間定格 | 30分 | |||||
| 耐電圧試験 | AC1,500V/min | |||||
| 絶縁抵抗 | 50MΩ以上 | |||||
| 過負荷保護 | サーマルプロテクタ内蔵（呼び径32～50） | |||||
| 保護構造 | 防雨形（キャブタイヤケーブル使用）注1． | |||||
| 開閉確認接点 | 有（有電圧） 接点容量：AC125、250V、10A（JIS C4505 V3相当） | |||||
| 手動機構 | 付 | |||||
注1．屋外設置の場合、縦配管取付及び直射日光を避けてください。
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
99,671円 ( 109,638円 ) | 5日目 |
104,546円 ( 115,001円 ) | 5日目 |
109,770円 ( 120,747円 ) | 5日目 |
111,931円 ( 123,124円 ) | 5日目 |
135,820円 ( 149,402円 ) | 5日目 |
152,665円 ( 167,932円 ) | 5日目 |
104,546円 ( 115,001円 ) | 5日目 |
109,770円 ( 120,747円 ) | 5日目 |
114,873円 ( 126,360円 ) | 5日目 |
135,820円 ( 149,402円 ) | 5日目 |
152,665円 ( 167,932円 ) | 5日目 |
164,130円 ( 180,543円 ) | 5日目 |
詳細情報
基本情報
ボールバルブの優れた特性を生かし、構造のシンプル化と余裕のある回転トルクで1クラス上の電動式オンオフ弁です。
【特長】
・小型・軽量です。
・操作力が大です。
・外部から弁の開閉状態を確認できます。
・手動で弁を開閉できます。
・流れ方向、取付方向は自由です。
・弁開閉の信号を取出すことができます。
・サーマルプロテクタを内蔵しています（呼び径32以上）。
・防雨形ですので屋外でも使用できます。

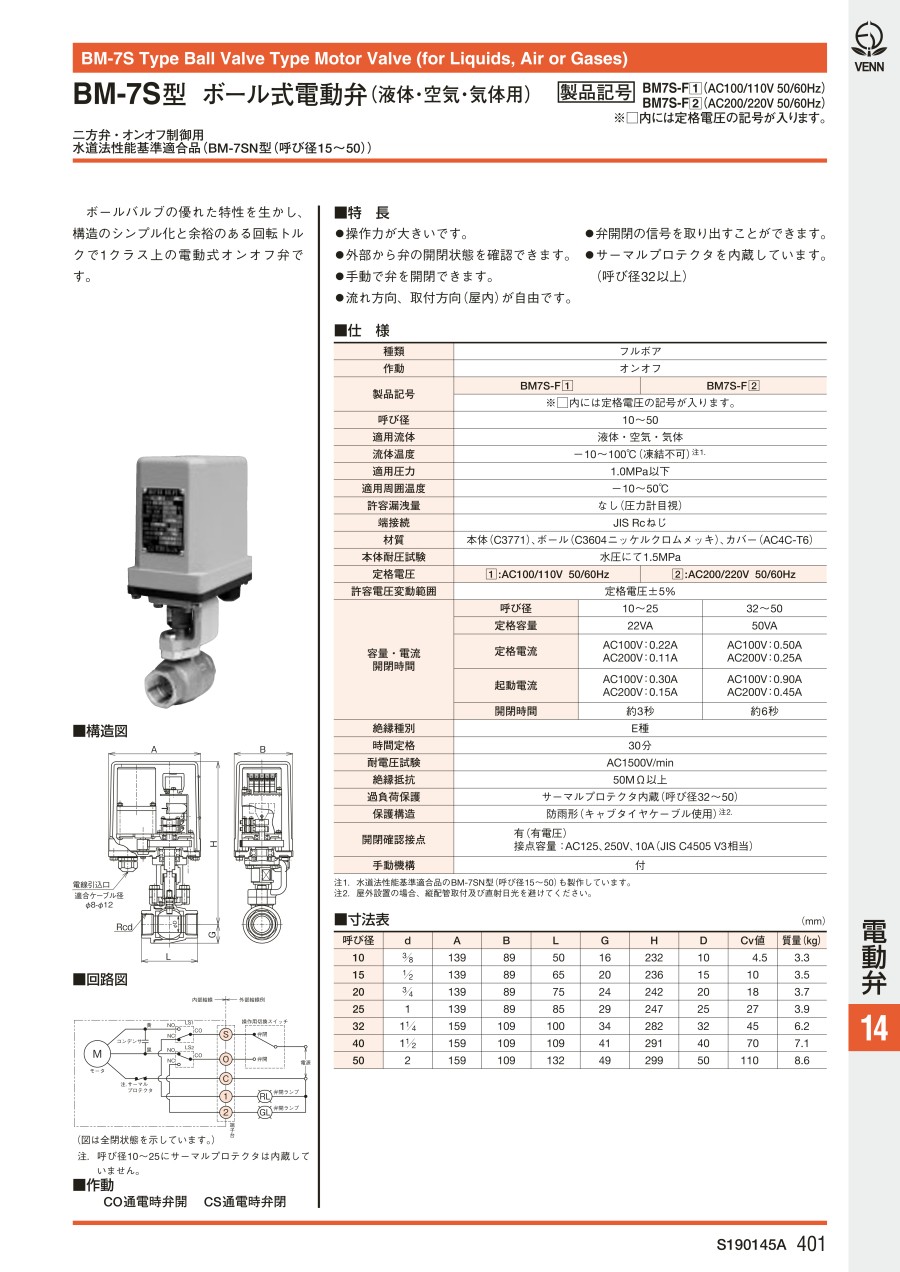

カタログ
