メカニカル部品技術窓口
BM-12SR型 スプリングリターンボール式電動弁
- 通常単価(税別)
- 87,913円～101,586円
- 税込単価
- 96,704円～111,745円
流れ方向自由という電磁弁の特徴と、2線式で制御できる電磁弁の簡便を併せ持ったボール式電磁弁です。【特長...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 作動 | 停電時弁閉、通電時弁開 | |
|---|---|---|
| 形式 | 標準ネック形 | |
| 型式 | BM-12SR型 | |
| 製品記号 | BM12SR-J | |
| 呼び径 | 10～25 | |
| 適用流体 | 水・油注2.・空気・気体・液体 | |
| 流体温度 | -10～80℃（凍結不可） | |
| 適用圧力 | 0～1.0MPa | |
| 周囲温度 | -10～45℃ | |
| 許容漏洩量 | 水・油：なし（圧力計目視）、空気・ガス：50mL/min（標準状態）以下 | |
| 端接続 | JIS Rc ねじ | |
| 材質 | 本体 | CAC406 |
| ボール | SUS316 | |
| 本体耐圧試験 | 水圧にて1.75MPa | |
| 定格電圧 | AC100V（50/60Hz）又は AC200V（50/60Hz）専用電圧 | |
| 許容電圧変動範囲 | 定格電圧±10% | |
| 定格容量 | 10VA（AC100/200V） | |
| 定格電流 | AC100V：0.1A、200V：0.05A | |
| 起動電流 | AC100V：0.15A、200V：0.08A | |
| 開閉時間 | 弁開時間：36/29 秒以下（50/60Hz）、弁閉時間：4～36 秒注4. | |
| 作動間隔 | 弁開動作と弁閉動作の作動間隔は1分以上注5. | |
| 絶縁種別 | E種 | |
| 時間定格 | 連続 | |
| 絶縁抵抗試験 | DC500V | |
| 絶縁抵抗 | 100MΩ以上 | |
| 過負荷保護 | インピーダンスプロテクト | |
| 保護構造 | 防沫形（IP54相当）注6. | |
| 手動機構 | 付（駆動部上側） | |
注2．燃料油及び軽油用の場合は、ご使用先（国土交通省、防衛省など）によっては本体材質の指定がある場合がありますので、ご確認願います。
注4．弁閉時間は連続通電時間により変動します。30分以上連続通電後：4～10秒、30分以内連続通電後：36秒以下
注5．高頻度（作動間隔1分以内）で使用した場合、作動音が大きくなったり、製品寿命が短くなる場合があります。
注6．屋外設置の場合、縦配管取付及び直射日光を避けてください。
規格表
注．（ ）内はBM-14SR型の場合
技術情報・設計アイデア
結線図
使用しない線（60Hz時の白）は必ず絶縁処理してご使用ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
87,913円 ( 96,704円 ) | 5日目 |
87,913円 ( 96,704円 ) | 5日目 |
96,171円 ( 105,788円 ) | 5日目 |
87,913円 ( 96,704円 ) | 5日目 |
87,913円 ( 96,704円 ) | 18日目 |
96,171円 ( 105,788円 ) | 5日目 |
101,586円 ( 111,745円 ) | 5日目 |
詳細情報
基本情報
流れ方向自由という電磁弁の特徴と、2線式で制御できる電磁弁の簡便を併せ持ったボール式電磁弁です。
【特長】
・2線式ですから、電磁弁と同じ感覚で使用できます。
・流れ方向、取付方向（屋内）が自由です。
・ボールはステンレス鋼（SUS316）を採用していますので、耐久性に優れています。

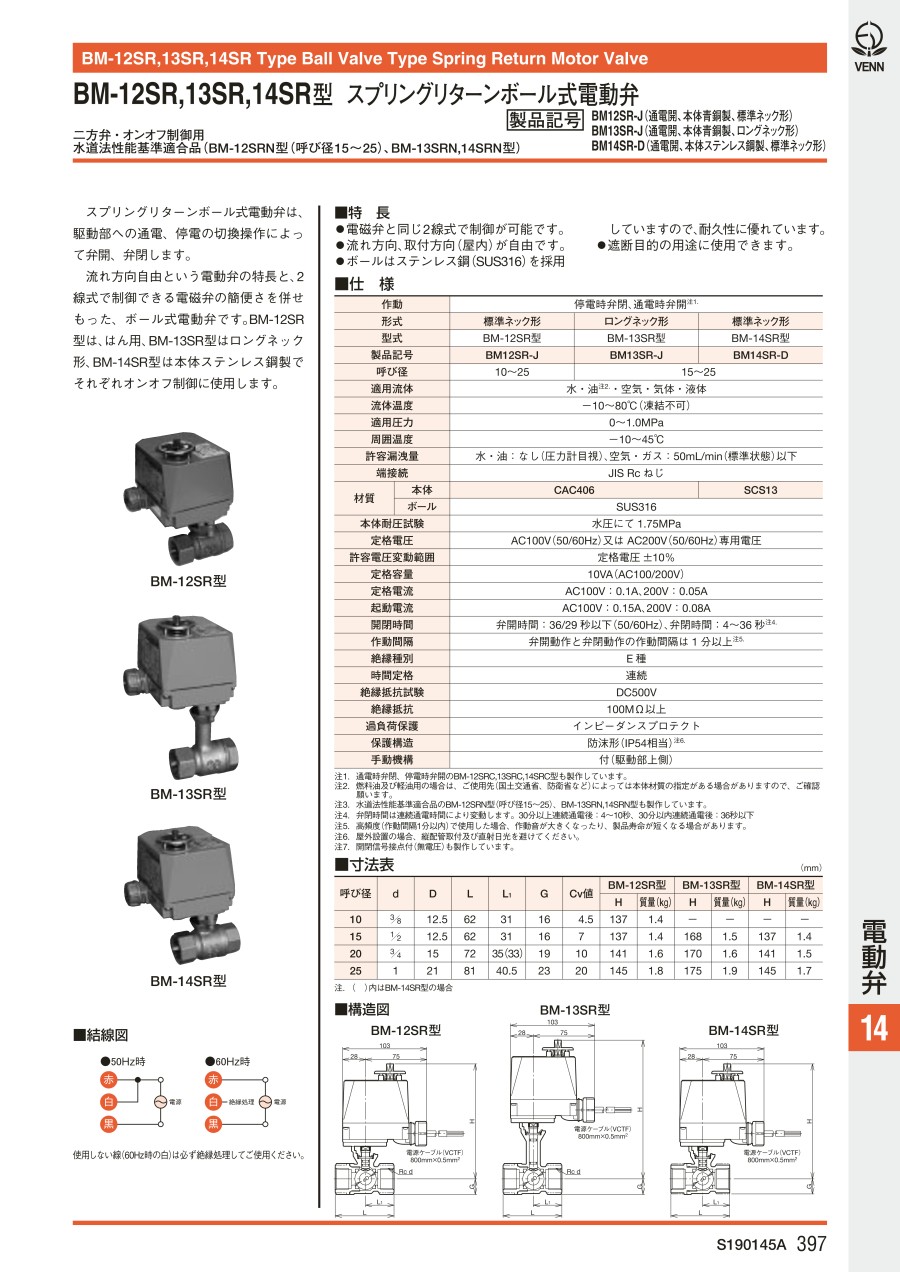

カタログ
