PSE-18型 耐圧防爆形電磁弁
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 177,384円～233,369円特別価格
- 税込単価
- 195,122円～256,706円特別価格
【特長】・爆発性危険場所に使用します。・手動機構付で、テスト作動、停電時の、作...
詳細情報を確認する商品情報
外形図
製品仕様
| 型番 | PSE18-J（1） | PSE18-J（2） |
|---|---|---|
| ※（）内には定格電圧の記号が入ります。 | ||
| 作動 | 通電開 | |
| 形状 | ストレート形 | |
| 呼び径 | 15～50 | |
| 適用流体 | 水・油（灯油・軽油程度）注1.・不活性ガス・空気 | |
| 流体温度 | +5～+60℃ | |
| 流体粘度 | 50cSt以下 | |
| 適用圧力 | 0.02～1.0MPa | |
| 弁前後の最小差圧 | 0.02MPa | |
| 許容漏洩量 | なし（圧力計目視） | |
| 定格電圧 | （1）AC100/110V 50/60Hz | （2）AC200/220V 50/60Hz |
| 絶縁種別 | H種 | |
| 周囲温度 | +5～+50℃ | |
| 保護構造 | 耐圧防爆構造d2G4（屋外設置可） | |
| 端接続 | JIS Rcねじ | |
| 材質 | 本体（CAC406）、弁体（SUS）、ディスク（FPM） | |
| 取付姿勢 | 水平配管にコイルを上にした正立取付 | |
| 本体耐圧試験 | 水圧にて2.0MPa | |
- 注1. 燃料油及び、軽油用などの場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認願います。
また、ガソリンの場合はPSE-19型をご使用ください。 - 注2. 管端コア（流体温度：MAX.40℃）を取付け可能です。
電流値表
規格表
| 呼び径 | d | L | H | G | A | B | ポート径 | Cv値 | 質量（kg） |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 110 | 166 | 16 | 27 | 125 | 18 | 5 | 2.2 |
| 20 | 3/4 | 110 | 166 | 16 | 27 | 125 | 18 | 5.5 | 2.2 |
| 25 | 1 | 120 | 171 | 21 | 30 | 130 | 23 | 9.5 | 2.4 |
| 32 | 1 1/4 | 135 | 180 | 25 | 35 | 139 | 28 | 15 | 3.3 |
| 40 | 1 1/2 | 145 | 187 | 29 | 38 | 146 | 32 | 18 | 3.9 |
| 50 | 2 | 170 | 199 | 35 | 46 | 158 | 40 | 24 | 5.4 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
177,384円159,645円 ( 175,610円 ) | 5日目 |
197,337円177,603円 ( 195,363円 ) | 5日目 |
211,633円190,469円 ( 209,516円 ) | 5日目 |
223,717円201,345円 ( 221,480円 ) | 5日目 |
177,384円159,645円 ( 175,610円 ) | 5日目 |
177,384円159,645円 ( 175,610円 ) | 5日目 |
180,543円162,488円 ( 178,737円 ) | 5日目 |
197,337円177,603円 ( 195,363円 ) | 5日目 |
211,633円190,469円 ( 209,516円 ) | 5日目 |
233,369円210,032円 ( 231,035円 ) | 5日目 |
詳細情報
基本情報
【特長】
・爆発性危険場所に使用します。
・手動機構付で、テスト作動、停電時の、作動が簡単に行えます。
・電線管ねじ部の方向を変えることができ、設置や配線が容易です。
・ストレート形は管端コア取付け可能ですから、赤水の発生を防止します。
・爆発性ガスによって爆発の危険雰囲気を生成するおそれがある場所に使用します。
・パイロット作動形で、油などに適した耐久性に優れたピストン式です。

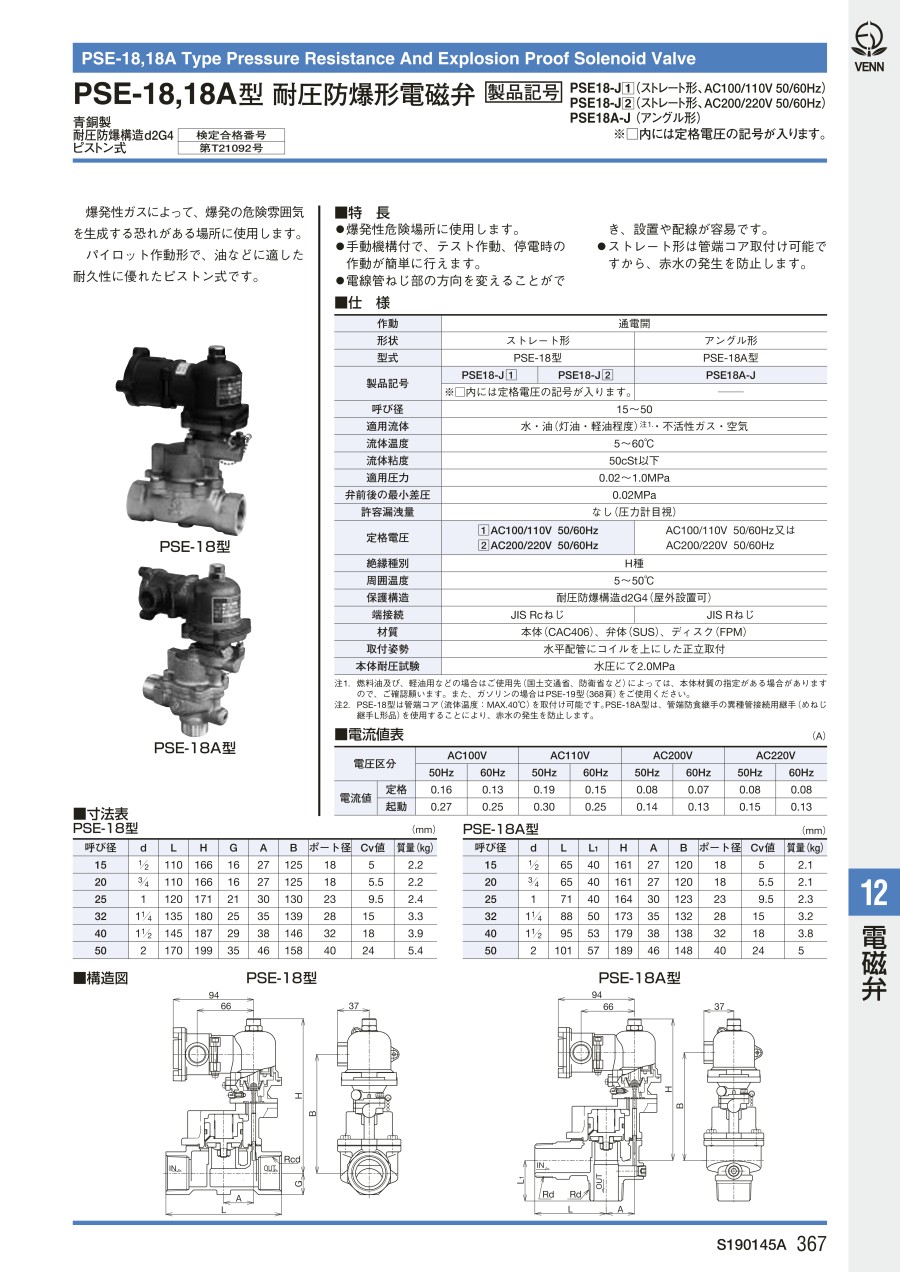

カタログ
