DS-13，13H型 電磁弁
- 通常単価(税別)
- 28,978円～36,563円
- 税込単価
- 31,876円～40,219円
構造が簡単な小型、直動式・小容量の電磁弁で各種用途を配慮した機種、オリフィス構成になっています。【特長...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 作動 | 通電間 | |||
|---|---|---|---|---|
| 型式 | DS-13型 | DS-13H型 | ||
| 製品記号 | DS13-D○□ | DS13H-V○ | ||
| ※○内にはオリフィス径、□内には定格電圧の記号が入ります。 | ||||
| 呼び径 | 8～20 | |||
| 適用流体 | 水注1・空気・油（灯油・軽油程度）注2 | 蒸気・温水 | ||
| 流体温度 | 5～80℃ | 5～175℃（温水の場合100℃以下） | ||
| 流体粘度 | 50cSt以下 | |||
| オリフィス径・ 適用圧力（Mpa） | S:4.0mm 0.8MPa以下 H:5.5mm 0.4MPa以下 M:7.0mm 0.25MPa以下 L:10mm 0.1MPa以下 | |||
| 許容漏洩量 | なし（圧力計無視） | |||
| 定格電圧 | 1:AC100V 50/60Hz | AC100V 50/60Hz 又は AC200V 50/60Hz | ||
| 2:AC200V 50/60Hz | ||||
| 定格電流 | AC100V:0.19A、AC200V:0.10A | |||
| 起動電流 | AC100V:0.57A、AC200V:0.29A | |||
| 絶縁種別 | B種 | H種 | ||
| 周囲温度 | 5～50℃ | |||
| 保護構造 | 防塵・防滴・屋内用（屋外で使用する場合は、TB-03型端子箱を併用してください。注3） | |||
| 端接続 | JIS Rcねじ | |||
| 材質 | 本体（SCS13）、ディスク（FKM） | 本体（SCS13）、ディスク（フッ素樹脂） | ||
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く）注4 | |||
| 本体耐圧試験 | 水圧にて2.0MPa | |||
注1：給水装置に使用する場合は、水道法性能基準適合品のDS-11N、11LN型、又はWS-22N型をご使用ください。
注2：燃料油及び、軽油用の場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。
注3：端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。
注4：水がかかるような場所では水平配管にコイルを上にした垂直取付としてください。
規格表
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
28,978円 ( 31,876円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
36,563円 ( 40,219円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
32,073円 ( 35,280円 ) | 2日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
29,284円 ( 32,212円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
28,978円 ( 31,876円 ) | 10日目 |
30,046円 ( 33,051円 ) | 10日目 |
31,506円 ( 34,657円 ) | 10日目 |
詳細情報
基本情報
構造が簡単な小型、直動式・小容量の電磁弁で各種用途を配慮した機種、オリフィス構成になっています。
【特長】
・DS-10,10H型の本体をステンレス鋼とした電磁弁です。
・このシリーズは汎用電磁弁と較べ、オリフィス径によって適用圧力、流量が異なりますのでご注意ください。
・ステンレス鋼製で各種用途、クリーンな流体に最適。
・小型、軽量です。
・構造が簡単で、メンテナンスも容易です。
・豊富なバリエーションが揃っています。

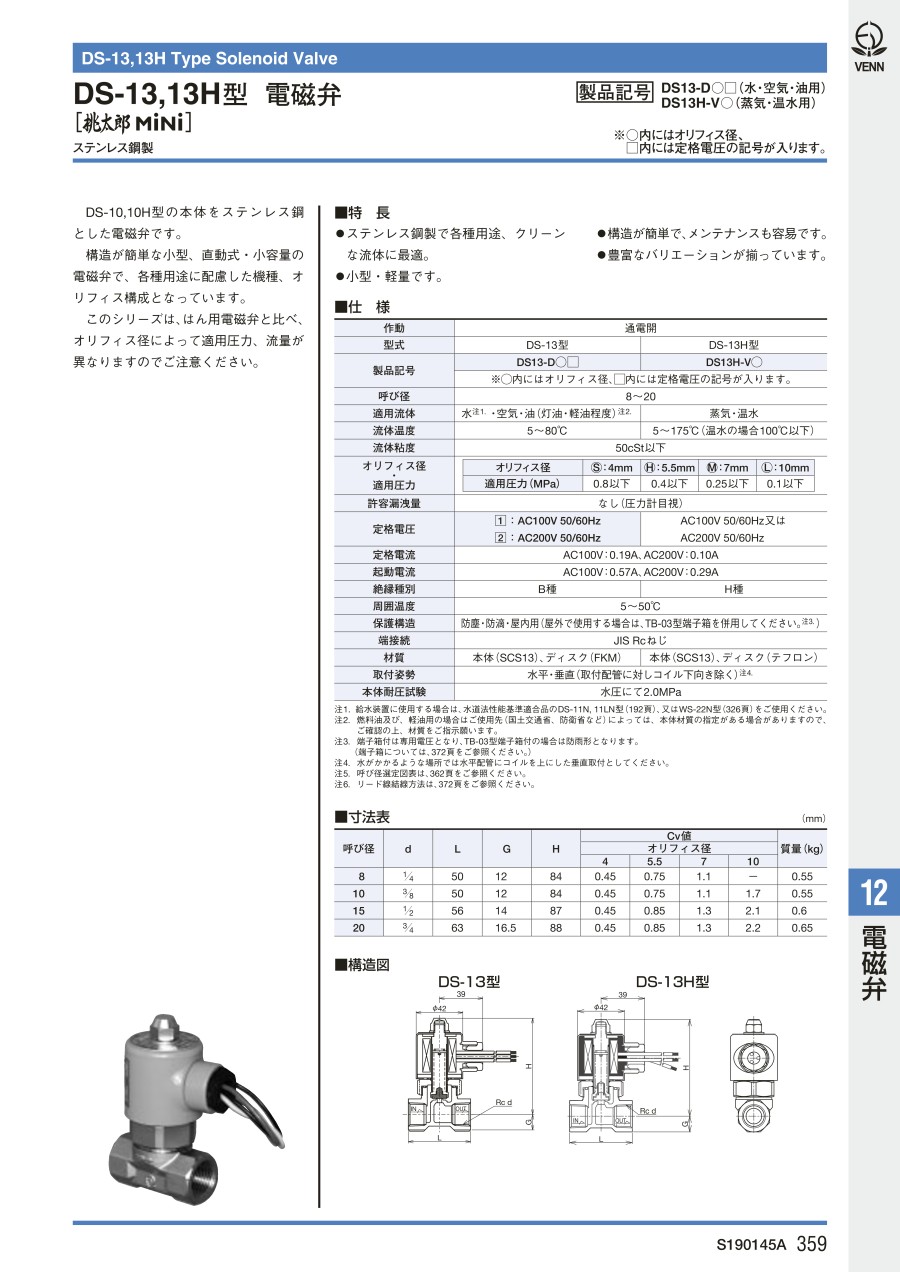

カタログ
