ベン

DS-10，10H型電磁弁

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 16,159円～17,954円特別価格

税込単価: 17,775円～19,749円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

DS-13，13H型電磁弁

通常価格(税別)： 28,978円 (税込価格：31,876円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

PS-22型電磁弁（蒸気・液体・空気用）桃太郎II

4.7

通常価格(税別)： 31,287円 (税込価格：34,416円)

通常出荷日：在庫品1日目

構造が簡単な小型、直動式・小容量の電磁弁で、各種用途を配慮した機種、オリフィス...

詳細情報を確認する

種類
電磁式
切換の種類
ノーマルクローズ
端接続
JIS Rcねじ
使用環境
標準 / 防塵
駆動の種類
直動式
本体材質
CAC406

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

DS-10型

DS-10H型

製品仕様

作動	通電開
型式	DS-10型	DS-10H型
製品記号	DS10-J○□	DS10H-W○
製品記号	※○内にはオリフィス径、□内には定格電圧の記号が入ります。
呼び径	10～20
適用流体	水・空気・油（灯油・軽油程度）^注2．	蒸気・温水
流体温度	5～80℃	5～175℃（温水の場合100℃以下）
流体粘度	50cSt以下
オリフィス径・適用圧力	4mm（S）：0.8以下 5.5mm（H）：0.4以下 7mm（M）：0.25以下 10mm（L）：0.1以下
許容漏洩量	なし（圧力計目視）
定格電圧	1：AC100V 50/60Hz 2：AC200V 50/60Hz	AC100V 50/60Hz又は AC200V 50/60Hz
定格電流	AC100V：0.19A、AC200V：0.10A
起動電流	AC100V：0.57A、AC200V：0.29A
絶縁種別	B種	H種
周囲温度	5～50℃
保護構造	防塵・防滴・屋内用
端接続	JIS Rcねじ
材質	本体（CAC406）、要部（SUS・FKM）	本体（CAC406）、要部（SUS・ふっ素樹脂）
取付姿勢	水平・垂直（取付配管に対しコイル下向き除く）^注4．
本体耐圧試験	水圧にて2.0MPa

注2. 燃料油及び、軽油用の場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。
注4. 水がかかるような場所では水平配管にコイルを上にした垂直取付としてください。

規格表

型番リスト

表示件数

型番

適用流体

配管ねじの呼び

流体温度

(℃)

絶縁種別

定格電圧

オリフィス径

(mm)

最高適用圧力

(MPa)

適用圧力

(MPa)

最小発注数量

空気 / 水 / 油	3/8B(10A)	5～80	B	AC100V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC100V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC100V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC200V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC200V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC200V 50/60Hz	5.5	0.4	0.4以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC100V 50/60Hz	10	0.1	0.1以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC100V 50/60Hz	10	0.1	0.1以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC100V 50/60Hz	10	0.1	0.1以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC200V 50/60Hz	10	0.1	0.1以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC200V 50/60Hz	10	0.1	0.1以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC100V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC100V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC100V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC200V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC200V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC200V 50/60Hz	7	0.25	0.25以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC100V 50/60Hz	4	0.8	0.8以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC100V 50/60Hz	4	0.8	0.8以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC100V 50/60Hz	4	0.8	0.8以下	1個
空気 / 水 / 油	3/8B(10A)	5～80	B	AC200V 50/60Hz	4	0.8	0.8以下	1個
空気 / 水 / 油	1/2B(15A)	5～80	B	AC200V 50/60Hz	4	0.8	0.8以下	1個
空気 / 水 / 油	3/4B(20A)	5～80	B	AC200V 50/60Hz	4	0.8	0.8以下	1個

通常単価(税別) (税込単価)	通常出荷日

17,127円 ( 18,840円 )	5日目
17,488円15,739円 ( 17,313円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
17,488円15,739円 ( 17,313円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
17,488円15,739円 ( 17,313円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
16,159円 ( 17,775円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
17,488円 ( 19,237円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
17,488円15,739円 ( 17,313円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
17,488円15,739円 ( 17,313円 )	5日目
17,954円16,158円 ( 17,774円 )	5日目
17,127円15,414円 ( 16,955円 )	5日目
16,972円 ( 18,669円 )	5日目
17,432円15,688円 ( 17,257円 )	5日目

詳細情報

基本情報

基本情報

構造が簡単な小型、直動式・小容量の電磁弁で、各種用途を配慮した機種、オリフィス構成になっています。
このシリーズは汎用電磁弁と較べ、オリフィス径によって適用圧力、流量が異なりますのでご注意ください。
【特長】
・小型、軽量です。
・豊富なバリエーションが揃っています。
・構造が簡単で、メンテナンスも容易です。

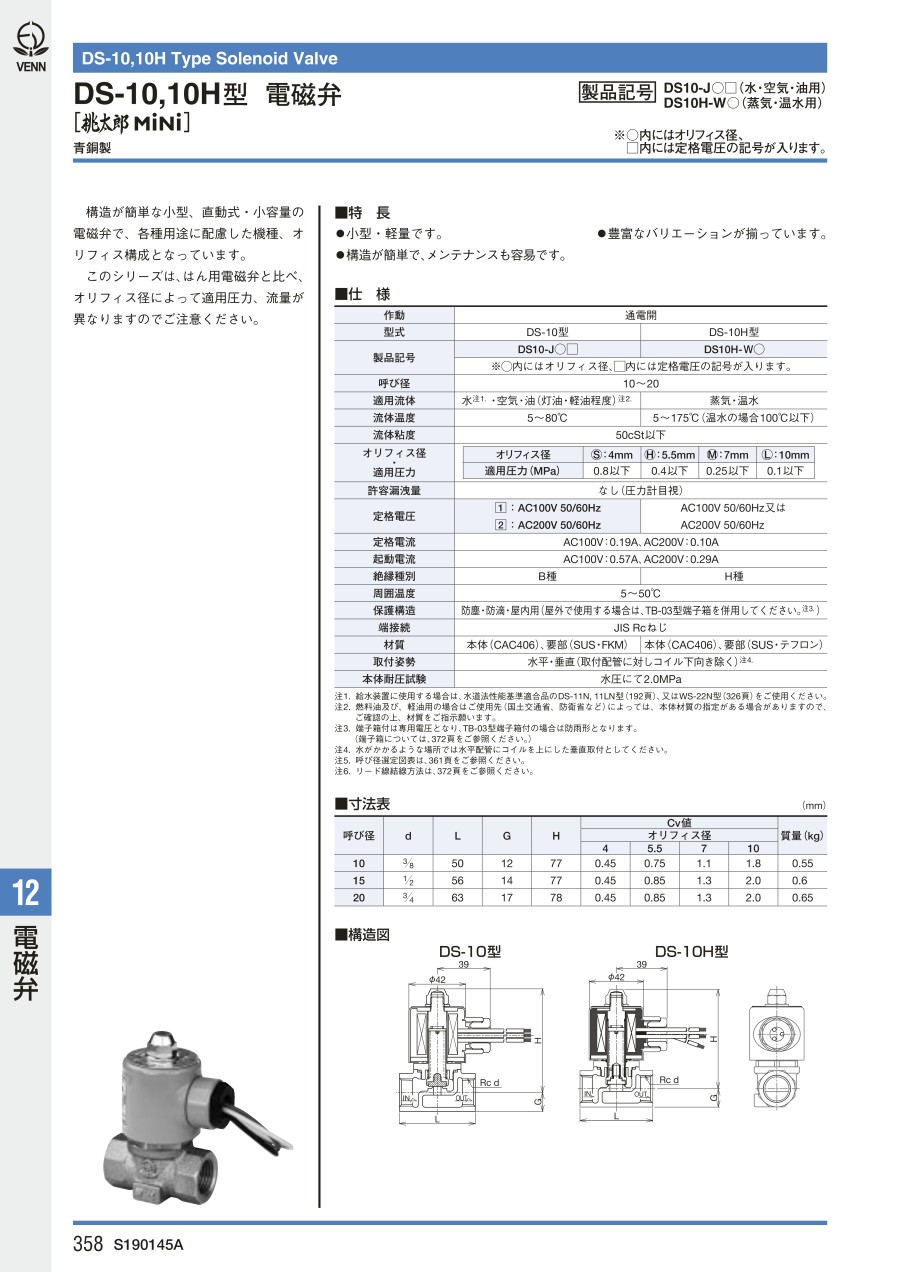

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
