PS-16，PF-16型 電磁弁（水用） ステンレス桃太郎
- 通常単価(税別)
- 79,985円～176,645円
- 税込単価
- 87,984円～194,310円
青銅製汎用電磁弁桃太郎の姉妹機種で高圧用ステンレス鋼製の電磁弁です。接液部の電...
詳細情報を確認する型番:
商品情報
外形図
PS-16型
PF-16型
製品仕様
| 作動 | 通電開 | |
|---|---|---|
| 型式 | PS-16型 | PF-16型 |
| 製品記号 | PS16-V | PF16-V |
| 呼び径 | 10～50 | 15～50 |
| 適用流体 | 水 | |
| 流体温度 | 5～100℃ | |
| 流体粘度 | 20cSt以下 | |
| 適用圧力 | 0.05～2.0MPa | |
| 弁前後の最小差圧 | 0.05MPa | |
| 許容漏洩量 | 2mL/min以下 | |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 | |
| 絶縁種別 | H種 | |
| 周囲温度 | 5～60℃ | |
| 保護構造 | 防塵・防滴・屋内用（屋外で使用する場合は、TB-03型端子箱を併用してください。注1.） | |
| 端接続 | JIS Rcねじ | JIS 16K FFフランジ |
| 材質 | 本体（SCS）、弁体（SUS、フッ素樹脂ディスク入） | |
| 取付姿勢 | 水平配管にコイルを上にした正立取付 | |
| 本体耐圧試験 | 水圧にて4.0MPa | |
注1.端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。（端子箱については、デジタルカタログ372頁をご参照ください。）
規格表
フランジ形のフランジ規格JIS 16K FF
選定手順・ポイント
呼び径選定図表（水用）
- 図表の使い方
一次側圧力1.0MPa、二次側圧力0.95MPa、水の流量3m3/hの条件における呼び径を求めます。
この時、差圧（△P）は1.0-0.95=0.05MPaとなります。差圧（△P）=0.05MPaを垂直にたどって、流量3m3/hとの交点Aを求めます。A点は呼び径15と20の間にありますから、
大きい方の呼び径20を選定します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
79,985円 ( 87,984円 ) | 5日目 |
88,270円 ( 97,097円 ) | 5日目 |
85,162円 ( 93,678円 ) | 5日目 |
111,150円 ( 122,265円 ) | 5日目 |
140,508円 ( 154,559円 ) | 5日目 |
176,645円 ( 194,310円 ) | 5日目 |
詳細情報
基本情報
青銅製汎用電磁弁桃太郎の姉妹機種で高圧用ステンレス鋼製の電磁弁です。
接液部の電磁石部分にはステンレス鋼系特殊鋼を使用していますが、耐食性を要求する用途にご使用する場合はご注意ください。
【特長】
・高圧の流体に使用します。
・ステンレス鋼製で高圧の水、蒸気用です。

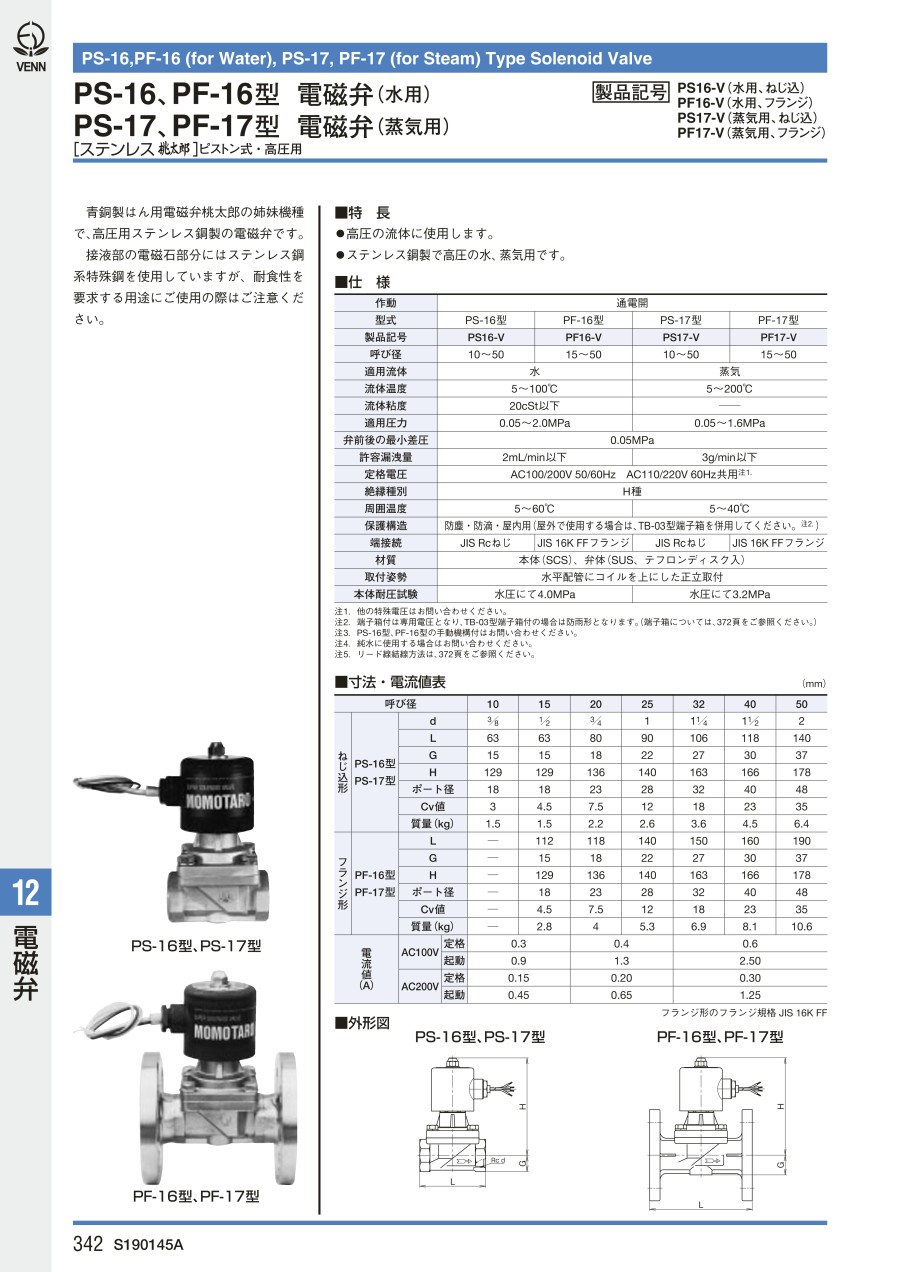

カタログ
