PF-22C型 電磁弁（蒸気・液体・空気用） 桃太郎II
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 98,154円～207,082円特別価格
- 税込単価
- 107,969円～227,790円特別価格
生産設備 建築設備などピストン式 SSS＆AAS採用【特長】・フランジ形のPF...
詳細情報を確認する- 適用流体
- 空気 / 水 / 油 / 蒸気
- 種類
- 電磁式
- 切換の種類
- ノーマルオープン
- 使用環境
- 標準
- 駆動の種類
- 直動式
- 流体温度 (℃)
- 5::180
- 絶縁種別
- H
- 最高適用圧力 (MPa)
- 1.0
商品情報
外形図
製品仕様
| 作動 | 通電閉 |
|---|---|
| 型番 | PF-22C型 |
| 製品記号 | PF22C-W |
| 呼び径 | 15～50 |
| 適用流体 | 蒸気・水・空気・油（灯油・軽油程度） |
| 流体温度 | 5～180℃（温水の場合100℃以下） |
| 流体粘度 | 20cSt以下 |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） |
| 許容漏洩量 | 蒸気・水・油：なし（圧力計目視）、空気：50mL/min（標準状態）以下（0.05～1.0MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 |
| 絶縁種別 | H種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫形・屋内用注3．（屋外で使用する場合は、TB-03型端子箱を併用してください。注4．） |
| 端接続 | JIS 10K FFフランジ |
| 材質 | 本体（CAC408）、弁体（C3604、ふっ素樹脂ディスク入）） |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） |
| 本体耐圧試験 | 2.0MPa |
注1．呼び径32以上及び特殊電圧の場合、コイル形状、仕様が異なります。
注2．空気で漏えい量なしをご希望の場合や、井水、河川水に使用する場合は、WF型シリーズをご使用ください。
注3．呼び径32以上は防塵・防滴形となります。
注4．端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形（呼び径25以下）、防雨形（呼び径32以上）となります。
注5．呼び径32以上で雰囲気湿度85%を超える場合はPF-22Y,22CY型をご使用ください。
規格表
フランジ規格 JIS B2240 10K FF（銅合金製）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
98,154円88,338円 ( 97,172円 ) | 5日目 |
102,505円92,254円 ( 101,479円 ) | 5日目 |
102,677円 ( 112,945円 ) | 5日目 |
140,845円126,760円 ( 139,436円 ) | 5日目 |
149,851円 ( 164,836円 ) | 5日目 |
163,278円146,950円 ( 161,645円 ) | 5日目 |
204,534円184,080円 ( 202,488円 ) | 5日目 |
207,082円186,373円 ( 205,010円 ) | 5日目 |
詳細情報
基本情報
生産設備 建築設備などピストン式 SSS＆AAS採用
【特長】
・フランジ形のPF-22型シリーズ電磁弁桃太郎IIは、従来品PF-12型シリーズより既にご好評を頂いている各特徴はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。
・0～1.0MPaまでの広い圧力範囲で使用できます。
・タテ・ヨコ取付自由です（呼び径50以下）。
・コイル外装は熱に強い熱硬化性樹脂を採用しています（呼び径25以下）。

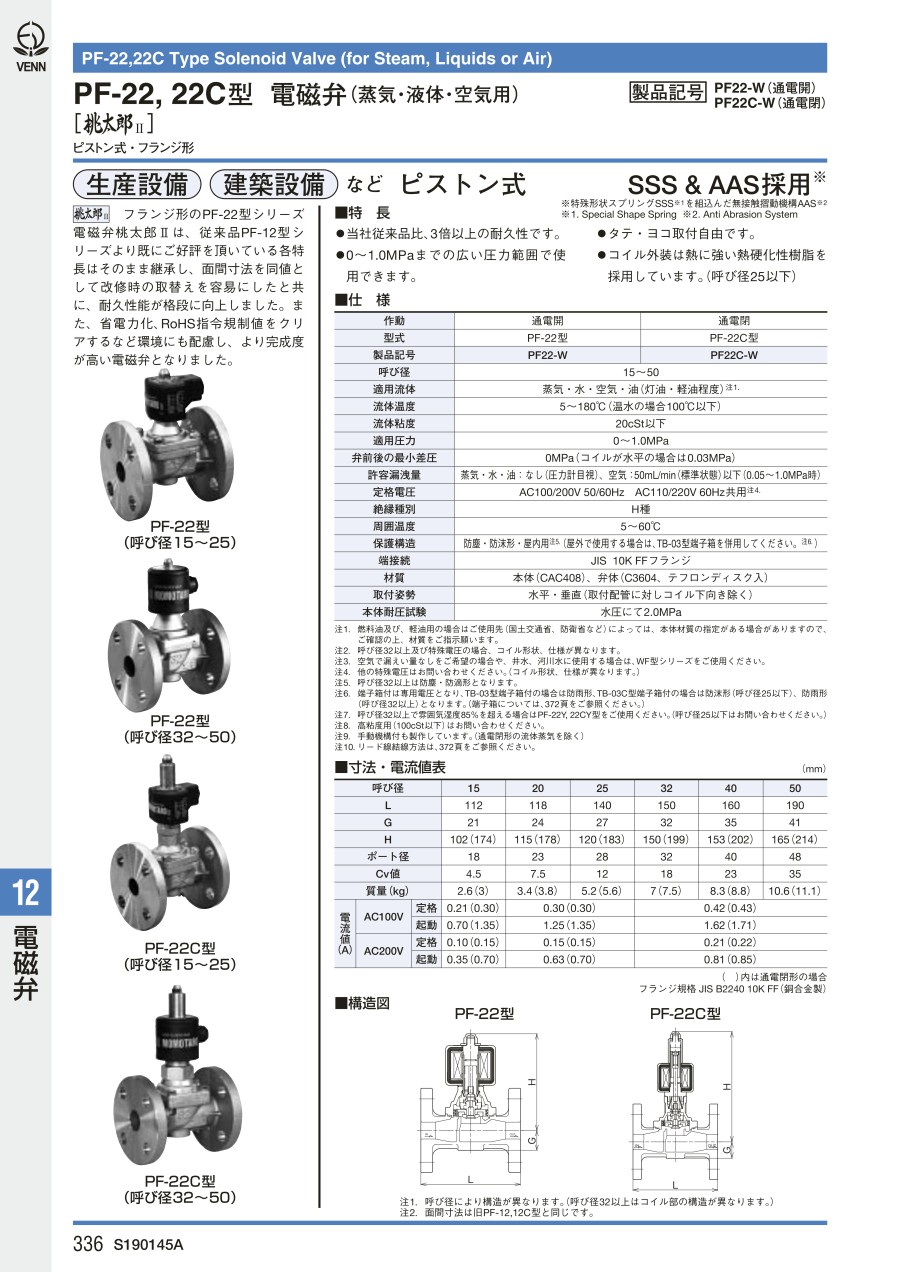

カタログ
